在工業現場，你可能會碰到一個棘手的問題：管道直徑已經固定，生產要求的流速也擺在那里，但選型時卻不知道該側重口徑還是流速。因?yàn)橥粋€(gè)流量點，可以用小口徑高流速實現，也可以用大口徑低流速達成，兩者的成本、精度和長期可靠性差別巨大。杭州米科傳感技術有限公司在眾多流體測量項目中，持續為水務、冶金、化工等行業提供全系列過程自動化儀表，其中超聲波流量計在應對這類口徑與流速的矛盾時，積累了豐富的工程應用經驗。
一、超聲波流量計的口徑與流速到底有什么不同？
很多人會把口徑和流速混在一起談，因?yàn)椤傲髁?截面積×流速”，直覺上兩者是聯動的。但在選型實務中，口徑代表的是管道的物理尺寸和流量計的硬件規格，流速代表的則是流體在管道內的實際運動狀態。它們的性質有根本區別。
口徑是結構性參數。一旦流量計的傳感器口徑確定，傳感器外型尺寸、安裝空間、上下游直管段要求、連接法蘭規格就全部固定。它直接影響的是設備硬件成本和施工難度。一臺DN600的管道式超聲波流量計，與一臺DN100的同類產品相比，原材料用量、加工工藝、運輸和安裝費用都可能成倍增加。
流速是工況性參數。它由工藝流量和管道截面積決定，變化范圍遠比口徑靈活。對于超聲波流量計來說，流速更關鍵的意義在于測量信號質量。時差法超聲波流量計依賴順流和逆流聲波傳播時間的微小差異，這個差異與流速成正比。當流速過低時，時差信號極弱，信噪比惡化，測量精度會急劇下降。相反，流速過高則可能引起空化、氣蝕、流體噪聲過大，同樣破壞測量穩定性，甚至損壞傳感器探頭。
米科在長期現場服務中發現，很多前期選型失誤的案例，根源就在于只按照管道口徑去訂貨，卻沒有核算實際流速是否落在超聲波流量計的最佳可測范圍內。
二、不同口徑組合下，流速變化對測量結果會產生什么影響？
為了直觀理解，我們可以設定一個常見場景。某工廠需要測量一條輸水管線的流量，正常流量約為400m3/h。現場管道是DN300。在DN300口徑下，400m3/h對應的流速大約只有1.6m/s。查閱大多數工業級時差法超聲波流量計的技術參數，可測流速下限一般在0.01m/s到0.03m/s這個量級，所以1.6m/s遠高于下限，測量似乎沒問題。
但在小流量時段，比如夜間低負荷只有30m3/h，流速就跌到了約0.12m/s。如果小流量持續時間長，且管道存在振動或流體中含有少量氣泡、雜質，超聲波信號衰減和畸變就會很嚴重，儀表可能出現數據跳動甚至信號丟失。
如果當初選型時采用縮徑方案，把流量計口徑改小到DN200，同樣400m3/h下流速約升高到3.5m/s，30m3/h時也能保持在0.26m/s左右。儀表的信號強度、穩定性會大幅提升，往復誤差也會小得多。代價就是需要在管道上加裝變徑管，增加了局部壓力損失和施工成本。
再極端一些，如果測量的是含有固體顆粒的漿液，流速太高會加速傳感器探頭和管壁的沖刷磨損。此時即使流量計可測上限允許更高流速，也必須根據介質特性和長期維護成本，把流速控制在一個合理的上限以內。米科在冶金礦漿輸送等工況中，會把耐磨性和流速上限綜合納入選型考量，而不是簡單照搬清水工況的參數。
三、選型時應該重點權衡哪些要素？
口徑和流速從來不是孤立存在的，選型時需要把它們放在一起，結合介質特性、安裝環境和成本結構來權衡。以下幾個維度是工程實踐中必須逐一核對的。
介質潔凈度和含氣量。超聲波流量計依賴聲波在流體中傳播，液體中含有的氣泡、固體顆粒會嚴重影響聲波穿透和反射。對于時差法流量計，少量均勻分布的小氣泡就可能讓信號衰減到無法正常工作的地步。如果介質容易含氣，需要在選型時就避開可能產生低流速滯留、導致氣體匯集的大口徑方案。適當提高流速有助于將氣泡夾帶帶走，減少在傳感器附近的聚集。
上下游直管段與安裝空間。大口徑流量計通常需要更長的直管段，才能消除閥門、彎頭、三通等阻流件引起的流速分布畸變。如果現場空間有限，縮徑后不但可以降低流量計本身的采購成本，還能顯著縮短所需直管段長度，降低土建和安裝難度。這一點在泵站改造或者地下管廊項目中尤其突出。
壓力損失與運行能耗。大口徑低流速方案的阻力損失很小，對于依靠重力流或者低揚程泵送的工況，這幾乎是個剛性約束?？s徑提高流速會帶來附加水頭損失，如果長期運行，增大的泵送能耗可能會超過一次性節省的儀表采購費用。米科在推薦選型方案時，會結合全生命周期成本，幫助用戶找到設備投資與運行電費的平衡點。
量程比和未來擴產需求。工藝設計流量和實際運行流量往往存在偏差，甚至工廠可能在三五年內提產。如果只按照當前正常流量選擇口徑，將來提產后就會面臨流速過高的問題。反過來，如果過于保守選擇大一個規格的口徑，當前低負荷時又可能長期運行在測量盲區附近。在工藝不確定性較大時，優先選擇量程比寬、低流速性能優異的超聲波流量計，比單純放大口徑更為合理。
四、實際應用中，低流速與高流速分別對應哪些典型場景？
低流速場景常見于大口徑原水管道、大型循環冷卻水母管、重力流排水管渠。這些管道口徑動輒DN600到DN2000，正常流速通常只有0.3m/s到1.0m/s，夜間甚至?xí)档?.1m/s以下。對于這類工況，選型的核心矛盾不是能不能測，而是小流量工況下的精度是否足夠、信號是否穩定。此時必須選用抗氣泡干擾強、低流速特性好的多聲道超聲波流量計，并且通過合理的換能器安裝角度來提高聲波路徑上的信號分辨率。
高流速場景多見于泵出口短管、高壓消防水管、高壓注水管線等。管道口徑相對較小，流速可達5m/s甚至更高。此時選型重點轉向傳感器的耐沖刷能力和對流體噪聲的抑制能力。高流速條件下的空化風險也需要提前評估，避免換能器安裝位置處于空化泡潰滅區。
五、推薦產品與選型參考
面向不同口徑和流速組合的工業場景，米科提供豐富的超聲波流量計系列產品，覆蓋外夾式、插入式和管道式等多種安裝方式。

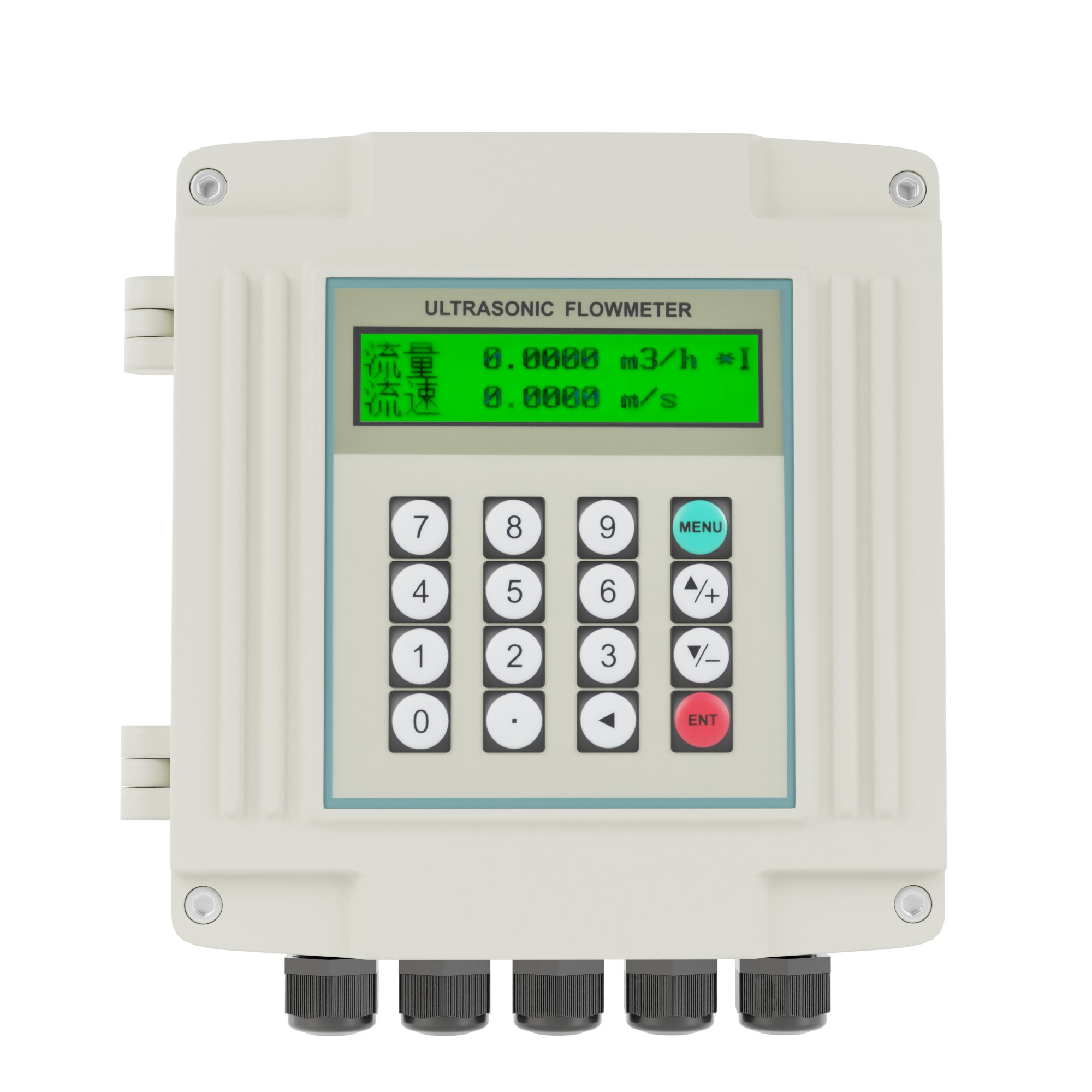

以米科超聲波流量計產品系列中的換能器外貼方案為例，這類產品支持DN15到DN6000的寬口徑范圍，可測量流速范圍一般為0.01m/s至12m/s，在低流速段配備數字信號處理算法，能夠有效提升小流速工況下的信號穩定性。換能器外貼安裝不破壞管道本體，特別適合已建管線的在線改造和大口徑管道，解決了傳統流量計大口徑造價高、安裝難的問題。
對于口徑相對規整、對測量精度有較高要求的潔凈液體輸送，可選用米科管道式超聲波流量計及配套傳感器。此類產品標準準確度等級可達1.0級，口徑范圍涵蓋DN25至DN1200，傳感器本體材質和電極材料根據介質腐蝕性可選，能夠穩定運行在流速0.2m/s至10m/s的區間。在二次供水、空調暖通用循環水、食品飲料工藝水等場合，這類固定安裝的管道式方案長期運行的一致性和維護量均優于現場臨時安裝方案。
在資質層面，米科過程自動化產品已通過ISO9001質量管理體系認證，產品按國家及國際標準通過第三方檢測機構測試，取得CPA計量器具型式批準證書、Ex防爆合格證等多項認證。公司建有高精度流量標定裝置和EMC電磁兼容檢測設備，從原材料檢驗到成品標定、出廠全檢均建立嚴格規范，確保每一臺超聲波流量計都能在承諾的口徑與流速范圍內達到標稱精度。
六、從源頭廠家維度看選型與采購權衡
超聲波流量計的選型，不僅是參數匹配題，還是綜合擁有成本的決策題。從源頭廠家側出發，以下幾個維度值得仔細權衡。
價格與定制靈活性。不同口徑的超聲波流量計成本差異大，大口徑尤其是非標大口徑，如果從中間商采購，加價幅度往往遠高于標準口徑產品。米科依托自有生產線和標定裝置，對非標口徑具備較快響應能力，可以從傳感器封裝、電纜長度到信號輸出接口實現按需定制，減少冗余配置和不必要支出。
交貨周期與備件供應。項目進度一旦緊張，大口徑流量計的交貨周期就可能成為瓶頸。源頭廠家對核心器件和傳感器自制率更高，可以避免因?yàn)橥獠抗?yīng)鏈波動導致的交付延遲。后續備件和維修校驗服務也更具延續性。
計量校準與全生命周期服務。超聲波流量計特別是換能器可拆卸式產品，需要定期校準才能保持測量體系可信。米科在全國設立多個服務中心，專業工程師可提供現場校準、安裝指導和故障排查。公司還建立了設備運行檔案和定期巡檢機制，針對客戶現場不同的流速區間和介質變化，給出長期維護建議。
FAQ
問：超聲波流量計測量低流速流體時誤差大，有辦法改善嗎？
答：可以。優先選擇支持多聲道測量或具有專用低流速算法的超聲波流量計。安裝角度上，換能器采用Z法或V法安裝時，合理增大聲程夾角也能提高相同流速下的時差信號強度。同時要確保管道滿管，防止局部氣體積聚。
問：現場管道口徑已經很大，但流速經常只有0.1m/s左右，能用超聲波流量計嗎？
答：可以，但需要嚴格選型。普通單聲道外夾式流量計在這種工況下穩定性較差，建議選用米科專門適用于大口徑低流速工況的超聲波流量計，并邀請廠家技術人員現場勘察聲學路徑和管道狀態，確認信號滿足后才能投用。
