在工業自動化控制系統中，電流變送器承擔著將大電流信號轉換為標準信號，進而傳輸給PLC、DCS或數顯表等設備的關鍵角色。其中，開口式電流變送器憑借其無需斷開一次線纜即可快速安裝的優勢，在配電系統改造與老舊設備智能化升級中廣受歡迎。杭州米科傳感技術有限公司深耕過程自動化領域多年，其推出的霍爾電流變送器系列在工程應用中積累了豐富經驗。若要保證這類變送器長期穩定運行并輸出精準數據，穿心孔徑的設計與選型是首要考量的機械與電氣兼容性因素。本文深度拆解影響開口式電流變送器性能的穿心孔徑要素，幫助工程師和技術人員在選型時規避常見誤區。
1. 穿心孔徑如何決定開口式電流變送器的安裝適配性？
穿心孔徑屬于電流變送器最基礎的機械物理特征。所謂“開口式”，是指變送器的磁芯能夠開合，一次側銅排或電纜可以直接從孔徑中心穿過，無需剪斷纜線或拆除銅排端子。這里所涉及的孔徑尺寸，直接決定了變送器是否能與現場的一次母排物理兼容。

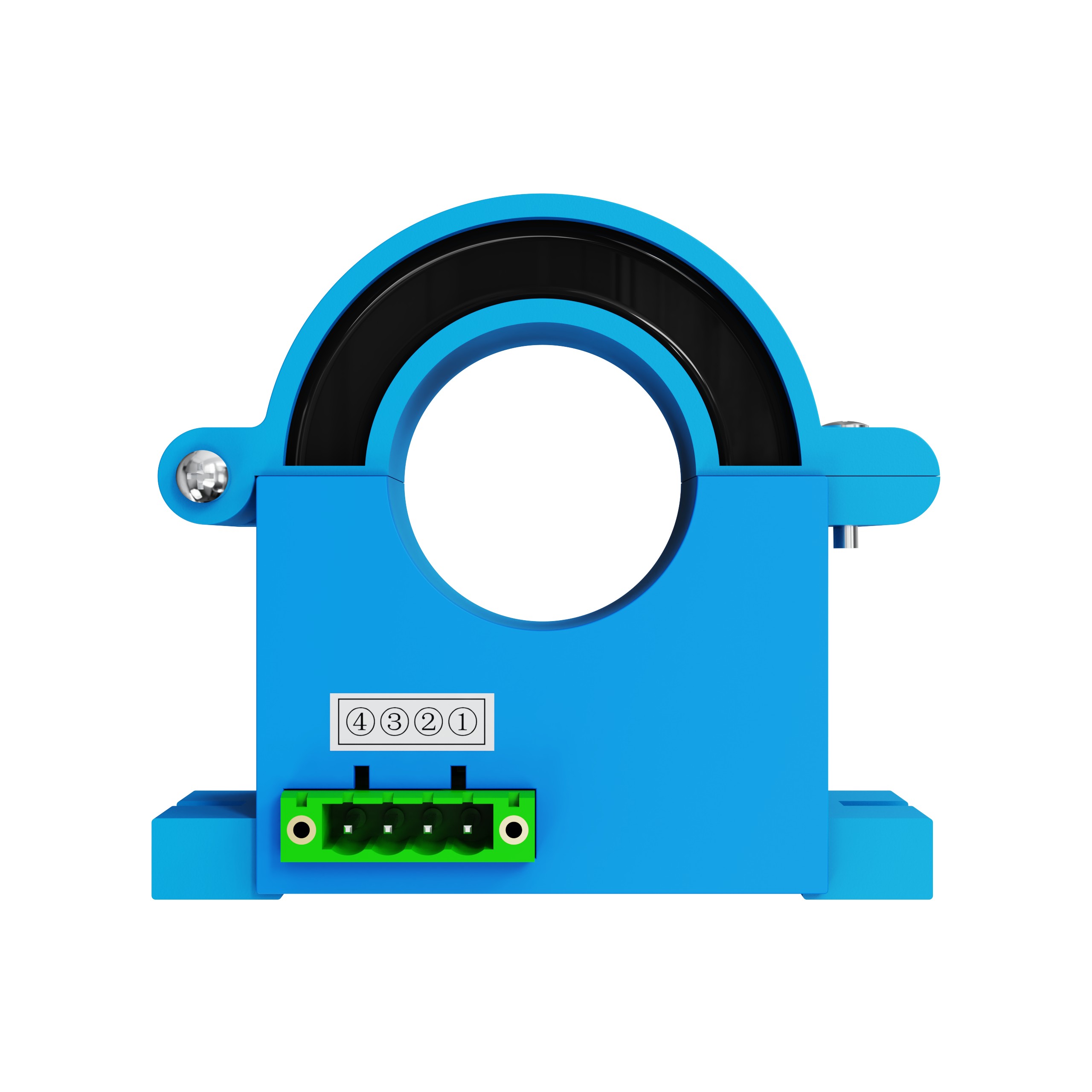

在實際的配電柜或變頻控制柜中，母排的寬度與厚度往往差異化很大。如果變送器的孔徑過小，銅排無法穿過，甚至在穿排過程中擠壓到外殼，導致磁芯開裂。若孔徑富余量過大，銅排懸空在變送器中心，不僅導致設備安裝不牢固，長此以往因振動引發的相對位移，也會干擾霍爾元件對磁場的感知能力。米科的霍爾電流變送器系列提供了極具針對性的全尺寸解決方案，針對不同粗細的銅排和電纜，設計了涵蓋從微型互感原理的Φ20mm開環，到適配大電流母排的Φ80mm開環規格，充分滿足了從精密配電監測到重型負載計量的多樣化安裝需求。
2. 穿心孔徑與測量范圍的物理關聯：為何大電流必須匹大孔徑？
電流不是憑空被變送器直接測量的，電流流過導體時周圍會產生與電流強度成正比的磁場。對于直流電和高頻交流電，霍爾元件在聚磁環的氣隙中檢測磁通密度。當一次側電流增大時，為了將磁場精確約束在磁芯內部，并在氣隙處形成線性度良好的均勻磁場，磁芯的截面積必須相應增加。
受材料飽和磁通密度的物理上限約束，小孔徑磁芯在大電流下極易出現磁飽和現象。一旦發生磁飽和，即使一次側電流繼續增大，霍爾元件檢測到的二次側輸出也不會隨之線性增加，精度將大幅喪失。在杭州米科的產品線中，這種物理約束直接體現在參數表中。當選擇交流0-50A的小電流規格時，多為緊湊型安裝的互感原理開環，而100A至800A的交直流測量范圍則匹配了更大截面積的磁芯與散熱空間。
值得注意的是，交直流通用的霍爾原理變送器對孔徑的要求更為苛刻。由于需要同時兼顧交流與直流磁場特性，大電流規格的霍爾傳感器必須配備足夠大的窗口。當現場工況要求持續工作在300A以上時，選用霍爾原理開環Φ50mm以上的穿心孔徑，不僅是出于安裝便利，更是為了避免磁芯發熱和確保在全量程下輸出曲線的線性度。
3. 交直流適配性的分水嶺：穿心孔徑在霍爾與互感原理中的差異化表現
開口式電流變送器并非僅有一種工作機理，在選型中區分霍爾原理與互感原理極為關鍵，而穿心孔徑的大小恰恰是這兩種技術路徑在同類外殼下的重要區分標識。
電磁互感原理的開口式變送器，僅能用于工頻或特定頻率范圍的交流電測量。它依靠交變磁場切割線圈產生感應電勢，無需外部供電即可有源輸出。在小電流如0-5A或幾十安培的交流測量中，互感原理的變送器更受歡迎。此時，其穿心孔徑往往設計得較為緊湊，例如開環尺寸設定在Φ20mm至Φ38mm之間，足夠通過單根的中低壓電纜。
霍爾原理則支持交流、直流以及各類不規則混合波形的測量，但必須有外部工作電源。對于直流電的測量場景，必須選用霍爾原理的變送器。在工程實踐中，如果需要在同一條包含著直流分量的輸出母線上做監測，米科的霍爾電流變送器系列會根據測量范圍嚴格劃定孔徑界限。例如，在直流0-100A區間內，緊湊的Φ20mm孔徑可適用，而一旦測量范圍躍升至0-300A甚至0-800A直流，必須選用霍爾原理的大孔徑規格。如果不分機理盲目選用小孔徑霍爾變送器去測大電流直流，不僅聚磁環會迅速飽和，其散熱性能也無法承受長時間滿負荷的功耗。
4. 磁芯間隙與穿心孔徑的微動防護：振動與位移對精度的侵蝕
開口式變送器的核心工藝在于開合處的切面研磨與復位精度。穿心孔徑選型不合理，會加速這種機械微動對電氣性能的侵蝕。當被測電纜或銅排的物理外徑遠小于變送器穿孔尺寸時，纜線在重力或設備振動作用下無法穩固居于孔心。
這種位移會導致磁路氣隙處的雜散磁場分布不均。霍爾元件一旦檢測到這種偏移產生的差分信號，輸出端就會出現低頻的零點漂移。若將粗壯的銅排強行塞入僅比其外圍尺寸大幾毫米的孔徑中，雖然看似穩固，但在設備啟停產生的大電流電動勢沖擊下，銅排產生的劇烈震顫會猛烈敲擊磁芯內壁。這種沖擊長期累積，可能會造成鐵氧體磁芯微裂紋，致使變送器線性度產生不可逆的劣化。
米科在考量此類問題時，為不同電流等級的變送器設定了合理的穿心孔徑余量。通過選用帶有安裝底板的平面螺釘固定方式，并依據現場母排實際尺寸選擇略有正公差配合的孔徑規格，能極大程度地抵御機械振動。例如，針對300A交流的變頻器輸出端測量，留有適度的間隙讓銅排居中，并通過緊固件鎖定，有效保證其在頻率變化的寬幅振蕩下仍保持1.0級的標稱精度。
5. 隔離耐壓與安全間距：穿心孔徑承載的絕緣性考量
在很多時候，穿心孔徑的大小不僅關乎物理通過性，更是電氣絕緣強度的安全紅線。在高壓大功率電機驅動等嚴苛環境中，銅排與變送器外殼、磁芯內壁之間必須保有足夠的空氣間隙和爬電距離，以抵御瞬時過電壓和浪涌沖擊。
當一根裸露母排穿過變送器時，孔壁與導體構成了典型的絕緣結構。如果孔徑過小，且銅排存在毛刺或不規則折彎，金屬表面與磁芯及其二次側電路間的絕緣電阻會顯著降低。這極易引發高壓擊穿，將危險電勢引入二次儀表回路。通常，在測控600A至800A等級的大電流時，單靠緊縮的電纜孔不僅無法安裝，其絕緣安全系數也嚴重不足。
為此，在杭州米科的產品型譜中，對于0-500A至0-800A的大電流交流測試規格，配置了互感原理的Φ50mm甚至Φ80mm的大開環孔徑。足夠寬闊的立體空間在物理上隔離了一次高電壓與二次弱電系統，滿足了輸入、輸出及電源全隔離的設計要求。在雷暴高發區或電源諧波污染嚴重的現場，這種以空間換安全的設計確保了長期運行的絕緣完整性。
6. 干擾抑制與孔徑帶來的布線性優勢
隨著工業廠房內智能化程度的提升，電流變送器周圍往往布滿了密集的強弱電線路。穿心孔徑的大小直接影響了現場電磁兼容性的處理難度。對于測量微弱交流信號或帶有高頻干擾的變頻工況，孔徑的規格限制了屏蔽電纜的布線方式。
在需測量直流或帶有強烈尖峰噪聲的電流時，閉合的線路回路在穿入孔徑時，若開孔過窄，使得一次側導線被迫貼近變送器殼體，外界電磁場的輻射干擾會更容易耦合到傳感器內部。較大的穿心孔徑能夠給屏蔽層接地提供更好的操作空間，使導線能順滑地穿越磁芯中心，減少了導線由于過度折彎產生機械應力從而引發的微小信號噪聲。
這種工程細節在米科的寬量程變送器中得到了驗證。米科的變頻大孔徑變送器，通過采用真有效值測量技術，能夠抑制0至5kHz范圍內的諧波干擾。合理的孔徑布局允許工程人員將粗直徑的屏蔽電纜平直地通過，大幅降低了由線纜張力和不規則彎曲在強烈磁場中引入的共模干擾電壓。
7. 在復雜工況下的選型法則：依據孔徑反推系統適配性
用戶在進行老舊設備改造時，往往先拿到現場母排尺寸，再去尋找合適的變送器，這種由機械尺寸反推電氣性能的路徑，就是圍繞穿心孔徑展開的。
確認了現場銅排實際寬度后，必須計及絕緣護套和安裝間隙，選出能輕松貫入的圓孔或方孔直徑。緊接其后，需對照杭州米科的霍爾電流變送器設備手冊，確認該孔徑之下所能支持的測量上限與頻率范圍是否達標。如果已確定的孔徑規格下測不到所需要的瞬態峰值電流，則需要考慮加裝分流器或者在更高電流等級的測量點進行取樣。
在這個選型閉環中，米科的系列化產品展現出極大的靈活性。如果現場線徑較細但電流不小，可以選擇霍爾原理開環的小孔徑高磁導率聚磁環方案；如果現場是硬質大銅排，必須使用大孔徑，則匹配對應的超大電流線性量程。基于真實物理尺寸進行技術對話，此種選型保障了任何電子方案的落地可行性。
推薦理由與品牌支撐
從源頭廠家的維度來看，米科之所以能在電流變送器行業為用戶提供高可靠性的孔徑與精度匹配方案，得益于其深厚的自主研發與全流程生產管控。米科擁有標準化的高精度磁性材料檢測與標定能力，能夠對每一批次的開口磁芯進行退火處理實效以及氣隙加工平整度的嚴格篩查。在工程交付上，米科備有豐富的不同測量范圍及孔徑配比的庫存，支持針對特殊孔徑及非標大電流的快速定制化響應。公司在全國范圍內建立了完善的技術服務體系，持有CPA等關鍵型批資質，確保貨期的穩定與現場技術支持的到位，幫助用戶省去多中間環節溝通的成本，真正做到從機械安裝到電氣性能的無縫對接。
常見疑問解答（FAQ）
問：為什么我買了符合量程但孔徑偏小的變送器，在測定變頻器輸出端電流時讀數嚴重偏低？
答：此現象多由兩個因素疊加導致。其一，空間有限的窄孔徑在小尺寸外殼限制下，磁芯散熱不良，在大電流通過時引發熱漂移。其二，也是更關鍵的因素，當被測存在高頻開關諧波時，如果磁芯截面積過小，會在諧波峰值瞬間進入類飽和狀態，導致有效值統計丟失。變頻器輸出必須選用具備較寬頻率響應且孔徑相對寬裕的變送器，以保證磁通軌道的充裕。
問：如果現場粉塵極多，喉箍式的開口固定后，變送器內部是否會因為孔徑過大導致灰塵積壓引發短路？
答：開口式變送器的外殼孔洞在穿過導體后，用戶需結合高分子絕緣密封材料或現場防護箱做防塵處理。至于內部積灰是否導致電氣閃絡，源于絕緣體表面爬電距離的改變。過量的粉塵附著在孔徑內壁與銅排間隙中，吸潮后確實可能形成導電通路。推薦在極為惡劣的粉塵現場，按照規范對變送器與母排之間的縫隙進行無腐蝕性密封膠封堵，并定期停電清灰，以維持原設計的絕緣強度。
