在工業自動化與電力監測場景中，開口式交流電流變送器因其免拆線安裝的特性，成為狹小空間改造項目的首選方案。杭州米科傳感技術有限公司針對配電柜、控制柜內密集布線、操作空間受限的工況，提供了成熟的高精度信號轉換與隔離解決方案，幫助用戶以最低的施工成本實現交流電流的精確采集與遠傳。本文將從柜體空間測量的核心矛盾出發，拆解狹小柜體工況下的選型邏輯。
一、為什么狹小柜體必須優先考慮開口式結構

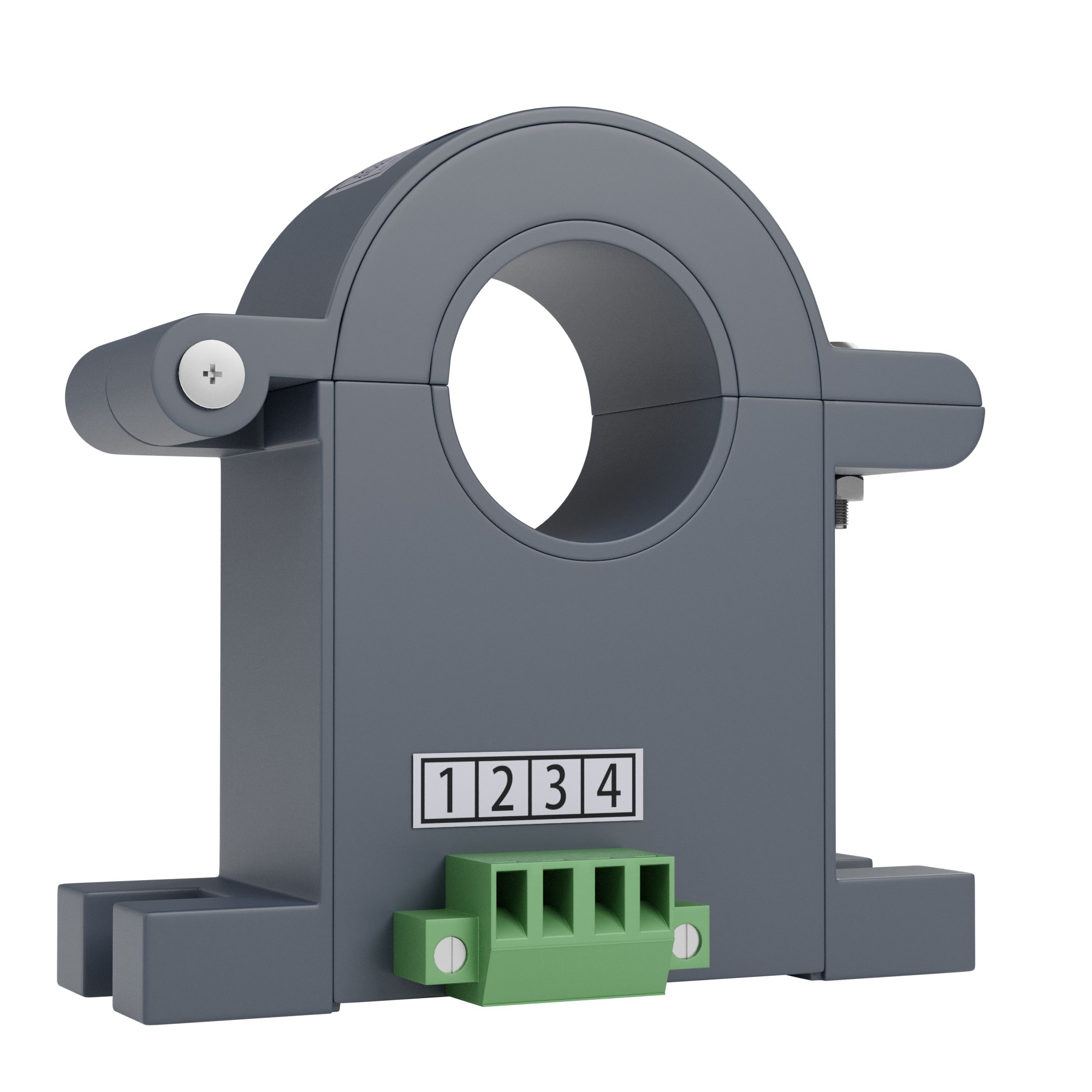

狹小柜體的典型特征是線纜密布、匯流排間距窄、預留的操作空間往往不足5厘米。傳統閉口式電流變送器需要在斷電后拆下粗壯的電力線纜穿入互感器磁芯，不僅施工難度大、停機時間長，還容易在恢復接線時引發虛接發熱等次生故障。開口式設計通過可開合的鐵芯結構，直接扣合在被測線纜外皮上，全程無需斷開一次回路，安裝時間從數小時縮短到幾分鐘。米科的開口式交流電流變送器采用鉸鏈式或彈性卡扣結構，支持單手操作閉合，在僅有3到4厘米縱向間隙的柜體夾層中依然能順利卡入導體，從物理形態上解決了常規電流互感器無法進入老舊配電箱的問題。
二、狹小柜體工況下的安裝空間如何量化
選型前必須完成的一項工作是確認現場的三維可操作空間。測量點包括線纜與相鄰器件的邊緣距離、匯流排距柜門的深度、以及同束線纜中不同導體的并排間距。開口式電流變送器安裝后會在導線上占據一個夾持區域，其寬度通常由外殼厚度和機械閉合機構決定，深度則取決于磁芯外徑與相鄰導體絕緣間距。對于寬度不足25毫米的超窄空間，米科提供具備纖薄外殼的緊湊型產品，整體寬度比常規標準型號縮小至少三分之一，并采用超薄合金磁芯降低高度，安裝后不影響柜門正常關閉。如果現場導體的間距小于12毫米，則需要考慮將相鄰回路分配至不同排安裝，或使用錯層布局的卡扣配件。
三、關鍵參數如何確定：口徑選擇與電流量程
開口式電流變送器的穿線孔徑直接決定了能夾持的導體直徑，而電流量程則影響輸出信號的線性度和精度。狹小柜體內的母排通常經過折彎處理，實際夾持點的寬度往往大于電纜外徑，因此孔徑選擇必須實測穿入位置的最大截面尺寸，并預留至少2毫米的間隙用于機械浮動。在低壓配電柜中，單根銅排截面常為60毫米乘6毫米，對應的開口式孔徑宜選擇24毫米或更大規格，避免因母排棱角劃傷絕緣層。如果被測導體為多股軟線，束徑容易隨柜內走線而變形，建議在電纜綁扎定型后測量其最大外徑。
量程方面，應以回路的最大運行電流和安全過載裕量為基準。米科的開口式交流電流變送器量程覆蓋交流0至100安培區段，并具備短暫的2倍額定電流過載能力，能應對電機啟動、變壓器合閘等瞬間浪涌。額定測量范圍內的線性精度可以達到0.3級或0.5級，對應4至20毫安或1至5伏直流等標準模擬信號輸出，與PLC、DCS或數顯表的輸入阻抗完全匹配。當負載電流長期低于滿量程10%時，建議切換至低量程規格，以提高小信號段的信噪比。
四、供電與信號輸出在狹小空間中的簡化設計
目標柜體通常已部署了直流24伏開關電源，可直接為變送器供電并簡化接線。米科開口式電流變送器的電源輸入范圍設計為22至26伏直流，典型功耗低于1瓦，對柜內總功率預算幾乎無影響。在信號傳輸上，2線制4至20毫安回路同時承載供電與信號，僅需2根線芯，比4線制節省一半的電纜和端子占用，這在端子排已接近滿載的PLC柜中極具吸引力。對于要求更高隔離強度的應用，可選用3線制1至5伏或0至10伏輸出，內部通過隔離變壓器實現一次側與二次側之間2500伏直流耐壓，有效抑制共模干擾，保護下游采集卡免受高壓串入風險。
五、E型外殼與DIN導軌安裝的工程適配
E型外殼是狹小空間安裝的常見形態，其特點是高度僅87毫米、寬度25毫米，厚度也在同級別產品中具備優勢。米科提供的此類外殼采用阻燃等級為V-0的材質，極限耐受溫度達85攝氏度，可在密集發熱元件的柜體中保持機械強度。安裝方式為標準35毫米DIN導軌卡扣，按壓即可固定，無需額外螺絲。多個變送器并排安裝時，建議保留5毫米以上的間隙以保證自然對流散熱。如果安裝面并非導軌而是一塊平整的鈑金，可使用平面螺釘固定的切換支架，進一步降低安裝高度，使變送器嵌入柜內空余的凹槽中。
六、抗干擾與隔離在密閉柜體中的特殊要求
密集的斷路器和接觸器在動作時會產生高達數萬安的瞬時浪涌和強烈的射頻干擾，密閉柜體還會將電場和磁場反射疊加，導致感應干擾量級進一步提升。因此，選型時必須關注變送器的浪涌防護能力：電源端應能承受2千伏雷擊浪涌，輸入端需耐受萬安級別的電流沖擊，輸出端則需具備500伏浪涌抑制。米科開口式電流變送器在三端口間均設置氣體放電管和瞬態電壓抑制器鉗位網絡，同時采用靜電屏蔽繞組隔離變壓器或線性光耦實現輸入端與輸出端的完全電氣懸浮，在嚴酷電磁環境下仍能將輸出紋波控制在量程的0.15%以內。
七、如何在選型表格中鎖定對應訂貨號
根據米科的標準型譜，訂貨號由公司代碼、系列、測量范圍、精度、輸出和供電方式順次構成。例型SUP-DJIS-RT3J4O1V1I1即對應美儀品牌的一款交流電流變送器，測量范圍交流0至100安培，0.3級精度，4至20毫安輸出，24伏直流供電，DIN35導軌安裝。開口式版本在同系列中以安裝方式的附加代號進行區分，選型時需同時明確被測電流頻率是否為工頻標稱的50赫茲，因為頻率偏移會直接影響互感器磁芯的工作點線性度，必須提前向工程師確認現場是否存在變頻器重載諧波。
八、交付驗證與安裝后的功能檢查
安裝完成后，首先核對穿線方向與變送器本體上的極性標示是否一致，防止反向感應導致的輸出極性翻轉。通電后可在二次側測量輸出電流或電壓初值，確認電氣零位不超過滿量程的0.1%。隨后加載一個可參考的一次側電流，比對標準表的讀數與變送器輸出值之間的誤差。米科出廠時已使用精度達0.05級的標準源對每臺設備進行三點線性校準，用戶現場僅需做單點復核即可。對于多臺設備在同一通信總線上運行的場景，建議將每個4至20毫安回路對地絕緣電阻測試納入驗收工步，排除因線纜破損導致的地環路干擾。
FAQ
問：開口式電流變送器可以長期夾持在帶電導線上持續運行嗎？
答：可以。米科開口式產品采用耐老化彈性鉸鏈與高磁導率硅鋼片的鉚接工藝，在額定電流長期通過的溫升下保持夾持力穩定，不會因振動或熱脹冷縮產生松脫。外殼的阻燃材質在日常運行溫區內的絕緣性能滿足CE認證要求，適用于連續在線監測。
問：如果被測導體線徑比孔徑小很多，會影響測量精度嗎？
答：當導體未居中對齊或線徑嚴重偏小，會在磁回路中引入額外漏感，導致線性度劣化。建議附加一個輕質同心定位環填充電纜與內孔之間的空氣隙，保證同心度，這樣可將二次側信號的線性誤差修正到標稱精度以內。
