在工業電力監測與能效管理領域，開口式電流變送器因其無需斷開回路即可快速安裝的特點，正成為越來越多改造項目和臨時監測場景的首選方案。杭州米科傳感技術有限公司作為國內過程自動化儀表的重要提供商，其推出的開口式電流變送器系列產品，針對復雜的現場電磁環境和負載匹配需求進行了針對性優化。選型過程中，負載電阻的合理匹配不僅關系到測量信號的穩定傳輸，更直接影響整套系統的長期運行可靠性。本文將從輸出信號特性、供電回路限制、現場干擾抑制以及具體應用工況出發，深入解析米科開口式電流變送器的選型邏輯。
1. 開口式電流變送器的工作原理與負載電阻的基礎概念
開口式電流變送器采用分裂鐵芯設計，通過電磁感應原理將一次側的大電流按比例轉換為標準的直流電流或電壓信號輸出。這一轉換鏈路中，輸出端所接的負載電阻構成了信號回路的關鍵組成部分。對于常見的4-20mA電流輸出型變送器，其恒流特性決定了信號電流在理論范圍內不受負載電阻變化的影響，但這一特性建立在一個嚴格的物理前提之上：外部回路的總負載壓降不能超過變送器內部電路所能提供的最大驅動電壓閾值。
一旦負載電阻選型過大或接線繞制過長導致電阻累積，回路所需的供電電壓將突破變送器的工作上限，輸出電流便無法維持準確的對應關系，出現非線性削頂失真，直接反映在監控終端的數值偏差上。對于米科開口式電流變送器而言，其內部隔離變壓器和信號調理電路的設計均圍繞長期工作穩定性展開，明確負載與供電的邊界條件，是確保變換精度達到標稱等級的基石。在新建項目或老舊配電柜改造中，常因忽略線纜分布電阻與采集模塊輸入阻抗的串聯效應，埋下測量超差的隱患。
2. 核心指標之一：變送器最大輸出負載能力的數學依據
在實際工程配算中，負載電阻與供電電壓之間存在清晰的線性約束關系。根據行業通用設計規范，在不疊加數字通訊協議的條件下，外部回路所允許的最大負載電阻由供電電源電壓與變送器最低工作電壓之差，除以20mA滿度信號電流決定。這一計算公式直觀反映了系統裕量的平衡點。
對于采用24V直流電源常規供電的米科開口式電流變送器，若其內部電路最小維持電壓為10.5V，那么外部負載電阻的理論上限接近675歐姆。但考慮到電源紋波、接線端子接觸阻抗以及現場溫度對銅導線阻值的漂移影響，實際工程設計中必須留出充足的降額空間。如果將負載電阻強行用到理論極限邊界，任何微小的電源跌落或接線老化電阻增加都會使變送器越過線性區拐點，引發信號閃斷或上限卡死。在高原或高溫環境應用中，這一裕量的預留更應從緊從嚴。
3. 復雜工況下的非線性干擾與負載匹配的聯動效應
負載電阻匹配問題并非僅存在于直流阻抗的靜態計算層面，在現場變頻器出線側或大型電機啟動瞬間，高頻共模干擾與地電位波動會透過分布電容耦合進信號回路。此時，負載電阻的阻值和布置位置將決定干擾電流的泄放路徑與共模抑制能力。較低的輸入阻抗有利于減少靜電耦合干擾的感應電壓幅值，但同時會對變送器的驅動能力提出更高要求。
米科開口式電流變送器在輸入輸出之間設計了高隔離耐壓的光電與電磁雙重隔離結構，能有效阻斷來自一次側母排的瞬態高壓尖峰。但若二次側負載電阻設置不當，導致信號線與大地之間形成高阻抗環路，外部空間的強磁場依然會在線纜屏蔽層與信號芯線中感應出工頻或高頻噪聲電壓。尤其當變送器安裝位置緊挨大電流銅排而負載采集端又遠在數十米外的中控室時，單純依據波形平坦的實驗室條件去估算負載上限，往往會遺漏現場電磁兼容帶來的動態誤差。
4. 長距離信號傳輸的負載分配與導線電阻補償策略
電流型信號優于電壓型信號的核心優勢，在于其不受傳輸導線電阻壓降影響的恒流特性。但這一定性結論的前提是，整個傳輸回路的總電阻必須處于變送器驅動能力窗口之內。當信號需要跨越廠區，總傳輸距離達到數百米甚至上千米時，信號電纜本身的直流環路電阻將成為負載電阻中不可忽略的組成部分。
選型階段，需要根據電纜的截面積與敷設長度，精確計算出導線的雙線總阻值，并從負載電阻預算中將其優先扣除。米科技術團隊在為現場提供支持時，會協助用戶將集散控制系統或遠程終端單元采集端口的內部采樣電阻、本安安全柵的內阻以及后備浪涌保護器的串聯電阻一并納入總負載計算表。在特定改造項目中，若因現場既定布線電阻已占據負載預算的大半，則可考慮選擇修改輸出配置或增加信號隔離中繼模塊，使米科變送器負載側始終運行在中位負載區。

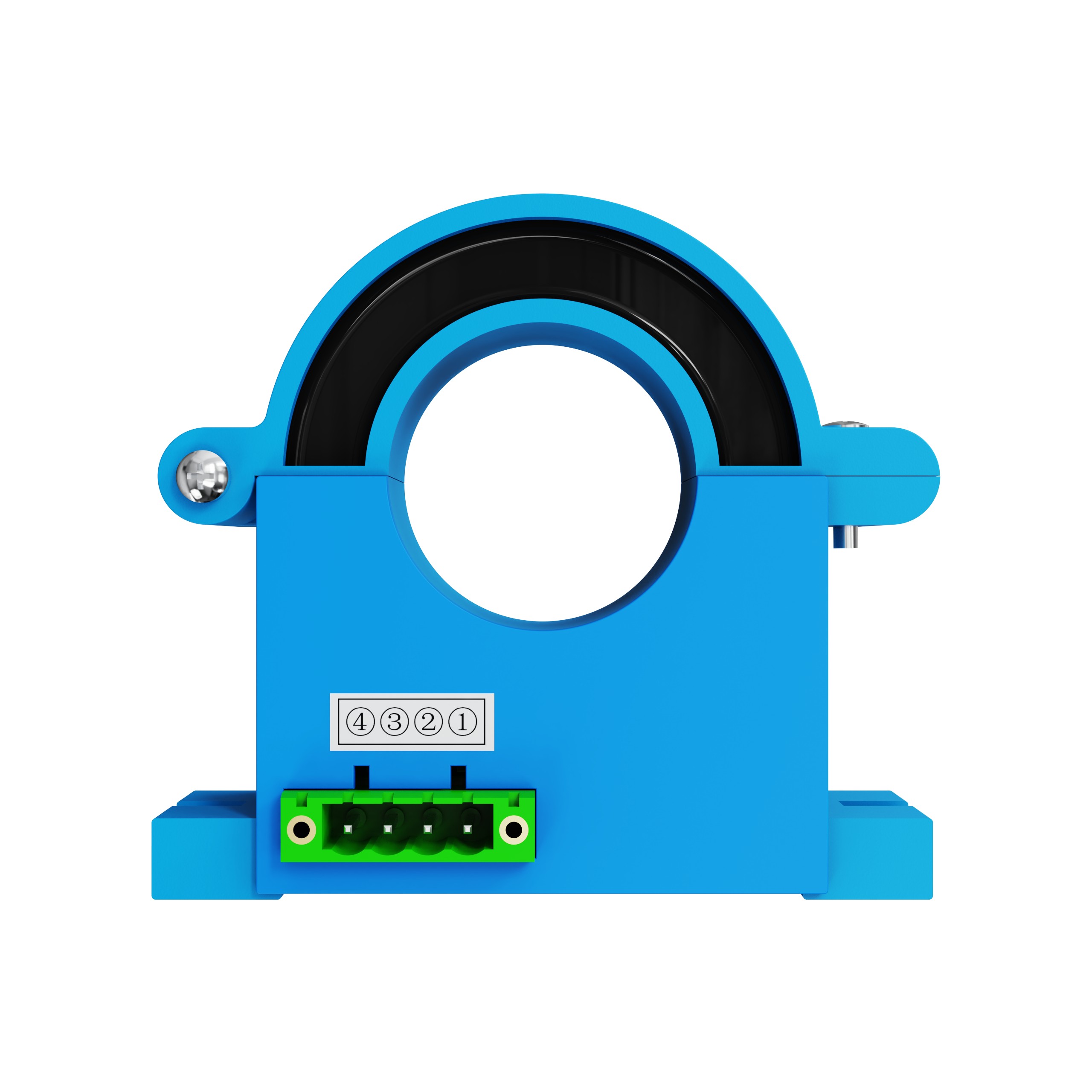

5. 米科開口式電流變送器的性能適配與內部設計防護
米科交流電流變送器系列針對工業現場的低頻到中頻電流測量進行了優化，輸入頻率范圍覆蓋40Hz至1000Hz，既能滿足工頻電力監控，又能適應部分變頻輸出或中頻加熱電源的諧波測量需求。其測量量程從0-20A到0-100A等多種分段可供選擇，方便用戶根據實際回路的常用一次電流范圍進行精細匹配，避免長期使用在量程低端而帶來的相對誤差放大。
在信號輸出與供電配合上，該系列產品標配24V直流供電，并支持標準的4-20mA或有源電壓信號輸出。內部線路板采用防腐工藝處理，接線端子清晰標記，確保在潮濕或腐蝕性氣體環境中端接電阻的長期穩定接觸。外殼結構緊湊，支持標準DIN35導軌或平面螺釘安裝，不僅方便在密集的儀表柜中并排布置，也利于維護時快速拆裝。米科遵循嚴格的有害物質限量標準，對電子元器件中鉛、鎘、汞等物質實施嚴格管控，符合綠色制造與工業產品環保準入要求。
6. 選型全流程：從一次電流量程到終端負載阻抗的系統閉環
開口式電流變送器的選型不應割裂為儀表選型和回路配算兩個孤立環節。第一步驟是確定被測回路的額定電流與可能出現的短時過載峰值，據此選定一次側量程范圍，使正常工作點落在滿量程的三分之二至四分之三區間。第二步驟是梳理二次側全鏈路的負載節點，繪制從變送器輸出端開始，途經本安隔離柵、信號電纜、接線端子排、采集模塊內阻，最終回到電源地的完整回路電阻圖譜。
在此基礎之上，引入供電電源的實際輸出電壓波動范圍。當系統采用雙路并聯冗余電源供電時，需以電壓較低的一路作為計算基準，防止在供電切換或蓄電池單獨放電時的電壓塌陷導致負載能力驟降。米科開口式電流變送器在供電電壓允許范圍內均可穩定工作，用戶可根據所核算的回路總電阻合理選擇直流電源檔位。若現有回路總電阻超出標配供電下的驅動能力，也可選擇適當提升供電電壓或加裝信號隔離分配器來分段分擔負載。
7. 溫度交變與長期漂移視角下的負載電阻降額原則
長期運行工況中，負載電阻本身也會隨著環境溫度的變化發生阻值漂移。采集模塊的輸入電阻多采用精密薄膜電阻結構，其溫度系數雖小，但在戶外無溫控機柜中，冬夏極端溫差所影響的絕對阻值變化量足以吃掉原本預留的設計裕量。此外，接線端子表面的氧化膜層生長也會增加接觸界面處的非線性電阻，這種類二極管效應會在低信號電壓區段產生額外的壓降損失。
米科變送器在設計階段已對死區、始動漂移和長期漂移指標進行了嚴格控制。按照行業標準要求，儀表在通電24小時后進入穩態，在此基礎上的長期漂移量值應保持在準確度等級允許的范圍之內。用戶在現場維護時，建議將回路負載電阻的定期巡檢納入預防性維護計劃，使用精密微歐計測量端接排兩側的總引入電阻，并將其歷史趨勢與變送器零點、滿度復校數據一同歸檔管理。當發現負載電阻年化變化率超過初始值的一定比例，應檢查并緊固接線，必要時更換老化電纜。
8. 信號噪聲敏感場景下的一體化選型與抗擾對策
在存在密集變頻器、電焊機或大型可控硅整流負載的母排環境中，空間磁場畸變嚴重，開口處磁路的不完全閉合也會引入局部非線性誤差。此時負載電阻的選型策略應與濾波和屏蔽措施同步制定。可在變送器輸出端就近附加共模扼流圈或低通濾波網絡，同時將負載采集模塊設置為較低的輸入阻抗模式以降低噪聲電壓增益。
但降低采集端輸入阻抗會直接增加回路總電流需求，進一步壓縮變送器的可用負載空間，因此必須在噪聲衰減與靜態裕量之間尋找最優平衡點。米科開口式電流變送器的寬頻響特性意味著可將高頻諧波分量無失真地傳遞至二次側，但這同時也要求接收端具備足夠的采樣率和數字濾波能力來實現有效值或基波分量的準確提取。對于諧波含量較高的回路，應建議用戶使用真有效值采集模塊，并在選型階段提前溝通輸出信號的頻帶需求。
FAQ
問：開口式電流變送器在24V供電下最遠可以傳輸多少米？
答：傳輸距離并非由變送器單方面決定，而是由整條信號回路的累積電阻決定。假設采集模塊輸入電阻為250歐姆，使用1.5平方毫米的銅芯控制電纜，則大約可容納數百米的傳輸距離。若布線距離更長，需要換成更大截面線纜或提高供電電壓。建議以實測回路總電阻進行精確計算。
問：開口式變送器安裝后輸出值不隨電流線性變化，是負載不匹配嗎？
答：可能性較大。可用萬用表在變送器輸出端直接測量電流，若此處正常而終端數值錯誤，則多為線纜環形總電阻超出變送器驅動范圍，導致在信號中高段產生提前飽和。應檢查電纜接頭氧化程度及采集模塊內阻，核算總負載預算。
