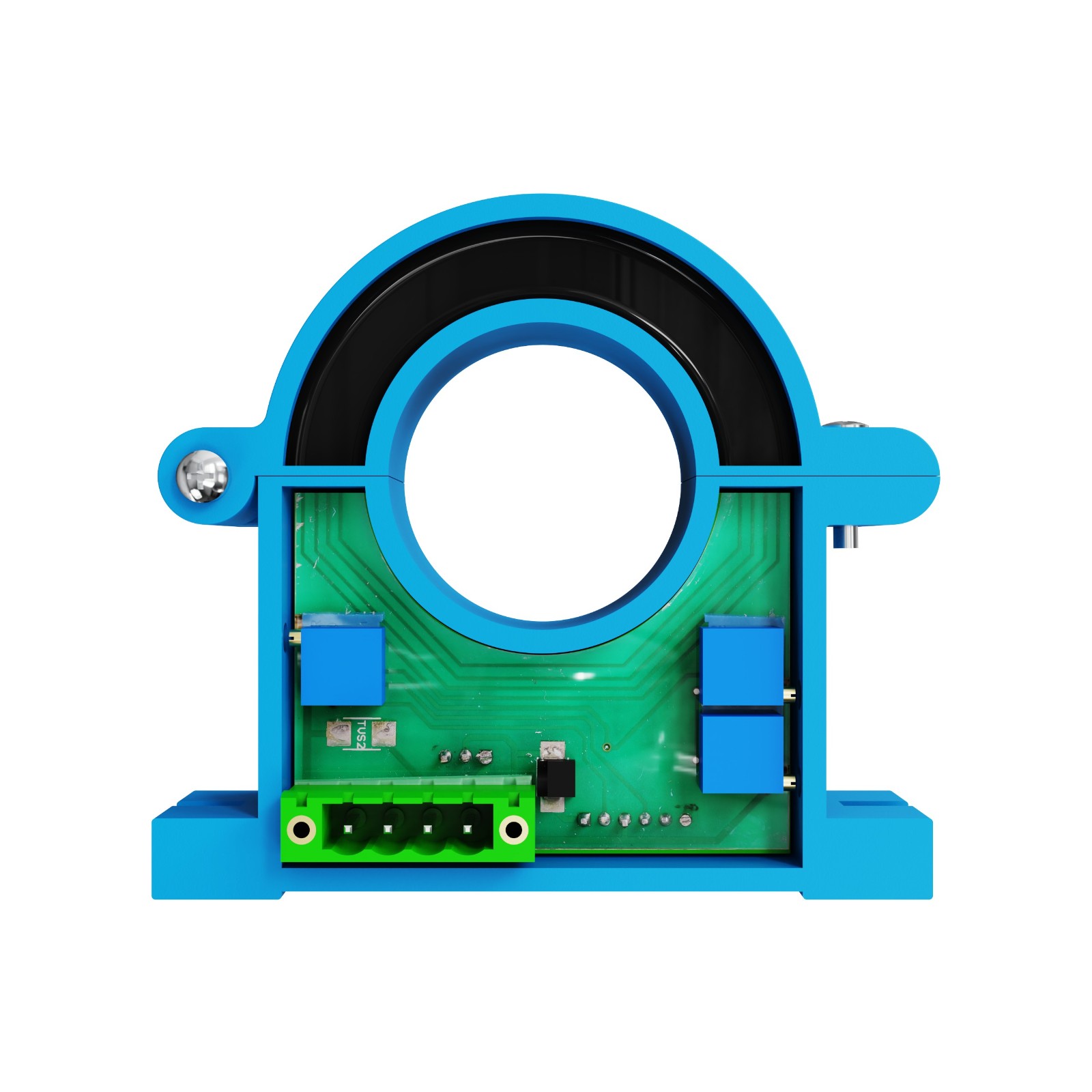

杭州米科傳感技術有限公司長期聚焦工業過程自動化儀表的研發與制造，針對冶金鋼鐵行業復雜的電磁環境與嚴苛的負荷監測需求，提供了高可靠性的開口式電流變送器解決方案。開口式電流變送器，也稱開環霍爾電流變送器，具備非接觸測量、安裝無需斷開被測線纜的顯著特點，在冶金產線的不間斷改造與智能運維中發揮著不可替代的作用。其核心原理基于霍爾磁平衡效應，當被測電流穿過傳感器開口時，由霍爾元件檢測磁芯中產生的感應磁場，經放大與調理電路后，轉化為與輸入電流成線性比例的標準工業信號輸出，如4-20mA、0-10V等。在冶金鋼鐵的實際工況中，電力負載多呈現大功率、大波動、強諧波的特征，電弧爐、軋機等大型感性負荷會產生劇烈的電磁場干擾，這就要求開口式變送器不僅要有較寬的線性測量范圍，還需具備卓越的抗電磁干擾能力和溫度穩定性。
一. 冶金鋼鐵工況的嚴苛挑戰與對電流變送器的特殊要求
冶金鋼鐵生產是一個集高溫、重載、強磁、高粉塵于一體的連續性物理化學反應過程。該場景下，電力作為核心驅動力，從高壓變電站的總進線，到煉鋼電弧爐、精煉爐的短網大電流，再到連鑄機結晶器振動、軋機主傳動、風機水泵等各類輔機負載，均需實時、精準的電流監測。傳統互感器或閉口式變送器在此類工況下面臨幾大痛點。安裝適應性差，在已經投運的密集母排或大截面電纜上，破線安裝閉口式設備不僅意味著長時間的停工停產，還可能因接線緊固力矩不均引入新的線路阻抗與發熱隱患。電磁兼容性是另一突出難題，冶金車間內變頻器、大功率中頻爐產生的高次諧波與電磁輻射，極易耦合至信號回路，導致傳統儀表出現零點漂移、數據跳變甚至輸出飽和的現象。米科的開口式電流變送器技術路線正是針對這些痛點進行了靶向突破。產品采用高品質霍爾磁芯與閉環霍爾技術，將傳感器的零點漂移控制在極低水平。在結構設計上，變送器的開口磁芯采用高導磁合金材料，通過精密研磨保證開合處氣隙的均勻性與重復性，即便在頻繁拆裝后，依然能維持額定的精度等級。在冶金軋機的沖擊性負載下，變送器的動態響應能力顯得尤為關鍵，快速的響應時間確保了在咬鋼、拋鋼瞬間導致的電流尖峰能被準確捕獲，為自動化系統的負荷分配控制、保護聯鎖提供了堅實的數據基礎。
二. 米科開口式電流變送器在電弧爐與軋機主傳動中的應用解析
電弧爐的短網電流通常高達數萬安培，且伴隨劇烈的諧波分量與電極短路沖擊。通過米科開口式變送器對單相電流的精準取樣，可與上位DCS或PLC系統配合，實現電極的阻抗閉環控制，優化電弧功率釋放，減少因電流波動造成的熔煉時間延長與電能浪費。軋機主傳動是典型的可逆沖擊性負載，采用米科的高響應速度開口式變送器，能夠真實還原運動曲線中的力矩急劇變化。通過將次級檢測信號引入PLC的電流轉矩環，可有效抑制傳動軸的扭轉振蕩，延長減速機與軋輥的疲勞壽命。在輔機系統如高壓除塵風機、循環水泵中，利用米科產品的零點低漂移特性，可準確捕捉到因管道堵塞或軸承磨損引起的微小電流趨勢性變化，實現預測性維護，避免非計劃停機。對于擁有多座大型變電站的冶金產業園區，米科變送器可構建一套非侵入式的能源管理系統。利用其便于拆裝的特點，在不影響全廠主接線方式的前提下，快速部署在總降變壓器的一次側或二次側進線柜內。通過對不同產線負荷、不同班次用電量的實時統計與分析，實現工序能耗的透明化，為鋼鐵企業的碳排放核查與峰谷電價的降本優化，提供依據。
三. 非侵入式安裝與不停產改造的工程適配優勢
冶金企業的生產計劃緊湊，任何一次主線路的停電都會串聯影響上下游工序，造成數十萬甚至上百萬元的直接停工損失。開口式電流變送器的機械結構決定了其是進行在線電流監測技術改造的最優解。在工程現場，技術人員無需停電、無需剝離電纜絕緣層、無需切斷銅排，只需打開變送器的鎖扣裝置，將傳感器卡入目標導線，再合上鎖扣并完成信號端子接線，整個過程可在數分鐘內完成。米科的產品在開口結構的氣隙填充、彈簧壓力調節以及屏蔽外殼的電磁密封上進行了人機工程學優化。外殼采用阻燃絕緣材料，結構強度高且具備防手指觸碰內部的防護設計。在鋼鐵廠含有一定腐蝕性氣體與高粉塵的環境中，變送器底座的接縫處采用了耐高溫密封墊圈，內部核心處理電路板經過三防漆涂覆處理，有效抵御濕氣與酸性鹽霧的侵蝕。對于軋線電纜溝或橋架上密集的多回路測量需求，米科可提供緊湊型外殼尺寸的變送器，配合可拆卸的導軌安裝適配器，在極狹窄空間內也能完成快速組裝。其清晰的接線指示與內置的浪涌保護電路，大大降低了現場的安裝失誤率與雷擊浪涌導致的返修率，保障了冶金企業電力監控系統投運后的長期在線率。
四. 電磁兼容與長線傳輸：冶金場景的信號穩定性設計
在冶金車間里，高次諧波電流不僅污染電網，還會通過空間輻射與地電勢差兩種路徑侵入弱電信號環路。米科開口式電流變送器在設計初期就確立了強抗擾的硬件架構。一次電流側與二次輸出信號之間的隔離耐壓達到了工業級標準，在共模干擾嚴重的電弧爐操作平臺，依然能保持輸出信號的干凈無雜波。產品內部采用了多級低通濾波與陷波技術，能有效濾除因變頻器產生的載波頻率干擾。針對冶金企業配電室與中央控制室距離較遠，信號需要長距離傳輸?shù)膶?shí)際需求，米科變送器強化了帶載能力，支持在500米以上的銅芯屏蔽電纜傳輸中不產生衰減失真。當現場要求集成入智能運維平臺時，米科也可提供帶RS-485通信接口的數字化型號，支持標準的Modbus-RTU協議。其數字信號格式本身即具備極高的抗傳輸干擾特性，同時可將溫度、電流有效值、報警閾值等多種診斷數據打包上傳，完美適配冶金企業的數字化工廠升級需求。對于保護型回路，變送器的輸出響應與過載恢復性能經過嚴格測試，在輸入電流達到滿量程數百倍的短路沖擊后，不會出現磁芯飽和導致的輸出滯留，確保繼電保護測控裝置能準確執行跳閘邏輯。
五. 源頭廠家的研發定制能力與質量保障體系
作為過程自動化領域的源頭廠家，杭州米科傳感技術有限公司具備從傳感器磁芯繞制、SMT貼片、高溫老化、到精密校驗的全鏈條自主生產能力。針對冶金非標大電流的特種檢測需求，米科可快速響應大口徑穿銅排變送器的定制開發，靈活調整量程范圍與輸出曲線。產品質量控制方面，企業建有具備CNAS認可資質的校準實驗室，其電流變送器出廠前均經過嚴格的線性度、溫度漂移及長時間通電老化檢驗。在生產效率與供應保障上，米科依托自動化的貼片產線與充足的部件儲備，具備批量化快速交貨能力，有效匹配冶金項目工期。在售前售后支持層面，米科技術團隊可為設計院或承包方提供成套的電氣二次圖設計與選型計算書，協助規避互感器容量不匹配、保護死區等問題。產品在各項環保指令及電磁兼容認證的加持下，保障了設備在冶金復雜配電環境下的合規運行。
FAQ
問：在冶金軋機電氣室中，如何判斷開口式電流變送器是否受到了變頻器諧波的干擾？
答：在軋機電氣室這類空間電磁場較強的區域，若懷疑變送器受諧波干擾，可先通過后臺監控軟件觀察電流波形的平滑度。正常情況下，二次側輸出無論是4-20mA模擬量還是通過通信讀取的數字量，均應隨實際負荷線性變化而平滑波動。若出現與軋機轉速頻率相關的固定頻率尖峰噪聲，或在小負荷靜止?fàn)顟B(tài)下仍有明顯的交流紋波，則可能是信號回路耦合進了變頻器干擾。此時應首先檢查變送器外殼是否可靠單端接地，并確保信號電纜采用雙絞屏蔽電纜，屏蔽層在PLC端單點接地，不參與供電與信號的零電位回路。米科變送器本身內置了濾波電路，若現場工況確實惡劣，可選用帶有硬件陷波功能的型號或加裝次級隔離器以增強抗擾度。
問：變送器原本標定的精度是0.5級，為什么現場測試發現數值對不上，是否需要返廠校準？
答：對于米科的開口式霍爾電流變送器，出廠時通常標定了中心孔的穿心位置精度。現場發現數值偏差，在未確定變送器硬件損壞前，應優先排查安裝工藝問題。最典型的是被測導體沒有居于磁環開孔中心，尤其當通流導體過細且偏置緊貼磁環內壁時，漏磁的影響會顯著降低測量精度，導致誤差偏大。其次，要檢查磁芯開合處是否有粉塵或鐵銹異物卡入，導致氣隙增大，使得線性度變差。若確認導體居中放置、開合面無異物且穿芯匝數為1的情況下，二次表讀數仍存在固定偏差，可測量變送器的供電電源是否在額定電壓范圍內，以及對照萬用表校驗表頭的零點。排除上述因素后，若誤差仍超出0.5%標準，則建議聯系米科售后進行返廠溯源校準，保障冶金計量的準確性。
