在工業自動化現場，頻率信號的長距離傳輸常常面臨電磁干擾、電位差波動等棘手問題。杭州米科傳感技術有限公司推出的米科604S單通道頻率隔離器，正是為解決這一痛點而生。它以輸入、輸出與電源之間的三端隔離設計，在傳感器與PLC、DCS系統之間構筑了一道可靠屏障。本文將對604S的選型邏輯、技術架構及應用場景進行分層解析。
1. 信號隔離的核心價值與604S定位
在流程工業中，渦輪流量計或齒輪流量計產生的頻率脈沖，往往需要跨越強電柜與弱電控制區。若未采取隔離措施，地環路干擾極易造成信號漂移，甚至燒毀采集卡。米科604S頻率隔離器的任務，就是將現場傳感器的高頻脈沖精確變換為標準的模擬量信號，同時切斷電氣回路中潛在的寄生通路。
不同于普通信號調理模塊，該隔離器采用電源、輸入、輸出全隔離方案。其內部電路在處理0-100KHz寬頻脈沖時，仍能保持毫秒級的動態響應。這使得它尤其適合灌裝產線的快速計量，或旋轉機械的瞬時轉速監控。
2. 核心參數與選型解碼
米科604S遵循模塊化組合邏輯，用戶可根據現場傳感器頻段與后端采集需求靈活配置。
從輸入規格看，該系列覆蓋了低速與高速場景。基礎檔支持0-500Hz，適合容積式流量計；中速檔涵蓋1KHz與10KHz，適配常規渦輪流量計；高速檔則拓展至50KHz及100KHz，能從容應對磁電式轉速傳感器的高頻輸出。這種分段設計使得前置濾波與計數電路可針對性優化，各頻段在全量程內均保持穩定的線性度。
輸出通道提供一進一出與一進二出兩種結構。一進二出版本可同時分別為控制系統與本地儀表提供隔離信號，省卻了外部分配器。輸出類型涵蓋4-20mA有源信號與0-10V電壓信號，滿足PLC模擬量卡件、變頻器AI端口或面板表頭的直連需求。
電源側統一采用24VDC直流供電，功耗控制在極低水平。供電端同樣參與隔離，這意味著即便直流電源總線受到變頻器諧波污染，隔離后的信號輸出依然純凈。
3. 三端隔離的技術架構解析
米科604S的三端隔離不同于簡單的光耦直傳。其輸入級先對頻率脈沖進行高速光耦隔離調理，抑制前沿抖動與共模干擾；經過光耦屏障后，數字計數值進入二次處理單元。輸出級的模擬量回路另設獨立的DC/DC隔離供電，切斷了輸出回路與供電回路的直接電氣聯系。最終，供電端通過變壓器實現隔離。
三重隔離帶來了切實的工程收益。當傳感器意外引入接地故障電壓時，浪涌被限制在輸入回路，不會沿4-20mA線纜傳導至控制柜，避免批量性模塊損壞。同時，隔離后的4-20mA信號紋波極低，DCS卡件采樣跳字極小，有助于提高調節閥的控制平穩性。
4. 抗干擾能力與現場適用性
高頻脈沖信號在傳輸中最怕兩件事：波形畸變與脈沖丟失。米科604S的輸入級設計了自適應滯回比較器，對正弦波、三角波和矩形波均有較好的兼容性。當傳感器電纜長達數百米并拖入線槽時，觸發電平仍能維持穩定，不會因衰減誤判導致流量積算儀無故跳數。
響應時間在頻率信號鏈路中至關重要。該隔離器在0-100KHz頻段內的傳輸延遲極小，即便伴隨瞬間的頻率突變，輸出電流也能無感滯地跟隨變化。在需要頻繁啟停的間歇式投料系統中，這一特性保障了每批次物料的計量精度。

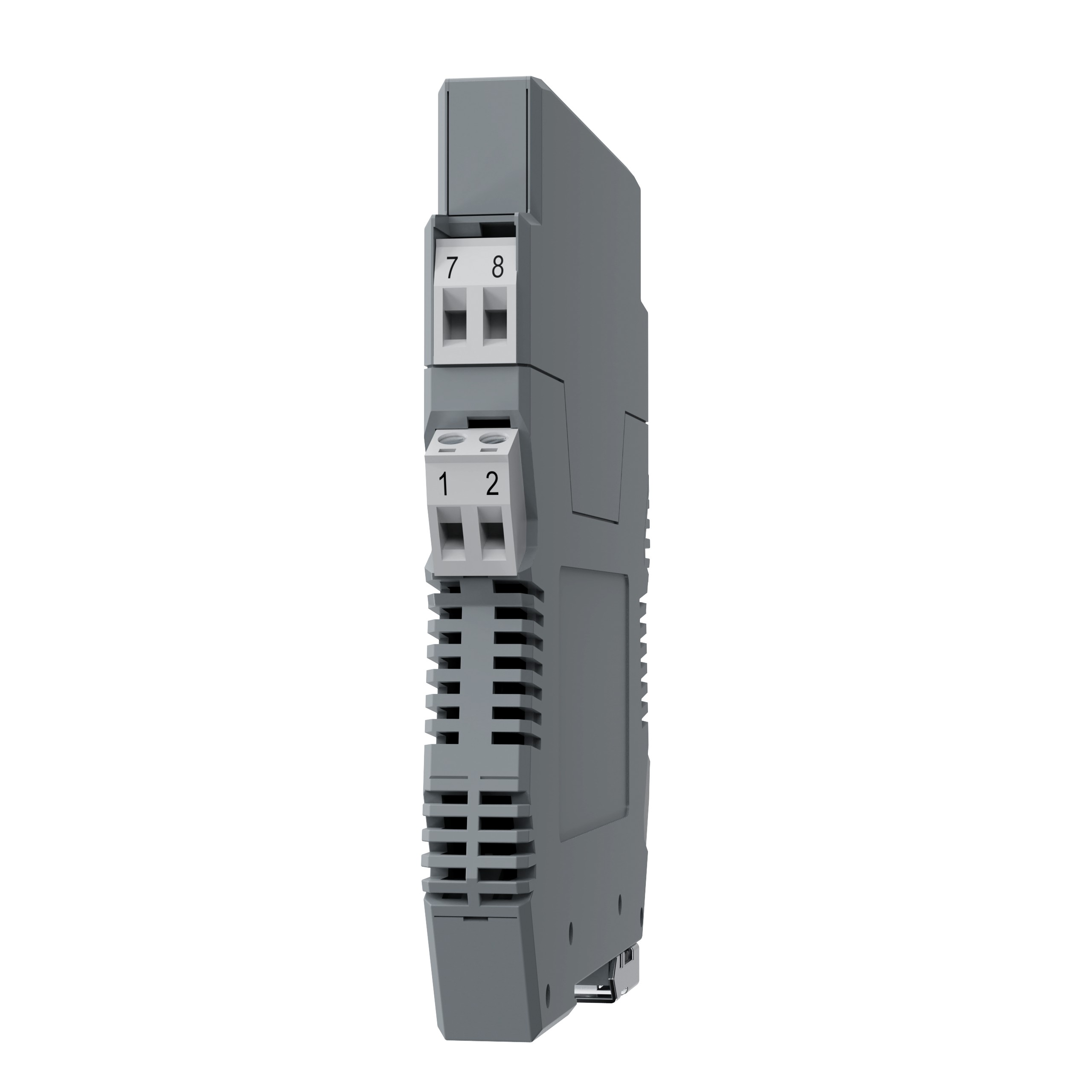

工作溫度范圍較寬，從寒冷地區的戶外計量柜到熱帶無強制通風的機柜內，均可穩定運行。外殼采用阻燃材料，配合35mm DIN導軌安裝，接線端子標識清晰，并帶有電源指示與信號通斷指示，方便運維人員快速排查回路故障。
5. 米科的源頭制造與交付支持
作為過程自動化領域的深耕者，米科傳感具備從SMT貼片到成品老化的全鏈條制造能力。公司內部配套高精度信號源與六位半標準表，對每一臺604S隔離器執行逐通道的老化與精度驗證。出廠前標定的數據直接寫入檔案，確保流向客戶的設備滿足標稱的準確度等級。
在交貨周期上，常規型號常備庫存可實現快速發貨；特殊頻段的一進二出版本，制造部門也可在極短排產窗口內完成。這種自有工廠的靈活性，對于一些因現場突發故障急需備件替換的巡檢工程師而言顯得尤為關鍵。目前，米科已累計服務眾多工業用戶，產品在化工、環保、冶金、制藥等領域的信號隔離環節得到大量驗證。
6. 典型應用場景推演
在鍋爐燃燒控制系統中，給煤量常由渦輪流量計監測。流量計輸出0-1000Hz脈沖，經604S隔離變換為4-20mA信號，分別送至DCS燃料調節回路與現場積算儀。升壓后的模擬信號在數百米傳輸中幾乎不受感應電影響，燃料配比調節因此更為穩定。
在制冷壓縮機試驗臺，轉速傳感器輸出高頻脈沖。將該脈沖導入604S-2一進二出版本，一路接入振動分析儀的電流接口以記錄轉速趨勢，另一路接入超速保護繼電器。隔離特性保證了兩路設備互相不構成負載效應，保護回路不受測試設備關機帶來的瞬時電位沖擊。
在水廠加藥計量泵出口，微型橢圓齒輪流量計產生的小流量頻率信號極易受水泵變頻器電磁場淹沒。604S就近安裝在傳感器接線盒旁，立即變換為4-20mA信號輸出至PLC，極大降低了PLC計數模塊誤計數導致的藥劑量偏差。
FAQ
問：24VDC供電的604S是否可以直接使用現場PLC開關電源？
現場開關電源雖然同為24VDC，但其輸出紋波與共模噪聲可能偏大，極端情況下會影響隔離器內部參考電平。米科建議優先采用獨立的工業級導軌式電源，或確保公用電源具備足夠的濾波裕量，使得隔離效果的純凈度不受影響。若必要時需共用電源，可在電源輸入端加裝濾波器。
問：頻率信號傳輸線上已有屏蔽層，為什么還必須加裝頻率隔離器？
屏蔽層僅能抑制電容性耦合的電場干擾，對于因地電位差形成的低頻縱向環流幾乎無效，甚至屏蔽層兩端接地還會加劇干擾。米科604S通過三端變壓器隔離物理地切斷了地環路路徑，消除了共模電壓對有用信號的疊加偏置。
