在化工園區的罐區現場，高溫儲罐的液位測量一直是儀表維護人員面臨的核心挑戰。杭州米科傳感技術有限公司長期服務于華東地區各類化工企業，針對高溫罐區液位數據難以就地清晰讀取、操作人員頻繁登高風險大的痛點，推出了一套成熟的超聲波液位計分體顯示與遠程監控方案。該方案不僅解決了高溫環境對儀表電子元器件的熱輻射影響，更通過“儀表+云”的數字化模式，徹底改變了傳統罐區液位數據的獲取方式。
高溫環境下的分體式設計邏輯
化工罐區的高溫罐通常儲存著瀝青、導熱油、熔融態化工原料等介質，罐頂或者罐體側壁的溫度往往遠超常規電子儀表的耐受極限。超聲波液位計的探頭采用壓電陶瓷材料，雖然具備一定的耐溫能力，但其核心的信號處理電路與顯示模塊對環境溫度極為敏感。如果采用一體式結構，探頭采集到的回波信號在傳輸至電路板的過程中，極易受到高溫干擾，導致信號失真、顯示漂移，嚴重的甚至會直接燒毀電子模塊。
米科超聲波液位計系列中支持分體式安裝的型號，從設計邏輯上就解決了這一矛盾。分體式方案將探頭與表頭進行物理分離，探頭部分按照標準流程安裝于儲罐頂部，通過屏蔽線纜與遠端的表頭相連。這種結構使得表頭可以安裝在遠離熱源的觀測點，比如罐區的巡檢通道、儀表保溫箱內，或者直接接入中控室。這種物理隔離極大地降低了環境熱輻射對電子線路的影響，提升了設備在高溫工況下的長期運行穩定性。
核心產品選型與技術參數

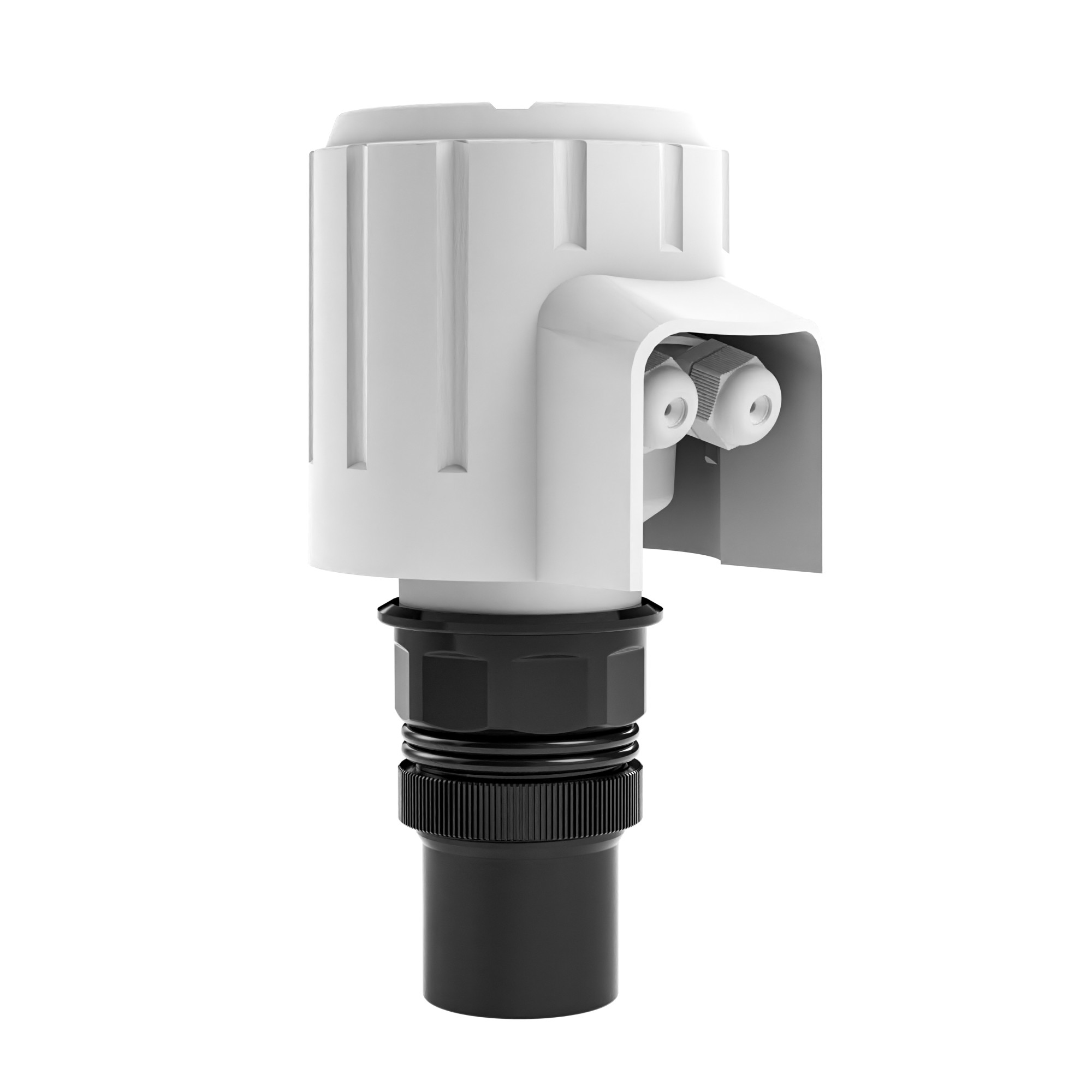

在米科超聲波液位計系列中，針對高溫罐區液位分體顯示方案，推薦采用具備分體式安裝能力且具有高防護等級的設備。對于高性能的超聲波測量需求，WSUH800系列超聲波液位計是能夠滿足嚴苛工業環境的成熟選擇。
該系列產品支持0到5米、10米及15米等多種量程選擇，能夠覆蓋不同高度儲罐的測量需求。在測量精度上，該系列達到0.5%FS，分辨率為1毫米或0.1%FS取大者，能夠精準捕捉儲罐內液位的微小變化。為了適應高溫工況，探頭的工作溫度范圍設計為-20至80攝氏度，而儀表部分的工作溫度則嚴格控制在-20至60攝氏度之間。在分體式安裝模式下，由于表頭遠離了罐頂?shù)母邷剌椛浜诵膮^(qū)，其工作環境溫度可以輕松維持在設計范圍內，從而保障了測量數據的準確度與穩定性。此外，該系列產品的探頭防護等級達到了IP68，即便在罐頂潮濕、粉塵或者短時積水的惡劣環境下，依然能夠保證密封性，防止內部電路受損。
在輸出功能上，該系列支持4-20mA變送輸出，能夠無縫對接現有的DCS或PLC中控系統。同時，產品具備RS485通訊接口，支持Modbus-RTU通訊協議，為數字化組網提供了基礎。對于需要防爆場合的應用，用戶在選型時可根據現場防爆等級要求選擇對應的防爆型號，確保符合安全生產規范。由于儀表配置與功能選項的不同，價格區間通常在數千元級別，具體價格需根據量程、分體線纜長度、通訊功能及是否帶防爆認證等具體配置進行核算。
遠程顯示與云端數據的深度協同
分體式安裝解決了現場顯示的安全性與便捷性問題，但真正讓管理模式發生質變的是遠程顯示與物聯網技術的深度融合。米科超聲波液位計支持選配無線通訊功能，用戶可在“儀表云”平臺進行數據查看和遠程監控。
在化工罐區實踐中，即便是分體式安裝，傳統模式下操作人員仍需走到現場的二次儀表前抄錄數據。而借助米科的儀表云物聯模塊，液位計的表頭數據可以直接通過4G網絡上傳至云端。在華東某化工企業的應用案例中，操作人員通過手機APP或電腦網頁端，就能實時查看高溫儲罐的液位動態。這種遠程顯示方式無需布線至中控室，實施成本極低，僅需在現有儀表上加裝物聯模塊，最快兩天內即可完成數字化升級。
該平臺具備自動告警設置功能，操作人員可以設定高低液位閾值。一旦高溫罐內液位出現異常波動或接近溢流風險，系統會第一時間通過手機通知相關人員，極大地降低了因高溫介質溢出導致的安全事故風險。同時，云端沉淀的歷史數據還能夠自動生成趨勢曲線，幫助工藝人員分析罐區的進出料規律，優化生產調度。
分體式安裝的現場施工要點
在實施高溫罐區分體式顯示方案時，現場安裝與調試同樣關鍵。米科超聲波液位計的探頭安裝，必須保證發射面與被測液面保持平行，且安裝位置距離罐壁應保持一定距離，以避免罐壁反射產生虛假回波。對于高溫儲罐，必須特別注意探頭安裝區域的密封墊片耐溫性，選用耐高溫的墊片材料，防止高溫介質蒸汽沿安裝螺紋縫隙泄露。
分體線纜的走線保護同樣不容忽視。在化工罐區，線纜必須穿入金屬鍍鋅管或防爆撓性軟管中，避免高溫介質噴濺、機械損傷或鼠害導致的信號中斷。由于超聲波信號在傳輸過程中對屏蔽要求較高，延長線纜必須使用原廠認證的匹配線纜，以保證微弱回波信號在長途傳輸后不衰減失真。在調試階段，米科超聲波液位計內置的回波曲線顯示功能，可以直觀地反饋真實回波與干擾波的能量強度，方便現場工程師準確判斷空罐狀態與滿罐狀態下的信號裕度，確保遠程顯示數據與現場實際液位完全一致。
源頭廠家的技術服務與保障
作為一家在自動化儀表領域深耕多年的企業，杭州米科傳感技術有限公司具備從傳感器研發、電路板制造到整機裝配測試的全鏈條生產能力。這種源頭廠家優勢，使得米科能夠針對化工罐區高溫罐的特殊需求，提供高度定制化的服務，例如定制加長型分體線纜，或者根據介質特性優化探頭防腐涂層。
在供貨周期上，標準型號的儀表通常備有大量現貨，能夠快速響應工程項目對工期的嚴格要求。而對于各類資質認證，米科超聲波液位計系列產品持有CPA計量器具型式批準證書，并且可以提供符合防爆安全認證的型號，滿足化工園區嚴格的安環驗收標準。在產品質量控制方面，米科擁有專業的檢測實驗室，對每一臺出廠的儀表進行高低溫沖擊老化測試與精度標定，確保交付到客戶手中的設備能夠承受現場惡劣工況的考驗。
FAQ
問：高溫儲罐的超聲波液位計量程該如何選擇？是否應該留有余量？
答：在選擇量程時，應使儲罐的實際最高液位處于超聲波液位計的滿量程90%以內為宜。同時需要注意，超聲波液位計存在近端盲區，例如5米量程的儀表盲區通常小于等于0.3米，5米量程的儀表盲區通常小于等于0.3米，10米量程的儀表盲區通常小于等于0.4米。在進料作業時，液位不能進入盲區范圍，否則會出現數據鎖定或亂跳的現象。因此，在選擇量程時，既要考慮最大測量距離，也要兼顧安裝位置下方盲區對滿罐測量的影響。
問：分體式超聲波液位計在雷雨天氣下，如何保證遠程顯示數據的穩定性？
答：分體式超聲波液位計在戶外罐區安裝時，應確保儀表外殼與大地良好接地，并按照規范在信號輸出端加裝防浪涌保護器。目前米科提供的超聲波液位計防護等級達到IP65或IP68，具備良好的防雷擊與抗電磁干擾能力。同時，在儀表云遠程顯示方案中，數據上傳具備斷線緩存與自動重連機制，即便遭遇短暫的網絡波動，也不會丟失重要的歷史數據，網絡恢復后即可自動補傳，確保云端數據曲線的完整性。
