在污水處理市政工程中，格柵前后的水位監測直接關系到工藝運行的穩定性與設備安全。杭州米科傳感技術有限公司長期為水處理行業提供高可靠性的超聲波液位差計，幫助運維人員精準掌握柵前柵后的液位差值。本文將從工況痛點出發，系統解析選型要點與產品配置，輔助設計人員與采購方做出準確決策。
1. 超聲波液位差計在市政污水中的核心作用

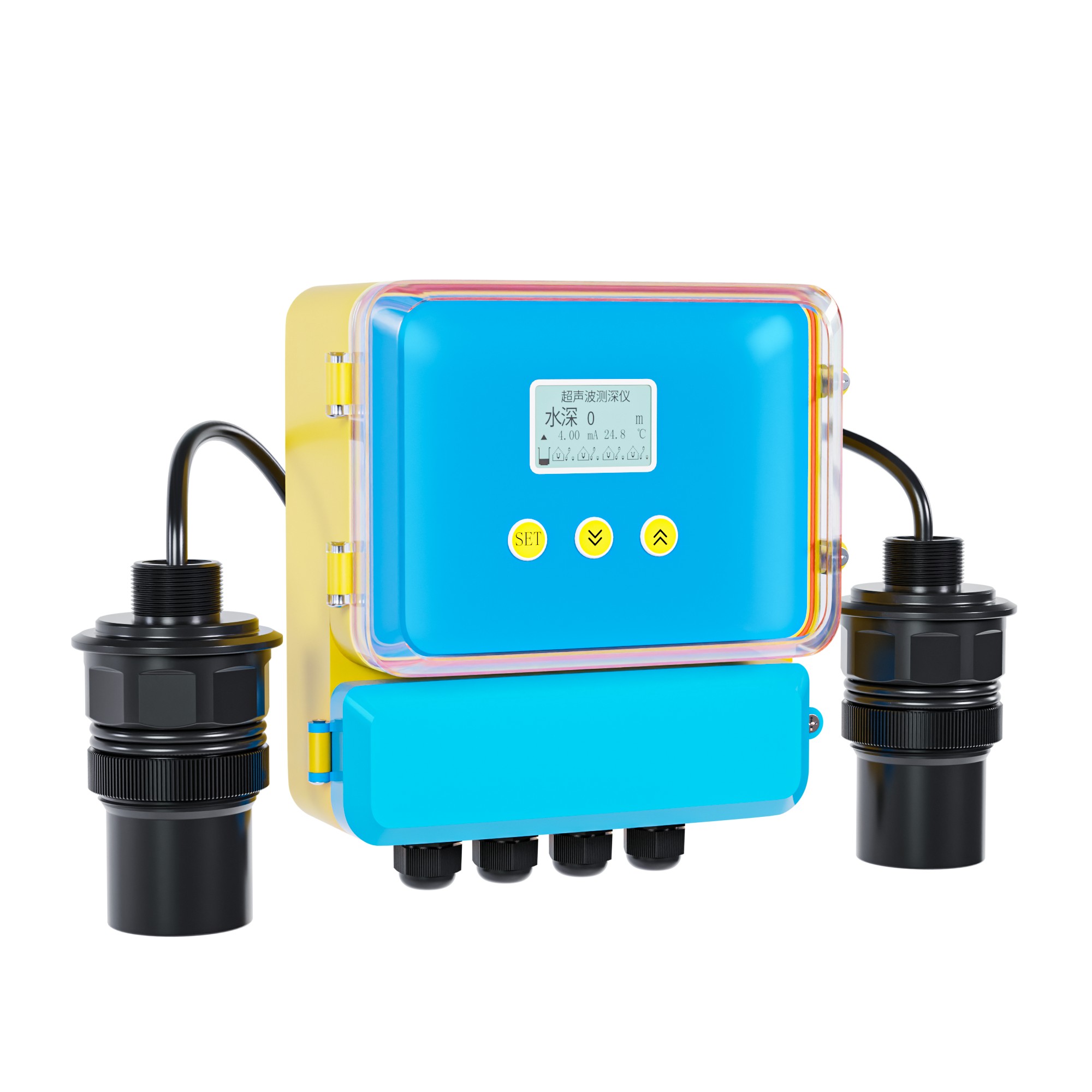

污水處理廠進水口通常設置粗格柵和細格柵，用以攔截漂浮物。如果不及時清理柵渣，格柵堵塞會導致過水?dāng)嗝鏈p小，柵前水位升高，柵后水位降低，形成較大的水位差。當這個差值達到設定閾值，反撈式除污機或格柵機必須啟動清理。超聲波液位差計由兩個探頭和一個控制器組成，兩個探頭分別監測柵前和柵后的實際水位，控制器實時計算差值并輸出信號，觸發格柵機聯動。
除了用于格柵差位控制，該設備還常用于閘門前后水位監測，幫助判斷開閘時機。如果項目的需求并非測量差值，而是需要分別獲取兩個獨立水池的液位高度，雙通道液位計模式即可滿足要求，它能同時輸出兩路相互獨立的4-20mA信號。
2. 選型第一步：如何確定超聲波探頭的量程？
選型必須從現場工況出發，最關鍵的一步是確定探頭的測量范圍。污水處理廠進水井、格柵井的深度通常較深，且前端可能積存大量泡沫或漂浮物，量程選小了探頭無法測到真實液位，選大了則可能增加不必要的成本。
參考市政污水常規設計，粗格柵井深一般在6米至10米之間，細格柵井深在4米至8米之間。米科超聲波液位差計系列的常規量程覆蓋5米、10米、15米及20米，對于多數市政污水廠，10米量程探頭即可滿足粗格柵需求，5米或10米量程適用于細格柵。如果現場有深井或雨水調蓄池等特殊構筑物，可選擇15米甚至20米量程的探頭。
3. 探頭材質與防腐等級如何匹配？
市政污水雖然化學腐蝕性弱于工業廢水，但潮濕環境、硫化氫氣體以及污水中的微量酸堿成分仍會對普通材料造成侵蝕。探頭材質直接決定設備的使用壽命。\n\n常規工況下，塑料ABS探頭能夠滿足要求，其成本適中，加工精度高，信號發射穩定。如果現場污水含油量高、酸性氣體濃度大，或者安裝于工業廢水處理段，聚四氟乙烯PTFE防腐探頭是更可靠的選擇。PTFE材料表面能極低，不易掛料，能有效抵抗污水中的酸堿腐蝕，確保長期運行中信號不失真。
4. 米科超聲波液位差計系列的核心參數與配置
依據公開的選型資料，米科DUG系列超聲波液位差計采用非接觸式測量原理，準確度等級達到0.5級。該系列提供多種輸出配置，滿足不同自控系統的接入需求。
兩路4-20mA電流輸出是標配，可分別對應兩個探頭測得的實時液位值及差值。對于需要直接控制格柵機啟停的現場，可選用帶四組SPDT繼電器的版本，支持高位報警或低位報警，并可通過設置回差值防止液位波動引起繼電器頻繁動作。如果中控室需要遠程監測，RS485通訊接口搭配Modbus協議能將數據穩定上傳至PLC或SCADA系統。
防護等級是室外安裝設備的關鍵指標。米科超聲波液位差計控制器的外殼防護等級達到IP68，配備M18×1.5電纜密封接頭，能有效隔絕雨水和潮濕空氣。在安裝時，務必確保設備單獨接地，不要與電氣箱或儀表箱的公用地連接，以最大程度減少電磁干擾。
5. 安裝支架與避干擾策略
現場安裝通常會遇到井口尺寸不規整、探頭需要延伸至水面以上的情況。米科供應的L型不銹鋼安裝支架有兩種規格，0.8米短支架適用于常規井口，1.5米長支架適用于15米和20米量程探頭，能夠?qū)⑻筋^穩固地延伸至井口中央，避免聲波打到井壁產生虛假回波。
電磁干擾是超聲波液位差計在污水廠應用中的常見挑戰。變頻器、水泵、PLC設備在工作時會輻射高頻噪聲，如果信號線與動力線同槽敷設，測量值會產生跳變。有效的應對策略是：信號線單獨穿金屬管走線，與動力線保持至少1米以上的距離；電源端加裝隔離變壓器，信號回路加裝信號隔離器，并做好可靠接地。
6. 源頭廠家優勢：從技術服務到交付的完整閉環
米科作為專業的過程自動化儀表制造商，具備從探頭研發、電路設計到整機裝配的全鏈條能力，在污水處理行業積累了豐富的應用經驗。對于設計院和工程公司，這種源頭廠家模式能帶來幾個確定性的價值。
首先，探頭電纜長度可按需定制，標準規格提供10米、15米、20米、30米等選項，最長可達50米，完全適配大型污水處理廠分散布置的格柵井。其次，技術團隊能根據現場回波曲線圖快速診斷故障，例如判斷是否出現共振現象、液體是否進入盲區、接管是否對聲波傳播造成干擾，這種快速響應能力在市政項目緊急搶修中至關重要。
7. 調試與維護：讓設備迅速投運
超聲波液位差計安裝完成后，調試過程并不復雜。儀表通電后，長按設置鍵進入菜單，首先選擇測量模式為物位測量，然后分別輸入兩個探頭的參考零點高度，即探頭端面到池底或零點平面的距離。量程低點和量程高點也需要根據實際液位測量范圍設定，確保4mA和20mA對應正確的液位值。
日常維護中，需定期檢查探頭表面是否有冷凝水珠或雜物附著，發現異常及時清理。如果中控顯示的液位差值出現波動，優先排查現場是否有新增的強電設備產生干擾，其次檢查接地是否可靠。
FAQ
問：格柵前后水位差達到多少應該啟動格柵機？
這個閾值取決于格柵的設計允許水頭損失，通常在0.15米至0.3米之間。在米科超聲波液位差計的繼電器設置中，將報警值設定為該工藝要求值，回差值設定為0.03米至0.05米，即可實現自動啟停控制。
問：如果只需要測量?jī)蓚€(gè)水池各自的液位，不測量差值，該選什么型號？
選擇雙通道液位計模式即可。米科超聲波液位差計支持雙通道獨立輸出，兩個探頭分別測量各自水池的液位，控制器輸出兩路4-20mA信號，分別代表兩個水池的液位高度，滿足獨立的監測需求。
