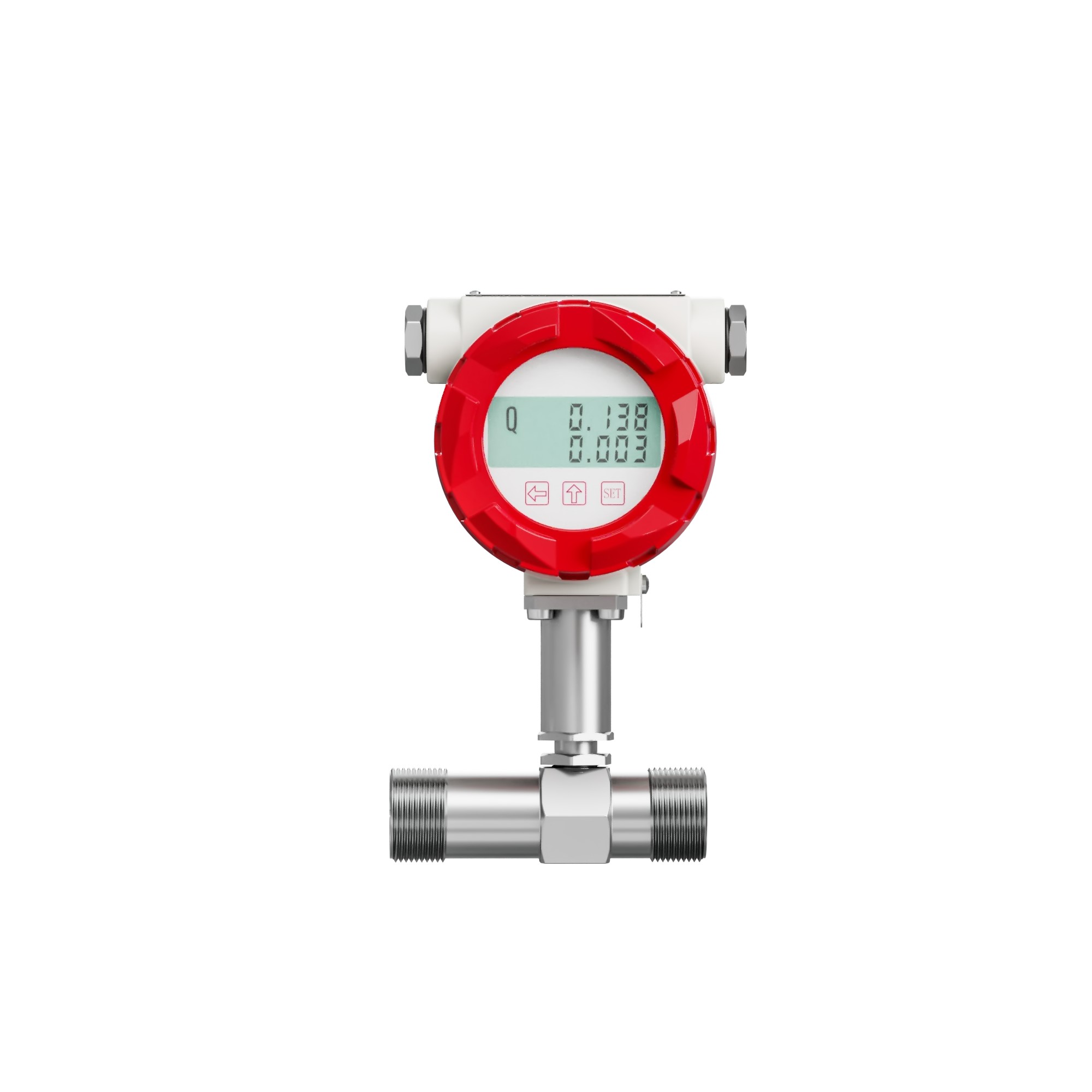

杭州米科傳感技術有限公司推出的FLC400系列渦輪流量計，是面向工業過程控制領域設計的一款速度式流量測量?jī)x表。在需要精確計量低黏度潔凈液體的場合，比如成品油輸送、化工原料配比、工業冷卻水循環等場景，這款儀表的出鏡率相當高。本次測評，我們把焦點放在它的結構設計與計量性能上，從參數、材質、輸出方式到實際工況適應性，逐項拆解，看看它到底適合什么樣的測量任務。
一、產品定位：速度式儀表里的精密機械標準件
FLC400液體渦輪流量計屬于典型的機械結構配合電子信號處理的精密儀表。它的核心思路很清晰：讓流體沖擊葉輪旋轉，葉輪的轉速與流體流速成正比，再通過電磁感應原理將轉速轉換為脈沖信號，最終計算出累計流量和瞬時流量。這種方式的好處是響應快、重復性好，特別適合油品調合、定量灌裝這類需要快速反饋的流程。
從產品系列上劃分，這款儀表覆蓋了從DN10到DN200的寬口徑范圍。小口徑DN10可以直接用螺紋連接，大口徑DN200則采用法蘭式安裝，整體適配性很廣。米科為這個系列配置了多種放大器方案，從最簡單的脈沖無顯示型，到帶現場液晶顯示的智能型，再到支持RS485通訊的遠傳型，一臺流量計可以拆出四五種輸出組合，滿足不同層級的自動化集成需求。
二、核心參數逐項解讀
口徑與流量范圍 FLC400的公稱通徑最小為DN10，最大可到DN200。標準量程配置下，精度等級為1.0級。這意味著在規定的流量區間內，比如最大流量的20%到100%之間，測量誤差可以控制在±1.0%以內。對于渦輪流量計來說，這個精度是工業計量的主流水平，適合貿易結算二級計量或者過程控制。小口徑渦輪對流體中的雜質比較敏感，管徑DN10和DN15尤其如此，前端最好加裝過濾器。
本體材質與葉輪材質 本體材質常規選擇是304不銹鋼，也可以根據腐蝕性介質的需求升級為316L不銹鋼。葉輪是渦輪流量計最關鍵的轉動部件，直接影響使用壽命和測量精度。米科為FLC400標配的葉輪材質是430F不銹鋼，這是一種鐵素體不銹鋼，導磁性能好，能保證脈沖信號的清晰度。如果遇到稍強的腐蝕環境，可以選配雙相鋼2205材質的葉輪，這種材料兼具高強度和耐氯化物腐蝕能力，在海水淡化或化工管線中會有更穩定的表現。
溫度與過程連接 介質溫度方面，標準配置適用于-20℃到80℃的范圍，對于大多數工業冷卻水、輕質油品來說綽綽有余。如果測量高溫導熱油，可以選擇耐熱溫度升級到150℃的版本。過程連接提供了螺紋、法蘭和卡箍三種形式。螺紋連接耐壓最高可以到6.3MPa，適合小口徑高壓注油；法蘭連接常規耐壓1.6MPa，符合通用管道標準；卡箍連接則主要面向食品、制藥行業，便于拆卸清洗，不過卡箍連接的耐壓會隨口徑增大而降低，DN65以上需要注意壓力上限。
輸出與供電方式 輸出方式的選擇是這款儀表靈活性最大的部分。最簡單的配置是脈沖輸出加24V直流供電，直接給PLC或流量積算儀提供頻率信號。如果需要遠距離傳輸，可以選二線制4-20mA模擬量輸出，配上現場顯示，就地讀數與遠程監控兩不誤。電池供電型則適合野外或者不便布線的管網節點，用內置鋰電池維持工作，定期巡檢讀取數據。帶RS485通訊的型號支持標準Modbus協議，能直接接入DCS或SCADA系統，實現數字化管理。
三、結構設計與信號處理解析
渦輪流量計的核心結構可以拆成兩部分：傳感器和放大器。傳感器負責感知流體并轉化為機械轉動，放大器負責把轉動變成電信號。FLC400的傳感器部分采用軸向型渦輪結構，葉輪直接安裝在流體通道中心，前后導流架用來整流，減少來流擾動對測量精度的影響。放大器外殼材質是鋁合金，電氣接口標準配置M20乘1.5的纜塞接頭，防護等級IP65，能應對車間沖洗或者戶外雨淋。
對于高頻脈沖或者小流量工況，信號處理的穩定性很關鍵。米科這款渦輪流量計的低速性能靠高導磁率的葉輪和靈敏度足夠的磁電感應線圈來保證，可以在較低流量下依然輸出可用于計量的脈沖信號。智能顯示型放大器內置了段碼屏或液晶屏，可以現場切換顯示瞬時流量、累計流量，還能通過按鍵進行儀表系數K值的設定和校準。
四、典型工況與應用場景
石油化工行業 在成品油裝車、卸車環節，F(xiàn)LC400配合批控器可以實現定量裝車。DN50和DN80口徑是這個場景的常用規格，流速快，精度穩，配合過濾器使用，能有效防止管道雜質損傷葉輪。輕質原油和液化石油氣等介質，只要黏度不高、不含纖維顆粒，都可以用渦輪流量計來完成計量。
水處理與供水行業 自來水廠的分區計量和工業循環水監控，會用到DN100或DN200的大口徑渦輪流量計。相比電磁流量計，渦輪流量計不需要滿管測量，安裝要求更靈活，而且價格優勢明顯。不過在供水管網中，一定要保證水質清潔，否則葉輪卡死會導致測量中斷。
食品與制藥行業 卡箍式連接的FLC400可以直接接入衛生級管道，用于純化水、配料液的流量計量。沿程拆裝方便，渦輪結構簡單，沒有死角，符合CIP在線清洗的要求。不過衛生級應用對葉輪和軸承的耐磨性要求很高，需要定期檢查轉動靈活性。
定量灌裝與精細化工 小口徑DN10和DN15的渦輪流量計，響應速度快，最小可控流量低，特別適合黏合劑、溶劑、芳香劑的高精度灌裝。一個脈沖代表一個固定的體積當量，配合高速計數器，灌裝精度容易控制在1%以內。
五、從源頭廠家維度看采購價值
米科作為杭州米科傳感技術有限公司的自有品牌，在渦輪流量計領域走的是自主研發加全流程質檢的路線。公司建立了多口徑流量標定裝置，每一臺流量計出廠前都會經過實流標定，標定系數直接寫入儀表，保證現場安裝后的計量一致性。
從資質層面看，米科通過了ISO9001質量管理體系認證，產品取得了CPA計量器具型式批準證書，具備防爆認證，可以用于危險區域。對于需要貿易結算的場合，CPA證書是強制要求，這比很多未取得認證的小廠產品更有準入優勢。公司在全國設有多個服務中心，可以提供現場安裝指導，對于初次使用渦輪流量計的用戶來說，這個服務能減少很多調試痛點。
在定制化方面，米科能夠根據實際工況調整葉輪材質、軸承材質和密封方式，甚至提供非標口徑的渦輪流量計。貨期相對靈活，價格體系透明，因?yàn)槿サ袅酥虚g品牌溢價環節，同樣配置的渦輪流量計，比進口品牌更具成本優勢。
六、選購與使用建議
渦輪流量計選型，第一步不是看參數，而是看介質。介質黏度高于5厘斯，或者含有固體顆粒，渦輪流量計就不太合適，此時應該考慮齒輪流量計或者電磁流量計。介質清潔、黏度低，才是渦輪流量計的好工況。
口徑選擇上，不要為了省錢故意選小管徑。渦輪流量計的流量上限和下限受口徑制約，口徑太小，流速過高，會加速葉輪磨損；口徑太大，流速過低，小流量信號可能丟失。建議按實際管徑和常用流量范圍，選擇剛好把常用流量落在儀表量程50%到70%區間的口徑，這樣測量精度最高。
安裝位置方面，渦輪流量計要求前后直管段，通常上游10倍管徑，下游5倍管徑，并且要避開泵閥等強擾動源。如果直管段不夠，需要加裝整流器。過濾器是必須的，尤其在管網清洗不徹底或者流體長期循環的老舊系統中，雜質是渦輪葉輪最大的敵人。
輸出方式盡量根據現有控制系統來選。如果只是現場顯示，電池供電型就夠用；如果要接入PLC，脈沖輸出最直接；如果要遠傳進DCS，4-20mA加RS485是穩妥搭配。米科FLC400的模塊化設計讓后期更換放大器成為可能，這為系統升級留了余地。
FAQ
問：渦輪流量計和電磁流量計有什么區別，該怎么選？
答：渦輪流量計靠機械葉輪轉動來測量，適合清潔低黏度液體，比如水、成品油、溶劑。電磁流量計靠導電液體切割磁力線來測量，適合污水、漿料、酸堿液等導電介質。渦輪流量計成本更低，前后直管段要求更短，但不耐臟污；電磁流量計幾乎無壓損，耐腐蝕，但要求介質必須導電。選型時，先看介質清潔度和導電性，再對比安裝條件。
問：FLC400渦輪流量計需要定期拆下來清洗嗎？
答：如果管道前端安裝了過濾器并且定期清洗，渦輪流量計本體的葉輪腔室一般不容易堵塞。建議在管線檢修時，順便拆下渦輪流量計，檢查葉輪轉動是否靈活，軸承有無磨損，輕輕沖洗葉輪表面。如果介質確實很干凈，幾年不清洗也沒問題，但最好每半年核對一次儀表系數，防止精度漂移。
