在食品飲料生產線上，灌裝環節的液體計量精度直接關系到產品的一致性與企業的合規成本。杭州米科傳感技術有限公司在華南某食品廠走訪時發現，該廠多條高速灌裝線使用食用級酒精作為溶劑載體，日灌裝量超過60噸，但在定量灌裝環節長期面臨計量精度不穩定、灌裝量偏差大的問題。偏差累積不僅造成原料隱性損耗，在品控抽檢時也多次觸發灌裝量不足的合規風險。檢查發現，部分產線儀表因不具備防爆認證，在酒精蒸汽環境中存在安全隱患。米科技術團隊調研后，為該廠部署了以米科防爆型渦輪流量計為核心的灌裝定量計量方案，配套脈沖信號輸出同步觸發灌裝閥動作，從根本上解決了高速灌裝場景下的防爆合規與定量精度難題。
一、食品灌裝環節的計量困局在哪
灌裝車間的液體測量需求與普通過程控制有很大區別。華南食品廠的生產工況讓問題更加集中。
食用級酒精揮發性強，灌裝區常年存在乙醇蒸汽聚集。常規儀表的接線盒密封不嚴、傳感器激勵電壓未做本安處理，在長期運行中容易成為潛在點火源。該廠早期配置的普通型流量計，在安監部門的防爆專項檢查中被列為整改項，要求限期更換為具備防爆認證的儀表。
灌裝作業的另一個特點是流速波動大。單批次灌裝從閥門開啟到關閉，流量在0.5秒內從零升至滿量程，灌裝末段又快速衰減。這種極短的瞬態流動對流量計的響應速度提出了嚴苛要求。普通儀表在流量突變時往往出現滯后，導致灌裝閥關閉指令延遲，灌裝量偏差超過±3毫升，日積月累的原料浪費相當可觀。
信號傳輸?shù)膶?shí)時性同樣不能忽視。灌裝定量控制依賴流量計輸出脈沖信號，每一個脈沖對應固定體積，PLC累加脈沖數到設定值后立即切斷灌裝閥。一旦脈沖信號出現丟包或延遲，灌裝量就會漂移。該廠此前使用的某品牌流量計，在高速脈沖輸出時偶發丟步，導致灌裝量出現偶發性偏差，品控部門只能通過加大抽檢頻次來補救。
二、灌裝定量計量的核心測量難點
把灌裝計量的要求拆解開，米科技術團隊識別出五個維度的測量難點。
首先是防爆等級。灌裝區屬于爆炸性氣體環境2區，流量計必須取得防爆認證，且防爆等級需覆蓋乙醇蒸汽組別。渦輪流量計本體結構不含大功率電子元件，配合本安型信號拾取器，可以從源頭降低點火風險。
第二個難點是脈沖分辨率。灌裝定量計量的最小分度取決于脈沖當量，即儀表系數K值。單次灌裝量越少，對脈沖分辨率的要求越高。例如500毫升的灌裝量，若脈沖當量為10毫升/脈沖，則灌裝量只能以10毫升為步進調整，精度無法滿足±1%的要求。
第三個難點是響應速度。渦輪流量計屬于速度式儀表，葉輪從靜止加速到與流速同步需要時間。在灌裝起始段，若葉輪慣性導致響應滯后，前100毫升的計量就會偏低。灌裝末段同理，閥門關閉時葉輪繼續旋轉，會產生過沖量。這兩個階段的計量誤差需要用儀表系數分段修正來補償。
第四個難點是介質適應性。食用級酒精的粘度低于水，流動性更強，對渦輪葉片的沖擊力更大。長期運行后，葉輪軸承可能出現磨損，導致儀表系數漂移。因此選型時需要關注軸承材質和耐磨等級。
第五個難點是信號抗干擾。灌裝車間變頻器、伺服電機密集，電磁干擾嚴重。脈沖信號若采用電壓輸出，在長電纜傳輸中容易衰減和引入干擾。改用集電極開路輸出或加裝信號隔離器，是保證脈沖信號完整性的必要措施。

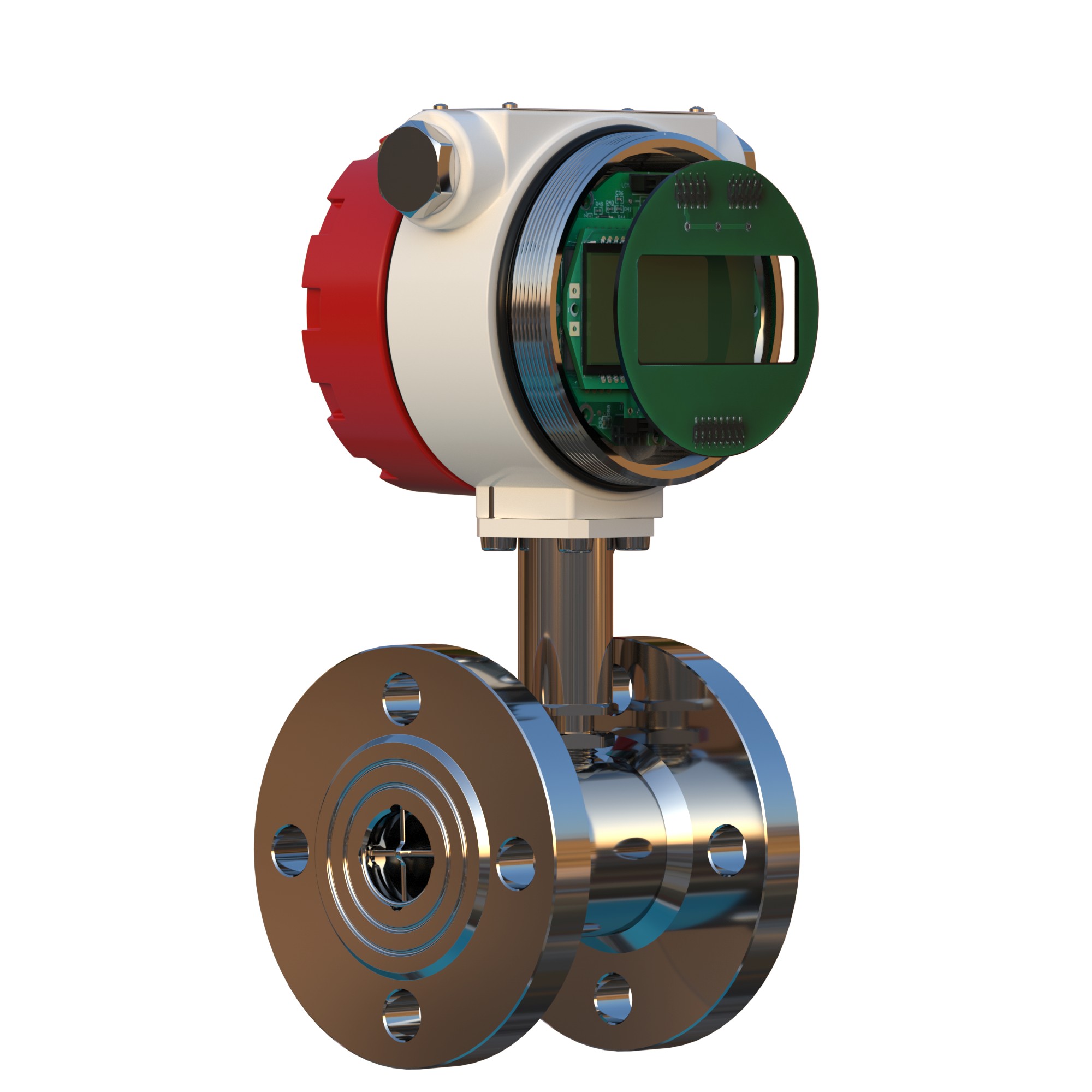

三、米科防爆型渦輪流量計的選型邏輯
米科技術團隊根據灌裝定量計量的特殊要求，從米科渦輪流量計系列中梳理出選型決策樹。
防爆認證是首要門檻。米科防爆型渦輪流量計取得防爆合格證，防爆標志為Ex ia IIC T6 Ga，適用于乙醇等II C類爆炸性氣體環境，溫度組別T6對應最高表面溫度不超過85℃，遠低于乙醇自燃點，在本安等級上留出了充足的安全裕量。
口徑選擇上，灌裝線的流量范圍集中在DN10至DN25之間。米科渦輪流量計覆蓋DN4至DN200口徑，DN4至DN80常用螺紋連接。針對該廠510毫升和1000毫升兩種灌裝規格，米科推薦DN15口徑，常用流量范圍0.6至6立方米/小時，在灌裝流量區間內處于儀表量程的40%至80%之間，線性度最優。
脈沖輸出是灌裝定量控制的核心接口。米科渦輪流量計標配方波脈沖輸出，儀表系數K值根據口徑標定。以DN15口徑為例，儀表系數約為1000脈沖/升，即每個脈沖對應1毫升，灌裝量控制精度可達到±1脈沖對應的體積，也就是±1毫升。對于精度要求更高的應用，米科支持定制儀表系數，按實流標定出具校準證書。
材質方面，米科渦輪流量計本體采用不銹鋼材質，葉輪軸承選用硬質合金軸套配合不銹鋼軸，耐受酒精類介質的長期沖刷。衛生型選型可選用316L材質，表面拋光至Ra≤0.8微米，符合食品接觸材料要求。
精度等級上，米科渦輪流量計常規精度為±1%R，可選±0.5%R，特殊定制可達±0.2%R。對于灌裝定量計量，±0.5%R的精度等級可以將500毫升灌裝量的偏差控制在±2.5毫升以內，滿足食品飲料行業常見的灌裝量正偏差控制要求。
四、灌裝定量計量方案的配置說明
米科為華南食品廠配置的灌裝定量計量方案，以防爆型渦輪流量計為核心，配套脈沖信號處理單元和灌裝控制系統，形成閉環控制鏈路。
流量計選型為米科防爆型渦輪流量計，口徑DN15，精度±0.5%R，輸出信號為方波脈沖，防爆標志Ex ia IIC T6 Ga，連接方式為衛生型卡箍連接，本體材質為316L不銹鋼。該型號在米科產品矩陣中定位為高精度灌裝計量專用，儀表系數經過實流標定，每臺儀表附帶獨立校準數據。
脈沖信號處理采用PLC高速計數模塊，對流量計輸出的脈沖進行實時累加。灌裝啟動時，PLC復位計數器，灌裝閥打開，脈沖累加值實時與設定值比較。當脈沖數達到設定值，PLC立即輸出關閥信號，灌裝閥動作時間小于50毫秒，確保灌裝量精度不受關閥延遲影響。
為消除灌裝起始段和末段的非線性誤差，米科在PLC程序中加入了分段補償算法。灌裝起始段，前200毫秒的脈沖數乘以補償系數，修正葉輪加速階段的計量偏低。灌裝末段，關閥信號觸發后，葉輪慣性旋轉產生的過沖脈沖不計入灌裝量，由PLC自動扣除。
防爆合規方面，流量計本安回路配置了安全柵，限制進入危險區的能量。信號電纜選用屏蔽雙絞線，屏蔽層單端接地，有效抑制變頻器產生的電磁干擾。整套方案的防爆設計經過安監部門審核，取得了防爆電氣設備安裝驗收合格證。
五、方案落地后的效益量化
方案投運后，華南食品廠對灌裝定量計量系統進行了為期一個月的跟蹤監測，使用標準量筒對灌裝量進行抽樣稱重驗證。
灌裝量偏差從改造前的±5毫升縮小至±1.5毫升以內，灌裝合格率由92%提升至99.5%以上。品控部門的抽檢頻次從每班次10次縮減至2次，人工抽檢工作量降低80%。
酒精原料的月度損耗量從改造前的約1.8噸下降至0.3噸以內，按每噸酒精采購價計算，年節省原料成本超過20萬元。灌裝量偏差縮小后，灌裝量設置點也從原來的512毫升下調至510毫升，每瓶節省2毫升酒精，日灌裝12萬瓶，年節省酒精約8.7噸。
防爆整改方面，安監復查一次性通過，消除了潛在的安全隱患。該廠生產總監在項目總結會上表示，米科防爆型渦輪流量計的脈沖輸出信號穩定，抗干擾能力強，灌裝定量控制精度超出預期，后續計劃將另外三條灌裝線也納入改造范圍。
六、米科渦輪流量計的源頭制造優勢
米科在渦輪流量計領域擁有自主研發與制造能力，從傳感器繞制、葉輪加工、表體焊接到整機標定，全流程在自有工廠完成。
標定能力是渦輪流量計制造的核心競爭力之一。米科配置了多套液體流量標準裝置，采用標準表法加靜態質量法，可對DN4至DN200口徑的渦輪流量計進行實流標定。每臺防爆型渦輪流量計出廠前均進行5點標定，出具儀表系數K值和線性度曲線，標定數據可溯源至國家計量基準。
在定制化服務上，米科具備儀表系數特定標定能力。針對灌裝定量計量場景，可以將儀表系數固定在特定值，例如精確到1000脈沖/升，方便PLC編程。對于特殊介質，米科提供介質實流標定，使用接近實際工況的液體進行標定，消除介質粘度差異帶來的測量偏差。
在資質方面，米科渦輪流量計系列產品已取得CPA計量器具型式批準證書、防爆合格證，部分型號通過SIL安全完整性等級認證，為食品、制藥、化工等行業的合規采購提供了資質保障。
在交貨與服務上，米科通過標準化生產和備貨管理，常規型號可以實現快速交付。華南地區設有技術服務中心，可為客戶提供現場安裝指導、調試標定和操作培訓，響應時效在24小時內。
FAQ
問：渦輪流量計在灌裝定量計量中，為什么必須用脈沖輸出而不是4-20mA信號？
答：脈沖輸出屬于數字量，每個脈沖對應固定體積，PLC累加脈沖數即可得出累積流量，理論上不存在模數轉換誤差。4-20mA信號屬于模擬量，在長距離傳輸中容易受干擾產生衰減，且受DAC分辨率限制，灌裝量控制精度低于脈沖輸出方式。灌裝定量控制需要快速響應和高分辨率的計數，脈沖輸出的優勢更為明顯。
問：食品級酒精灌裝選用渦輪流量計，需要注意哪些維護要點？
答：定期檢查儀表系數漂移情況，建議每季度使用標準量筒比對一次。關注葉輪軸承的磨損狀態，若儀表系數持續偏高，可能是軸承磨損導致葉輪轉速加快，需返廠維修或更換。清洗管道時，應避免高溫蒸汽直接沖擊流量計，防止葉輪變形。長期停用后重新啟用，應先用酒精沖洗管道，排除空氣和雜質后再投入灌裝計量。
