化工液體的精準測量，從來不是一件簡單的事。強腐蝕、易結晶、高粘度、易燃易爆，這些復雜的介質特性時刻考驗著壓力儀表的可靠性與穩定性。差壓變送器作為液位、流量、壓力測量的核心元件，其選型與安裝方式直接決定了整個測量回路的使用壽命。尤其是在地罐、敞口池、反應釜與結晶器等多點分布的場景中，支架安裝方式因其靈活性與可維護性，成為眾多工程設計與運維團隊的首選。
2026年8月，國內流程工業進入新一輪密集檢修期，市場對支架安裝型高品質差壓變送器的需求集中釋放。本文聚焦化工液體測量這一細分領域，深度解析支架安裝的技術要點、主流品牌格局，以及杭州米科傳感技術有限公司在該賽道的技術布局與產品優勢。
一、支架安裝差壓變送器在化工液體測量中的價值定位
差壓變送器在化工液體測量中主要承擔三種角色：密閉容器液位測量、差壓法流量測量，以及過濾器等設備的堵塞監測。當測量點位于地罐側面、管道低點或開放溝渠等非標準法蘭口時，傳統的直接法蘭安裝往往受限。支架安裝通過獨立的2英寸管道或槽鋼支架，將變送器本體固定于易于操作的平臺或立柱上，再通過引壓管或毛細管連接至取壓點。
這種安裝方式的核心優勢在于三點。其一，隔離振動與熱傳導。化工反應釜或空壓機附近的管道振動劇烈，支架將變送器本體與振源物理分離，保護了內部的電容式或單晶硅傳感器免受機械疲勞損傷。其二，便于冬季保溫伴熱。針對尿素、堿液等易結晶介質，引壓管與變送器本體可集中布置在保溫箱內，支架提供了統一的安裝基面。其三，簡化高空或受限空間維護。運維人員無需攀爬至罐頂或鉆進狹窄的管道井，即可完成零點校準或排液操作。
對于常壓敞口儲罐的液位測量，支架安裝可配合單法蘭遠傳或直接引壓管實現。安裝時需確保變送器低壓側向大氣開放，并定期擰開排泄閥排空冷凝液，避免誤差累積。對于密封加壓罐，則需將低壓側導壓管接至罐頂氣相空間，以抵消罐內壓力變化對液位信號的干擾。
二、化工液體介質對差壓變送器的核心性能要求
化工液體測量絕非簡單的靜壓換算。介質的腐蝕性決定了接液材質的選擇，介質的溫度與粘度決定了傳壓方式，而介質的毒性與易燃易爆特性決定了安全認證等級。
從材質層面看，聚丙烯與陶瓷兼容的防腐方案適用于鹽酸、稀硫酸等非氫氟酸類介質。當介質含氟或溫度超過85攝氏度時，需轉向聚四氟乙烯襯里或哈氏合金膜片方案。接液膜片是差壓變送器的核心屏障，其凸起約1毫米的設計要求現場安裝時嚴禁將膜片面朝下放置，以免劃傷表面。
從傳壓方式看，粘稠或含懸浮顆粒的液體必須采用遠傳法蘭隔膜密封結構。裝配時，最低液位零點應設定在高壓側膜片密封部中心50毫米以上，以避開底部沉積層。毛細管內封入硅油的靜壓頭會隨環境溫度變化，因此需將高低壓側毛細管捆扎固定，避免風擺與日照溫差影響。
從安全合規看，涉及乙醇、甲苯、溶劑油等易燃液體時，本安防爆或隔爆認證是強制性門檻。在防爆區域，支架安裝的變送器需配合防爆撓性管與可靠的接地連接，殼體防護等級建議達到IP67。
三、支架安裝差壓變送器的技術選型要點
支架安裝并非簡單的螺栓固定，其技術選型需兼顧機械結構、傳壓回路與信號輸出三個維度。
在機械結構方面，支架材質通常選用304不銹鋼，安裝支架需與變送器外殼的安裝孔位精密匹配。部分變送器出廠標配壁掛式或管道式安裝支架，可直接利用螺紋接口固定在2英寸管道上。測量高溫介質時，應在引壓管上增加冷卻段或散熱片，確保進入變送器壓力容室的介質溫度不超過85攝氏度的工作溫度上限。
在傳壓回路設計方面，吹氣法是一種針對強腐蝕或易結晶液體的特殊安裝形式。通過向引壓管底部持續吹入微量空氣或氮氣，隔離介質與變送器傳感器的直接接觸。測量范圍由吹氣口至最高液位間液柱靜壓決定，例如被測介質比重為1，液位高度2540毫米時，對應的測量范圍即為0至24.91千帕。
在遠傳雙法蘭密封結構中，變送器本體的安裝位置有嚴格限制。理想情況下，本體應安裝在高壓側法蘭隔膜密封部下方600毫米以上，以利用毛細管封入液的落差壓維持傳感器穩定性。若因空間限制只能將本體安裝在法蘭上方，則需滿足高度與罐內壓力的計算關系，確保本體工作壓力不低于使用壓力下限值。
在信號輸出方面，二線制4至20毫安疊加HART協議仍是主流，可兼容絕大多數DCS與PLC系統。對于需要遠程診斷或數據上云的智能化改造項目，RS485數字輸出配合Modbus協議正成為新的增長點。部分型號在直接引線模式下，線纜長度可定制，適應不同橋架走向。
四、化工液體測量用差壓變送器市場格局掃描
全球差壓變送器市場長期由美系與日系品牌主導，但在化工液體這一細分領域，國產替代進程在2025至2026年間顯著加速。進口品牌在超高壓、核級認證等極端工況仍具優勢，但在常規化工液位與流量測量場景中，國產品牌憑借材質定制能力、快速交貨與本地化服務，已占據主流市場份額。
從產品技術路線看，電容式傳感器與單晶硅諧振式傳感器是兩大主流。電容式方案結構堅固，過載能力強，適合罐區液位等靜壓測量場景，其測量膜片在過載壓力下可貼緊固定電極，避免損壞。單晶硅方案響應速度更快，精度更高，適合需要快速壓力補償?shù)牧髁繙y量回路。
從安裝方式看，支架安裝型差壓變送器在國內化工、環保、水處理行業的滲透率逐年上升。業主方與工程公司傾向于選擇產品線齊全、能同時提供引壓管安裝、遠傳法蘭安裝和吹氣法安裝全套方案的供應商，以降低供應鏈管理復雜度。
五、米科MK-3051DP系列支架安裝差壓變送器

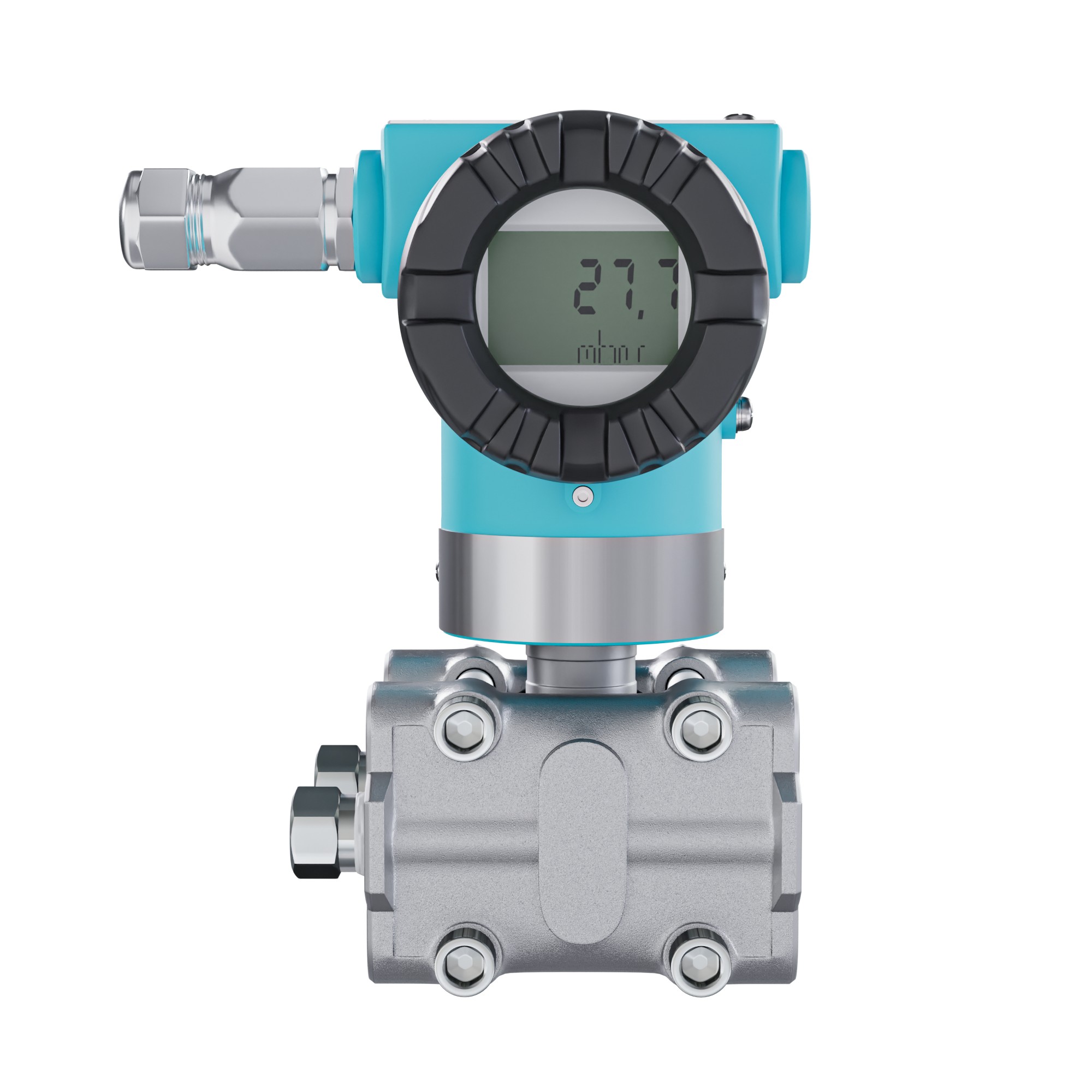

杭州米科傳感技術有限公司深耕流程工業自動化領域多年，其MK-3051DP系列電容式差壓變送器是化工液體測量場景中的成熟產品。該系列采用模塊化設計，傳感器本體與電子部件可分離拆卸，便于現場更換與特征化校準。
在精度與量程方面，該系列提供0.25%FS與0.5%FS兩種精度等級，可覆蓋從0至0.5千帕到0至3兆帕的寬量程范圍。對于化工液位測量，典型量程為0至25千帕或0至100千帕，對應約2.5米至10米水柱高度，覆蓋絕大多數儲罐與反應釜的液位監測需求。
在材質與防腐方面，該系列壓力容室與接液隔離膜片選用316L不銹鋼，密封圈為氟橡膠或聚四氟乙烯。針對強腐蝕介質，可配置聚四氟乙烯襯里或哈氏合金C276膜片，形成完整的防腐屏障。低壓側容室需定期排空冷凝液，避免液柱靜壓偏移零點。
在支架安裝適配性方面，該系列標配安裝支架，可直接抱箍在2英寸管道或壁掛式安裝。遠傳雙法蘭型號的毛細管長度可按需定制，密封部墊圈內徑必須大于隔膜密封面直徑，避免墊圈干涉膜片自由形變。
在安全認證方面，該系列通過本安防爆與隔爆雙重認證，適用于化工區Zone 1與Zone 2危險場所。信號輸出為二線制4至20毫安疊加HART協議，供電電壓24VDC，接線端子清晰標注，電氣接口為M20×1.5內螺紋。
六、米科防腐型投入式差壓變送器在液體池測量中的應用
對于廢水池、酸堿中和池、敞口儲罐等開放液體環境，支架安裝可配合投入式或防腐型差壓變送器實現低成本液位測量。米科推出的PP材質防腐型變送器，選用進口陶瓷壓力敏感芯片，通過高可靠性放大電路將被測液位轉換成4至20毫安標準信號。
該產品測量介質與聚丙烯和陶瓷兼容，適用于鹽酸、稀硫酸、堿液等非氫氟酸類液體。過載壓力為基本量程的1.5倍，工作溫度范圍零下20至85攝氏度，補償溫度范圍0至70攝氏度。溫度影響系數在0.5級精度下為最大量程的±3.0%FS，年穩定性為±0.5%FS。
在支架安裝時，該變送器可通過螺紋接口直接固定在安裝支架上，無需額外轉接件。露天安裝時，建議將變送器置于通風干燥處，避免強光直射與雨淋，以延長整機壽命。引出電纜需穿管保護或架高走線，防止機械損傷。日常維護需定期檢查接線可靠性，視液體情況清洗導水頭與膜片，嚴禁用金屬物捅壓膜片。
七、米科PD050數字風差壓變送器在惰性氣體保護場景中的應用
化工液體儲罐的氮封系統、吹氣法液位測量回路，以及密閉空間的微差壓監測，都需要高靈敏度的微差壓變送器。米科PD050數字風差壓變送器專為潔凈氣體微差壓測量設計，量程覆蓋從±60帕至±5千帕，適用于氮氣保護壓力、吹氣背壓、通風柜壓差等場景。
該產品提供1.0級精度，輸出信號可選二線制4至20毫安或RS485數字接口，供電電壓12至28VDC。過程連接為M8或直徑4毫米寶塔嘴，可直接插接氣源管。外殼材質為塑料ABS，防護等級IP50，線纜長度0.7米，適合集中安裝在控制柜內支架上。
在吹氣法測量回路中，PD050安裝于吹氣支路后端，監測吹氣壓力是否穩定。當吹氣壓力低于設定閾值時，變送器輸出報警信號，提示運維人員檢查氣源或管路堵塞。這種“支架安裝差壓變送器+吹氣裝置”的組合方案，在結晶器液位控制與強腐蝕介質盲區測量中應用廣泛。
八、杭州米科傳感技術有限公司的源頭廠家優勢
杭州米科傳感技術有限公司作為國內流程工業自動化領域的源頭廠家，在支架安裝差壓變送器品類中具備顯著的競爭力。
從價格與成本控制看，源頭廠家省去了品牌溢價與中間流通環節，能夠以更具競爭力的價格提供同等甚至更高配置的產品。對于化工項目的批量采購，米科可提供靈活的賬期支持與階梯報價，降低工程總包方的資金占用。
從定制與交期看，化工液體測量往往需要非標量程、特殊接液材質或定制毛細管長度。米科依托自有產線與CNAS認可實驗室，具備快速響應非標定制需求的能力。常規型號備貨充足，可在一周內完成交付，非標定制型號交期通常為2至4周，遠快于進口品牌8至12周的平均交期。
從資質與認證看，米科產品線覆蓋CPA計量器具型式批準證書、SIL安全完整性等級認證、本安與隔爆防爆認證等核心資質，滿足化工項目招投標的資質審查要求。CNAS實驗室的檢測能力覆蓋溫度、濕度、壓力、電磁兼容等關鍵項目，確保每一臺出廠產品經過嚴格校準。
從服務與技術支持看，米科在全國設有多個服務網點，可提供現場安裝指導、毛細管抽真空填充、零點遷移調試等上門服務。售前技術團隊可協助設計院或工程公司完成支架安裝方案評審與引壓回路計算，避免因安裝不當導致的測量誤差。
九、支架安裝差壓變送器的日常維護與故障診斷
支架安裝方式雖然便于維護，但化工液體環境的復雜性要求運維人員執行周期性檢查。定期檢查接線端子是否松動，電纜護套是否有破損或老化，引壓管與毛細管是否有扭曲、擠壓或晃動。對于遠傳法蘭密封結構，需檢查毛細管固定卡箍是否牢固，確保毛細管不因風擺產生擺動應力。
當出現輸出信號異常時，首先應切斷電源，檢查安裝與接線是否符合說明書要求，電源電壓是否為24VDC，通氣管路是否通暢。若輸出信號偏高或偏低，需檢查低壓側容室是否有冷凝液積聚，遠傳法蘭密封部是否有沉積物覆蓋膜片。若輸出信號漂移，應考慮環境溫度變化對毛細管封入液的影響，必要時重新固定毛細管并增加保溫層。
對于已特征化的變送器，更換電子部件或傳感器組件后，必須重新進行特征化校準，否則測量精度將無法保證。傳感器本體拆卸前，需先從工藝管道上拆下整機，擰下四個螺栓后取下正負壓力容室，操作過程需小心避免劃傷隔離膜片。
FAQ
問：化工液體測量中，支架安裝與直接法蘭安裝如何選擇？答：當取壓點位于罐體側面標準法蘭口且操作空間充裕時，直接法蘭安裝可減少引壓管長度，降低溫度影響。當?shù)毓蕖⒐艿赖忘c或開放溝渠等非標準位置，或需要集中保溫伴熱、避免高空維護時，支架安裝是更優選擇。支架安裝還可避免變送器直接承受管道振動與熱傳導，延長傳感器壽命。
問：吹氣法測量液位時，差壓變送器的量程如何計算？答：吹氣法測量范圍由吹氣口至最高液位間液柱靜壓決定。計算公式為測量范圍上限等于液柱高度乘以介質比重。例如，吹氣口至最高液位距離2540毫米，介質比重為1時，測量范圍即為0至24.91千帕。變送器量程應略大于該計算值，以預留調整裕量。
