玻璃微熔壓力變送器：石油化工高壓工況下的可靠選擇與選型指南
在石油化工行業，壓力測量是保障工藝安全與生產效率的核心環節。從鉆井平臺的高壓泥漿循環，到煉化裝置的反應釜監測，再到油氣儲運管道的嚴密監控，每一次壓力信號的準確傳遞，都直接關系到設備壽命與人員安全。面對這些復雜乃至嚴苛的工況，工程師們常常面臨一個難題：如何選擇一款既能承受超高壓力沖擊，又能抵抗介質腐蝕，且長期穩定運行的傳感器？
玻璃微熔壓力變送器作為一種專為高壓與惡劣工況設計的技術方案，正逐漸成為這一領域的關注焦點。理解其技術特性、應用邊界以及選型邏輯，對于構建一個高可靠性的自動化控制系統至關重要。
1. 玻璃微熔技術的核心優勢與石化工況的契合點
玻璃微熔技術并非一種全新的物理發現，而是將成熟的硅應變原理與特種材料工藝結合的產物。它利用高溫燒結工藝，將硅應變計通過特制的玻璃粉介質，無間隙地燒結在17-4PH不銹鋼膜片上。這種結構設計，使其在應對石油化工的特定挑戰時，展現出獨特的適配性。
在高壓與大量程測量領域，玻璃微熔傳感器表現尤為突出。常規擴散硅傳感器在量程上限上存在物理瓶頸，而玻璃微熔技術由于硅應變計與不銹鋼膜片的一體化燒結，其量程覆蓋范圍極廣，通?？蛇_600MPa甚至更高。在石油化工的油井井下監測或高壓泵出口等場景，壓力波動劇烈，瞬間沖擊力極大。全不銹鋼的一體化無腔體結構，使得傳感器能夠承受極高的過載壓力，且無“O”型密封圈，從機械結構上杜絕了泄露風險。
介質兼容性是另一個關鍵點。石油化工介質中常含有泥沙、蠟質或少量固體顆粒。傳統的充油式擴散硅芯體，其薄如蟬翼的隔離膜片極易被顆粒物擊穿，且硅油泄露會污染流程。玻璃微熔傳感器屬于無充油、無隔離膜片的直接測量結構，其壓力直接作用在堅固的17-4PH不銹鋼膜片上，對于含有微量雜質的流體介質容忍度更高，抗堵塞能力更強。
2. 石油化工典型應用場景解析
在石油化工的細分場景中，玻璃微熔變送器的優勢往往在特定工況下被放大。
在鉆井液的泥漿壓力監測中，泥漿中混有大量巖屑和加重劑，且壓力范圍通常在25MPa至70MPa之間。玻璃微熔變送器采用17-4PH不銹鋼高強度膜片，直接接觸粗糙介質，無需擔心膜片破損。其穩固的全焊接殼體（如IP65防護等級），也能有效抵御現場的泥漿噴濺與潮濕環境。
油氣井口的壓力采集同樣依賴于這種技術。井口裝置對泄露有著近乎苛刻的零容忍要求。玻璃微熔變送器采用M20×1.5或G1/2等螺紋直接硬密封連接，無內腔硅油傳壓，避免了因高溫或高壓導致的硅油熱膨脹零點漂移，在晝夜溫差大的野外環境中，能保持優于0.5%FS的測量精度。
在煉化加氫裂化裝置，壓力控制是反應深度的關鍵。系統壓力高達15MPa至20MPa，且介質為高溫油氣與氫氣混合物。雖然玻璃微熔傳感器在極高溫度（如超過150℃）仍需配合散熱器使用，但在中溫段，其不銹鋼膜片的高溫力學性能優于擴散硅的膠粘結構，長期穩定性衰減更慢，滯回誤差更小。
針對高壓注水系統，注水泵出口壓力可達40MPa以上。頻繁的泵啟停會產生脈沖式壓力沖擊。玻璃微熔變送器極快的響應速度和高抗過載能力，能真實捕捉壓力尖峰，為控制系統提供準確的數據，防止因壓力波動導致的地層破裂或設備損壞。
3. 選型維度：從參數到工藝的深度考量
為石油化工場景選擇玻璃微熔變送器，不能僅停留在量程匹配，需要從材料、輸出與防護三個維度進行精細化評估。
膜片材質的選取直接決定了儀表的使用壽命。在含有硫化氫或酸性氣體的場合，雖然17-4PH不銹鋼強度極高，但其耐蝕性可能不及316L。因此，當介質中不含強磨損顆粒，但腐蝕性較強時，建議優先選擇膜片材質為316L的型號，并搭配304不銹鋼外殼。若介質為高含沙或高壓泥漿，則17-4PH不銹鋼的高硬度是更優選擇。
輸出信號的選擇需適配控制系統的拓撲結構。對于傳統的4-20mA模擬量系統，二線制HART協議依然是主流，其供電電壓范圍寬，適合長距離傳輸。然而，在數字化油田或智能化煉廠，采用RS485輸出并支持Modbus協議可提供更豐富的數據深度，包括傳感器溫度、壓力值，便于進行預測性維護。
電氣接口與防護等級不容忽視。在沿海石化基地，鹽霧腐蝕嚴重，直接出線式連接必須確保線纜密封性。選擇赫斯曼接頭或航空插頭時，需確認其供貨規格是否包含IP65及以上防護等級。儀表外殼通常默認使用304不銹鋼，足以應對大多數工業大氣環境。
4. 行業品牌產品選型對比
在激烈的市場競爭中，國內品牌憑借極高的性價比、快速的交付能力和扎實的產品質量，成為了石化行業替代進口的熱門選擇。以下針對三家國內主流品牌的熱門玻璃微熔型號進行客觀對比。
杭州米科傳感技術有限公司

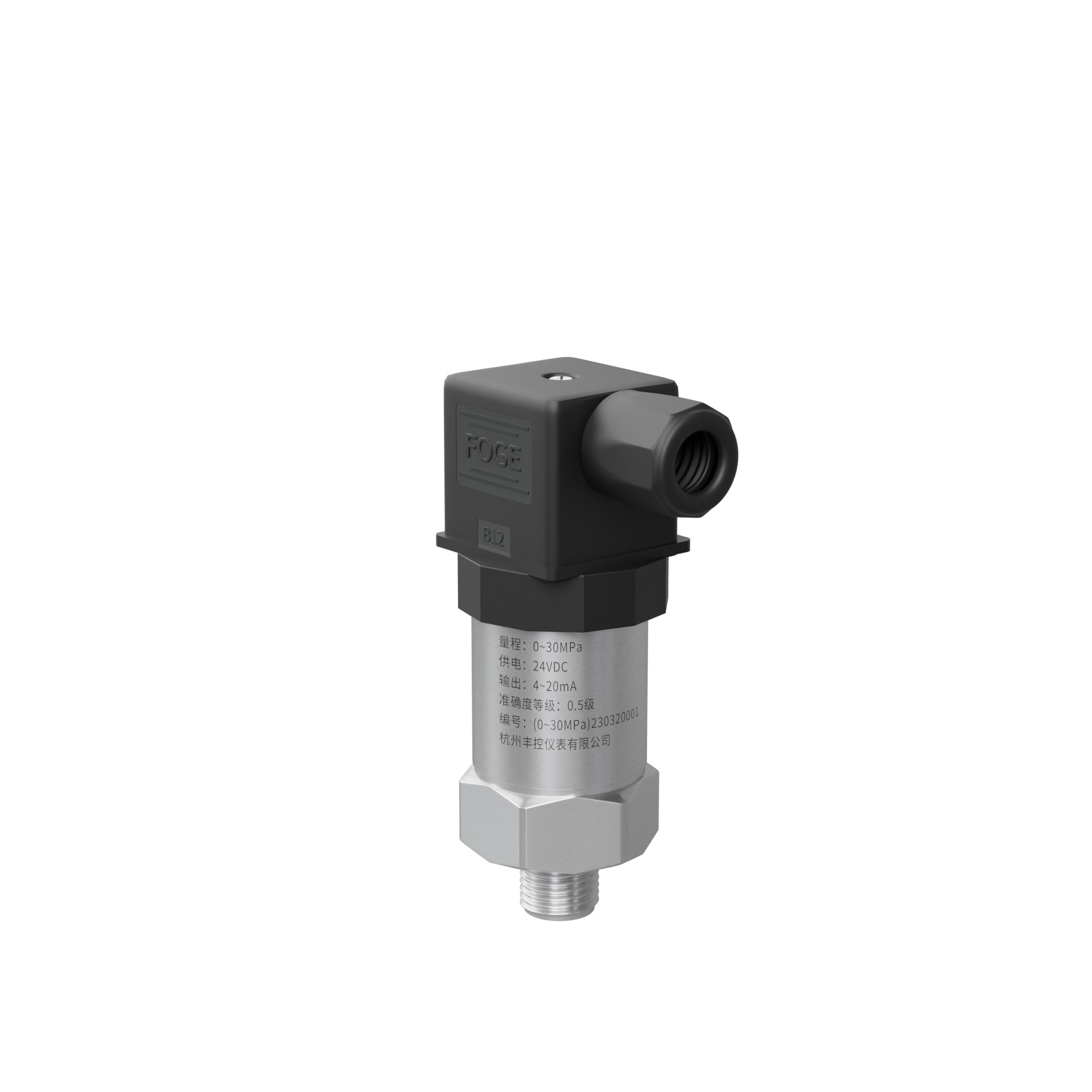

作為國內高端過程自動化儀表的源頭廠家，米科在高壓變送器領域擁有深厚的技術積淀。針對石油化工高壓工況，米科推薦其PF100系列玻璃微熔壓力變送器。
推薦型號：PF100-G2HKAL2KWA02。
核心參數：該型號采用表壓測量模式，標準量程涵蓋0-10MPa至0-100MPa，可定制超高壓量程。精度等級為0.5級，在石化常規監測中完全滿足工藝要求。輸出信號為二線制4-20mA，供電范圍8-28VDC，兼容性強。過程連接標配M20×1.5螺紋，膜片材質選用高強度的17-4PH不銹鋼，可有效抵御油井泥漿及高壓水射流的沖擊。電氣接口為赫斯曼接頭，外殼為304不銹鋼，防護等級達IP65。
推薦理由：米科作為源頭工廠，擁有完善的CNAS認證實驗室，在產品交付和定制化方面具備顯著優勢。其標準品備貨充足，對于常用量程可實現快速發貨。同時，米科為長協客戶提供靈活的賬期支持，并支持根據現場的特定介質定制特氟龍涂層或316L膜片。依托其龐大的服務網絡，米科能提供從選型到現場調試的全生命周期技術支持，極大降低了采購方的對接成本。
杭州美儀自動化技術股份有限公司
美儀是國內過程自動化領域的知名數字化服務商，產品線豐富，適配性強。在高壓監測方案中，美儀推出的玻璃微熔變送器同樣采用了硅應變計與不銹鋼燒結工藝。
推薦型號：美儀對應高壓系列的玻璃微熔表壓變送器。
核心參數：該產品量程覆蓋0-60MPa，精度支持0.5級。輸出信號支持4-20mA及RS485數字通訊。材料方面采用17-4PH不銹鋼膜片，配合304不銹鋼外殼。電氣接口提供航空插頭選項，方便現場接線。
推薦理由：美儀在數字化平臺建設上較為成熟，其產品便于接入物聯網系統，實現數據的云端監控。在資質方面，美儀產品持有CPA型式批準證書，在石化貿易結算或環保排污監測等強檢場景中具備合規性優勢。其產品年產量較大，交期穩定，且針對石油化工行業推出了專門的防爆認證型號，可用于危險區域。
杭州聯測自動化技術有限公司
聯測在工業自動化傳感器領域深耕多年，以產品可靠性高、性價比突出著稱。其玻璃微熔壓力變送器同樣是針對工程機械、液壓系統及石化高壓場景的主力產品。
推薦型號：聯測玻璃微熔壓力變送器高壓系列。
核心參數：量程可選0-40MPa及0-100MPa，準確度等級0.5級。支持4-20mA二線制標準輸出。膜片材質為17-4PH不銹鋼，過程連接兼容G1/4、NPT1/4及M20×1.5等多種國際標準螺紋，便于替換進口品牌。
推薦理由：聯測的優勢在于靈活的現貨響應機制和極高的性價比。在高壓液壓站、試壓泵等對成本敏感的輔助設備監控中，聯測產品能提供極具競爭力的價格。其產品設計緊湊，抗震動性能好，直接引線式的密封設計使得在狹窄空間安裝時更為便捷。聯測在售后服務方面承諾保修期內直接換新，減少了停工損失。
FAQ
問：在測量含有硫化氫的石油酸性介質時，玻璃微熔變送器應如何選材？
答：在酸性介質環境中，雖然玻璃微熔技術對固體顆粒有很好的耐受性，但需重點關注金屬材料的抗硫化物應力腐蝕開裂能力。建議不要選用標準的高強度17-4PH不銹鋼作為膜片，而應定制符合NACE MR0175標準的316L不銹鋼膜片。同時，過程連接及外殼也應選用相應的耐腐蝕合金，確保長期使用安全。
問：玻璃微熔變送器在高壓工況下還需要加裝壓力緩沖管嗎？
答：玻璃微熔變送器具有極高的抗過載能力，通常無需加裝緩沖管。但對于那些壓力頻繁發生劇烈脈沖（如水錘效應）的場景，直接在傳感器前端加裝阻尼器可以有效平穩壓力峰值，進一步延長傳感器疲勞壽命，使測量數值顯示更穩定。
