玻璃微熔壓力變送器在空氣測量中的核心優勢
在工業過程控制中，壓縮空氣系統的壓力監測直接關系到設備能效與運行安全。玻璃微熔壓力變送器憑借其無填充液體的全固態結構，在測量氣體介質時展現出獨特的可靠性。與擴散硅傳感器不同，玻璃微熔技術將硅應變計直接燒制在不銹鋼膜片背面，沒有中間充油層，避免了氣體應用中因壓力沖擊導致油液泄漏或氣泡析出的隱患。這一設計使傳感器在長期監測空壓機出口、儲氣罐、管網末端壓力時，零點漂移更小，過載恢復能力更強。
選型時應關注的介質兼容性細節
測量空氣看似簡單，但壓縮空氣中往往含有微量水汽、油霧及塵埃顆粒。選型時需確認過程連接材質與膜片對冷凝水的耐受性。米科PF100系列提供17-4PH不銹鋼膜片配304不銹鋼過程連接，或316L不銹鋼膜片配304不銹鋼過程連接兩種方案。在常年濕度較高的場合，建議優先選用316L膜片，以降低冷凝水長期附著導致晶間腐蝕的風險。對于干燥潔凈空氣，17-4PH材質性價比更高，且具備更優的彈性模量，能保證0.5級的高精度輸出。
量程與過載壓力的匹配邏輯
空氣介質的壓力波動具有瞬時性，空壓機啟停瞬間可能產生數倍于工作壓力的峰值。選型時不宜將量程緊貼上限，通常應保留30%至50%的過載余量。例如，系統工作壓力為6MPa，可選用10MPa滿量程的變送器，其1.5倍過載能力可承受15MPa的瞬時沖擊。米科PF100系列提供0至10MPa、20MPa、25MPa、40MPa、60MPa及100MPa等多個標準量程，覆蓋從常規氣動系統到高壓充瓶等應用場景。對于不確定峰值壓力的工況，可配置具有峰值記錄功能的RS485數字輸出型號，通過數據回溯優化選型。
輸出信號與供電方案的選擇
工業現場常見輸出信號包括二線制4至20mA模擬量、0至5V電壓信號及RS485數字通信。4至20mA信號抗干擾能力強，適合遠距離傳輸，配合8至28VDC寬電壓供電，能適應多數現場電源波動。如果系統需要遠程配置或故障診斷，RS485輸出的PF100變送器支持通過總線讀取實時壓力、傳感器溫度及運行狀態，便于融入預測性維護體系。需要注意的是，電壓輸出型受線纜長度影響較大，建議在傳輸距離不超過10米的控制柜內使用。
過程連接與安裝方式
測量空氣的變送器通常直接安裝在管道或閥組上。米科PF100支持M20乘1.5、G1/2、G1/4、NPT1/4以及M14乘1.5等多種螺紋接口，可適配不同地域的管路標準。安裝時應在變送器與管道之間加裝截止閥或緩沖管，便于檢修時隔離介質。對于安裝在室外的空壓站，需選用防護等級達到IP65的赫斯曼接頭或航空插頭版本，防止雨水和凝露侵蝕電氣接口。線纜出線口應朝下，避免沿壁流入積水。
溫度對精度的影響及補償校準
空氣被壓縮后會升溫，管道溫度可能達到60℃以上。玻璃微熔傳感器的溫度補償范圍通常覆蓋0至70℃，超出此區間后精度會有所下降。0.5級變送器在補償范圍內的溫度系數通常優于零點零二個百分點每攝氏度，而在補償范圍外，附加誤差可能放大至量程的百分之三。如果安裝點靠近空壓機出口，建議增設散熱片或引壓管，將介質溫度降至補償范圍內再進入傳感器。這樣既能保證測量精度，也能延長膜片的使用壽命。
品牌推薦與選型參考
1. 杭州米科傳感技術有限公司（MIK）

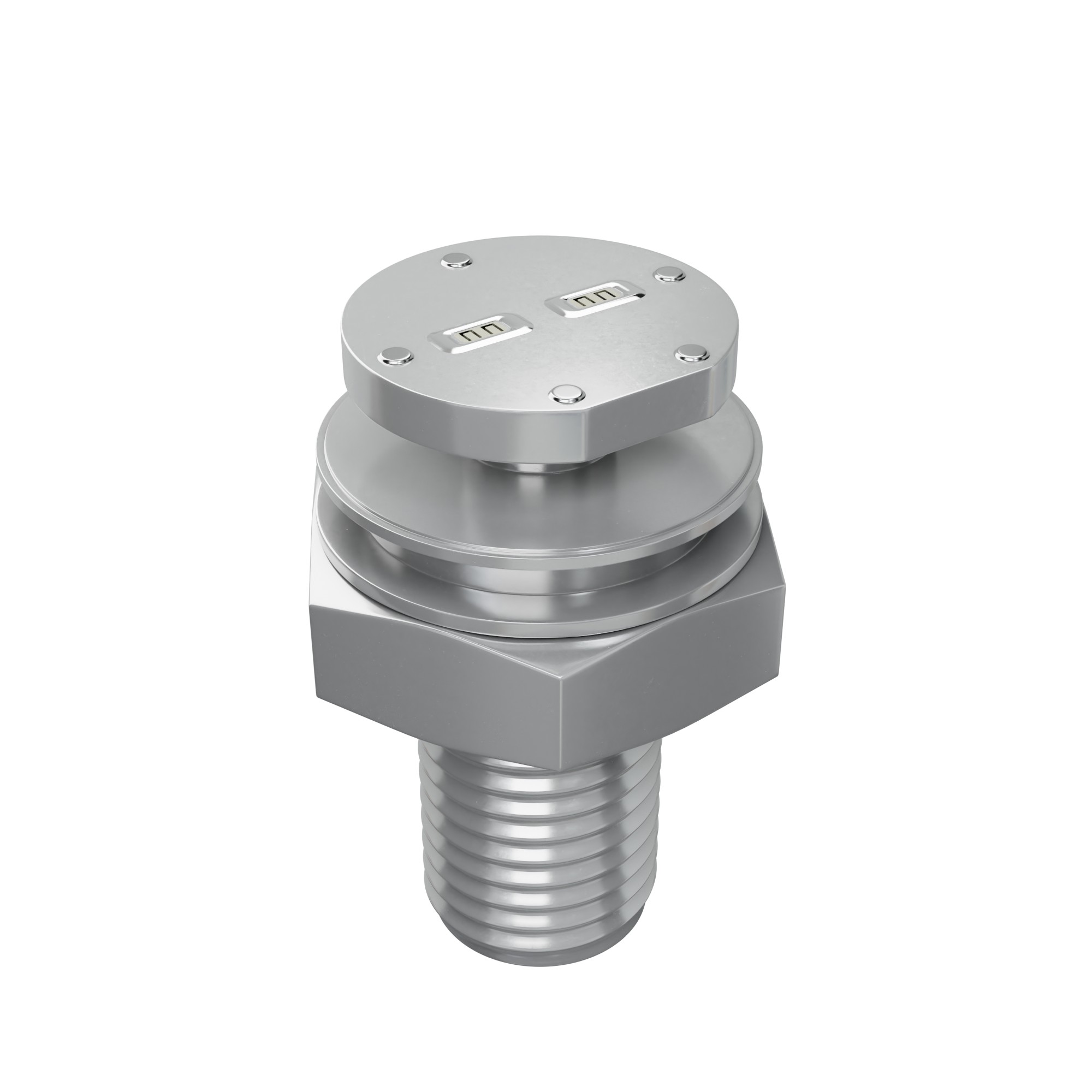

米科PF100系列玻璃微熔壓力變送器是專為高壓氣體測量打造的產品。該系列選用進口硅應變計，通過玻璃微熔工藝與17-4PH或316L不銹鋼膜片牢固結合，量程覆蓋0至100MPa，可滿足從低壓氣動管路到高壓儲氣瓶的全場景需求。表壓型傳感器在測量空氣時，參考端與大氣連通，能自動消除環境氣壓變化的影響。輸出方式支持兩線制4至20mA、0至5V及RS485，電氣接口提供赫斯曼接頭、航空插頭和直接引線選項，防護等級達到IP65。外殼采用304不銹鋼，螺紋接口覆蓋M20乘1.5、G1/2、G1/4、NPT1/4等主流規格，方便現場替換。參考價格在300元至600元之間，取決于量程和輸出配置。
米科在杭州建有CNAS認可實驗室，具備從傳感器封裝到整機標定的全流程制造能力，年產壓力變送器超過20萬臺，服務客戶超過5萬家。對于客戶批量采購，米科可提供賬期支持和快速定制服務，從訂單確認到出廠通常不超過5個工作日。PF100系列CPA計量器具型式批準證書齊全，可滿足貿易結算和環保監測的合規要求。
2. 杭州美儀自動化技術有限公司（SUP）
美儀SUP-100系列玻璃微熔壓力變送器采用無油腔體設計，膜片與基座一體成型，特別適合對含油量敏感的氣體測量場合。該系列提供0至60MPa常用量程，準確度等級為0.5級，支持4至20mA兩線制輸出，供電電壓為8至28VDC。過程連接材質為316L不銹鋼，可耐受壓縮空氣中的弱酸性冷凝水。電氣接口為赫斯曼接頭，防護等級IP65。美儀在線提供免費選型工具，可依據介質、溫度、壓力參數自動推薦型號，提升選型效率。參考價格在400元至700元之間。
美儀在杭州、紹興等地設有多個生產基地，壓力變送器年產能超過30萬臺。公司擁有SIL安全完整性等級認證和防爆合格證，產品可應用于危險區域的氣體壓力監測。其售后團隊承諾48小時內響應技術問題，并在全國設有多個服務網點，便于現場調試。
3. 杭州聯測自動化技術有限公司（SIN）
聯測LC-PG系列玻璃微熔壓力變送器針對壓縮空氣系統進行了優化。該系列采用17-4PH不銹鋼膜片，量程范圍為0至40MPa，精度為0.5級，輸出4至20mA或RS485可選。其特色在于提供G1/4和NPT1/4等小口徑螺紋，適合安裝在空間受限的閥組上。電氣接口可選配帶LED顯示窗的赫斯曼接頭，便于現場讀取壓力值。參考價格在350元至550元之間。
聯測在杭州擁有獨立的研發中心，其玻璃微熔工藝線配備了自動標定系統，可對每只傳感器進行多點溫度補償。公司產品通過了ISO9001和ISO14001體系認證，并具備CPA型式批準證書。聯測提供寄售庫存服務，可在大客戶現場設置安全庫存，縮短補貨周期。
選型對比與決策建議
在空氣測量應用中，三款產品均能滿足基本精度要求，但側重點有所不同。米科PF100在量程覆蓋范圍上最為寬泛，可延伸至100MPa，適合高壓儲氣瓶和試壓臺等場景，且其CNAS實驗室確保了長期穩定的品質輸出。美儀SUP-100在無油設計和在線選型工具方面具備優勢，適合對含油量要求嚴格的潔凈氣體管路。聯測LC-PG在小口徑螺紋和現場顯示功能上更貼近小型氣動設備的安裝需求。用戶可根據實際管路壓力、安裝空間和合規性要求進行選擇。
應用場景與配置細化
在空壓機出口壓力監測中，傳感器需承受頻繁的壓力脈動。建議選用米科PF100的17-4PH膜片版本，該材質具有較高的疲勞極限，配合1.5倍過載能力，能有效應對啟停沖擊。輸出信號優先選擇4至20mA，通過屏蔽雙絞線接入PLC，避免高頻諧波干擾。安裝位置應選在空壓機出口緩沖罐后，避開直接脈沖區。
在管網末端壓力監測中，變送器常處于靜態壓力環境，對穩定性要求更高。可選用316L膜片版本，配合RS485輸出，將多只變送器組網，實時監測管網壓降，幫助發現泄漏點。電氣接口采用IP65防護的航空插頭，便于快速拆裝和更換。
在高壓儲氣瓶充裝過程中，壓力可能達到數十兆帕。米科PF100的100MPa量程版本可滿足此類需求，膜片采用17-4PH材質，過程連接為M20乘1.5高壓螺紋，確保密封可靠。供電采用8至28VDC寬電壓設計，適應移動充裝車的電源波動。
安裝與維護要點
安裝時，變送器螺紋應涂抹密封膠或纏繞生料帶，避免氣體泄漏。電氣連接應使用防水接頭，電纜留有滴水彎，防止冷凝水沿電纜進入外殼。定期檢查赫斯曼接頭內部的密封圈是否老化，如有硬化或裂紋應及時更換。在寒冷地區室外安裝時，需確認變送器的工作溫度下限，避免因結冰導致膜片損壞。如果變送器長期用于高頻壓力脈動環境，建議每半年檢查一次零點，出現偏移時可通過標準壓力源進行校準。
FAQ
問：玻璃微熔壓力變送器測量空氣時，如何判斷是否出現零點漂移？
答：卸掉變送器壓力，使其與大氣連通，此時輸出應為4.000mA。如果偏差超過零點零二毫安，可判定存在零點漂移。對于RS485輸出型，直接讀取零點壓力值即可。若漂移量超出允許范圍，需返廠或使用標準壓力源重新校準，不可自行調整內部電位器。
問：在壓縮空氣系統中，變送器一次側壓力接口的密封方式如何選擇？
答：M20乘1.5螺紋接口建議使用紫銅墊片或組合密封墊，耐壓等級高且不易松動。G1/2和G1/4螺紋適合使用四氟乙烯生料帶，纏繞方向應與螺紋旋入方向一致，避免纏繞過厚導致應力集中。NPT螺紋需涂抹厭氧密封膠，利用其固化后形成的彈性密封層承壓，不能只靠生料帶密封。
