在石油、化工、電力、冶金等現代工業的核心流程中，壓力參數的精確測量與控制是保障生產安全、提升工藝效率、實現節能減排的關鍵環節。特別是在存在爆炸性氣體或粉塵的危險環境中，對測量儀表的安全性與可靠性提出了更為嚴苛的要求。2026年，防爆壓力變送器作為工業自動化儀表領域的重要成員，其技術內涵與功能設計已進入一個全新的階段，不僅繼承了傳統儀表穩定可靠的基因，更在核心傳感技術、信號處理、環境適應性及智能化方面實現了顯著升級與創新。
一、測量原理與內部構造
防爆壓力變送器的核心在于其壓力傳感與信號轉換機制。目前主流產品主要采用兩種高精度傳感技術：單晶硅諧振式技術與擴散硅壓阻式技術。單晶硅技術利用硅材料本身的優異力學特性，通過微機電系統（MEMS）工藝制造出高精度的諧振梁或膜片。當過程壓力通過隔離膜片和填充液傳遞至硅芯片時，芯片的固有頻率會發生與壓力成比例的變化，通過檢測頻率變化即可精確反算出壓力值。這種技術具有極高的精度、優異的長期穩定性和抗干擾能力，部分高端型號的準確度可達±0.075%FS。另一種廣泛應用的擴散硅壓阻技術，則是基于壓阻效應。在硅襯底上通過擴散工藝形成惠斯通電橋，當壓力作用于硅膜片時，膜片產生形變，導致電橋橋臂電阻值發生變化，從而輸出與壓力成正比的毫伏級電壓信號，再經由高性能的專用集成電路（ASIC）進行放大、線性化、溫度補償等處理，最終轉換為標準的工業信號。

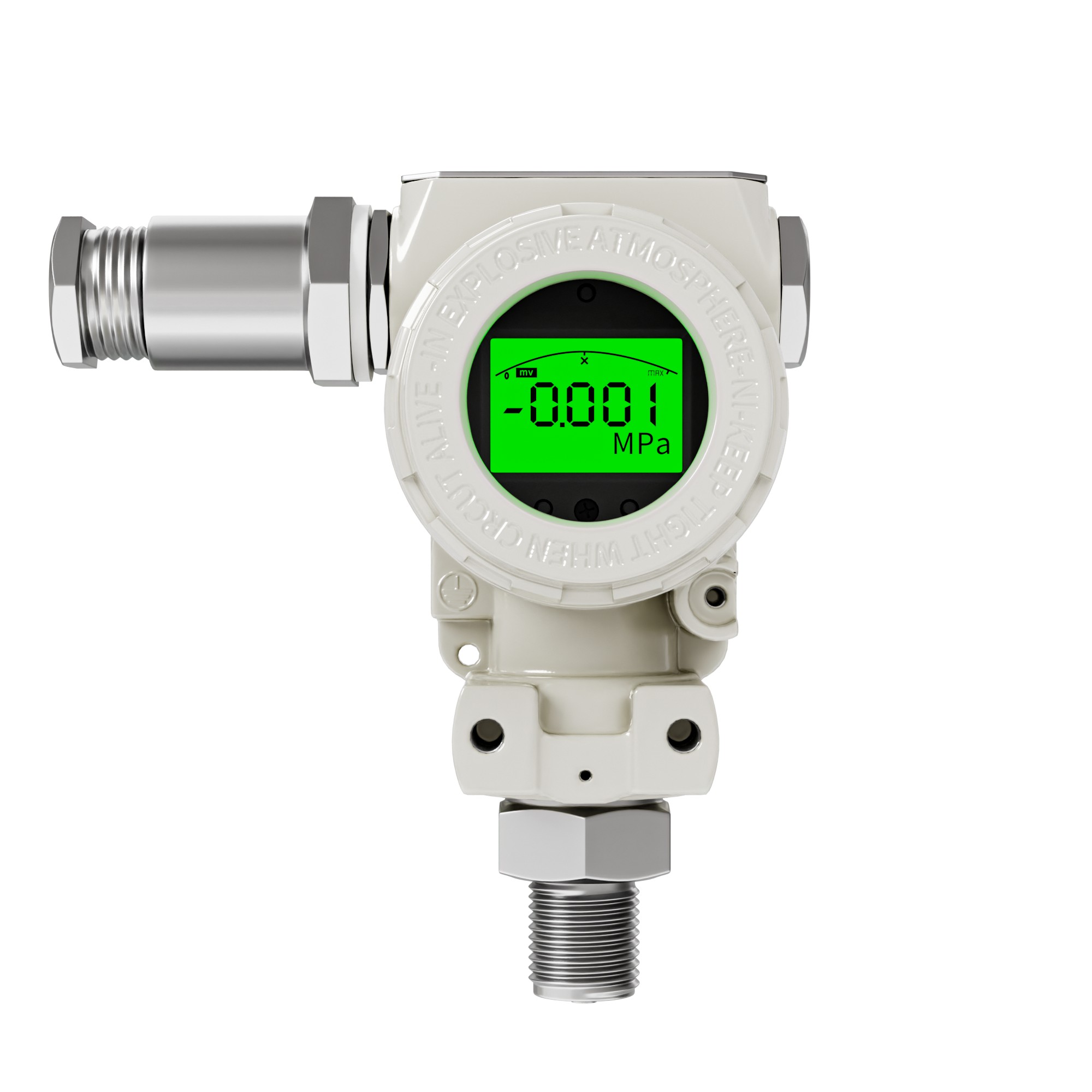

從內部構造來看，一款典型的防爆壓力變送器通常由過程連接單元、傳感器模塊、電子處理單元和防爆外殼四大部分構成。過程連接單元直接與被測介質接觸，通常采用316L不銹鋼等耐腐蝕材料，通過螺紋（如M20×1.5、NPT 1/2）或法蘭與工藝管道連接。傳感器模塊是“心臟”，包含了前述的硅傳感器芯片、過載保護膜片以及填充液系統，實現了壓力到電信號的初步轉換。電子處理單元則是“大腦”，集成了微處理器、模數轉換器、存儲器和通訊模塊，負責對原始信號進行復雜的補償、運算，并驅動輸出。防爆外殼是保障設備在危險區域安全運行的“鎧甲”，根據防爆原理不同，主要分為隔爆型（Ex d）和本安型（Ex ia）。隔爆型外殼具有足夠的機械強度，能將內部可能產生的電火花或高溫限制在外殼內，即使內部發生爆炸也不會引燃外部環境。本安型則是通過限制電路的能量，使其在任何故障狀態下產生的電火花或熱效應均不足以點燃爆炸性混合物。2026年的產品在防爆認證上更為全面，常見防爆標志如Ex d IIC T6 Gb、Ex ia IIC T4 Ga等，并嚴格符合GB/T 3836系列國家標準及IEC國際標準。
二、技術參數與功能模塊
技術參數是衡量產品性能的標尺。當前主流防爆壓力變送器的測量范圍覆蓋極廣，差壓測量可從-100kPa至3MPa，表壓測量可從0.6kPa至60MPa，絕壓測量則從10kPa起步。供電方式靈活，支持（12~42）VDC寬電壓供電，典型值為24VDC。輸出信號以（4~20）mA兩線制模擬量為主流，同時越來越多地集成數字通訊接口，如支持HART協議的疊加數字信號，或獨立的RS485接口并采用Modbus RTU等開放協議，方便接入DCS、PLC或物聯網平臺。產品的環境適應性極強，工作環境溫度范圍可達-40℃至85℃，介質溫度范圍覆蓋-40℃至100℃，防護等級普遍達到IP67，能夠抵御粉塵侵入和短暫浸泡。長期穩定性是衡量儀表可靠性的關鍵指標，優質產品可做到±0.1%FS/3年。
在功能模塊的創新上，2026年的產品呈現出明顯的智能化與集成化趨勢。首先是強大的自診斷與狀態監測功能。微處理器可實時監控傳感器健康狀況、電路工作狀態、環境溫度影響等，并通過輸出信號、數字通訊或本地顯示屏（可選）提供預警信息。其次是靈活的組態與遠程管理能力。用戶可以通過手持終端、專用軟件或系統上位機，在不打開儀表蓋的情況下，遠程修改量程、阻尼時間、輸出線性（如平方根輸出）、工程單位等參數，極大提升了調試與維護效率。此外，一些高端型號還集成了多變量測量功能，例如在測量差壓的同時，還能輸出靜壓和溫度值，為流量計算的溫壓補償提供一體化解決方案。
三、運行特性與適用場景
該系列產品的運行特性突出表現在高精度、高穩定性和強抗過載能力上。專利的雙過載保護膜片設計，使得儀表能夠承受遠高于其量程上限的單向靜壓，例如在測量微小差壓時，可承受高達40MPa的管道靜壓，有效防止因誤操作或壓力沖擊導致的傳感器損壞。同時，先進的溫度補償算法確保了儀表在寬溫域內都能保持優異的測量精度。
防爆壓力變送器的適用環境明確指向存在爆炸性危險的工業場所。根據國家標準，其適用于工廠內具有IIA、IIB、IIC類，溫度組別T1至T6的可燃性氣體或蒸汽與空氣形成的爆炸性混合物的1區、2區危險環境。同時，它對安裝環境也有一定要求，如環境溫度通常在-20℃至40℃之間（帶液晶顯示時需注意低溫限制），相對濕度不大于95%，無強烈的振動和沖擊，周圍介質不應具有對不銹鋼和鋁合金起嚴重腐蝕作用的成分。
在細分應用行業與落地場景方面，該產品幾乎貫穿了所有流程工業。在石油化工行業，它被用于監測反應釜、分餾塔、儲罐的壓力，以及通過差壓法測量液位和流量（如孔板流量計配套），是確保安全生產、優化反應條件的關鍵儀表。在天然氣輸配領域，用于城市門站、調壓箱的壓力監控與貿易計量。在電力行業，鍋爐汽水系統、蒸汽管道的壓力監測離不開它。在冶金行業，高爐鼓風壓力、軋機液壓系統壓力監控是其典型應用。在水務與環保領域，用于管網壓力監測、污水處理曝氣池的差壓液位測量等。一個具體的案例是，在大型化工廠的乙烯裂解裝置中，多臺防爆差壓變送器被用于測量裂解爐爐膛負壓和關鍵工藝管道的差壓流量，其高精度和本安防爆特性，為這個高溫、高壓、易燃易爆的復雜環境提供了可靠的數據支撐，直接關系到裝置運行的安全性與能效。
四、產品選型與安裝、運維指南
面對市場上多樣的產品型號，正確的選型是成功應用的第一步。選型時需按順序明確以下幾點：
1. 測量類型：首先確定是測量表壓、絕壓還是差壓。
2. 量程范圍：根據工藝壓力正常操作值和可能的最大、最小值，選擇留有適當余量（通常為正常值的1.5倍）的量程，并優先選擇量程代碼較低的產品以獲得更優性能。
3. 精度等級：根據控制要求選擇，常規過程控制可選±0.1%FS，高精度計量或控制場合可選±0.075%FS。
4. 過程連接與材質：根據現場管道接口選擇螺紋規格（如G1/2、NPT 1/2），根據介質腐蝕性選擇接液部分材質，通常為316L不銹鋼。
5. 輸出與通訊需求：確定需要（4~20）mA模擬量輸出，還是需要疊加HART或獨立的RS485數字通訊。
6. 防爆與防護等級：明確現場危險區域等級和氣體組別，選擇對應的本安型或隔爆型，防護等級通常不低于IP65。
7. 環境適應性：考慮現場的環境溫度、介質溫度是否在儀表允許范圍內。
8. 附加功能：是否需要本地顯示、是否需要特殊的認證（如船用、SIL認證）等。
安裝是保證測量準確性和使用壽命的重要環節。安裝前需核對銘牌信息與工藝條件是否相符。安裝位置應盡量選擇在過程介質平穩、無劇烈波動、便于觀察和維護的地方。對于測量氣體壓力，變送器宜安裝在工藝管道的上部；測量液體壓力，宜安裝在管道的側下部，以避免沉積物堵塞。安裝時，應使用合適的扳手夾緊變送器的六角底座進行旋緊，切勿直接扭轉表頭或接線腔體，以防內部線路損壞。對于螺紋連接，務必使用合適的密封材料（如聚四氟乙烯生料帶）確保密封，防止泄漏導致壓力測量不準。電纜引入裝置必須使用符合防爆要求的格蘭頭，并確保壓緊密封圈。接線應嚴格按照端子標識進行，并確保在斷電狀態下操作。對于隔爆型產品，安裝后務必保證隔爆接合面的完好與清潔，任何劃傷都可能影響防爆性能。
日常運維工作以預防性檢查和定期校準為主。日常巡檢應注意觀察儀表顯示（如有）是否正常，外觀有無腐蝕或損壞，引壓管路有無泄漏。定期（通常建議每1-2年，或根據工藝重要性確定）應對儀表進行零點檢查和量程校準，可利用手操器或上位機軟件進行遠程校準，或拆下后送至標準實驗室進行離線校準。保持儀表及接線端子的清潔干燥，防止灰塵和潮氣積聚。當儀表出現故障時，可首先通過其自診斷功能獲取錯誤代碼，再結合說明書進行排查，常見問題包括接線錯誤、電源故障、引壓管堵塞或泄漏等。非專業人員不得擅自打開防爆外殼進行維修。
展望未來，隨著工業4.0和智能制造的深入推進，防爆壓力變送器將更深地融入工業互聯網體系。其內置的傳感器數據與設備狀態信息，將成為工廠數字化資產的重要組成部分，為預測性維護、能效優化和全生命周期管理提供堅實的數據基礎。技術的持續迭代，將始終圍繞著更精準、更可靠、更智能、更安全的核心目標，為現代工業的安全生產與高效運行保駕護航。
