在工業自動化控制系統中，壓力參數的精確測量與可靠傳輸是實現過程監控、安全聯鎖和優化控制的基礎。作為工業現場感知層的關鍵一環，壓力變送器的性能直接關系到整個系統的穩定與效率。在眾多產品形態中，2088殼體壓力變送器以其緊湊的結構、可靠的性能與廣泛的適應性，成為流程工業、設備制造及環境監測等領域的通用選擇。本文旨在對2026年技術背景下，基于2088殼體的壓力變送器產品進行全方位解析，從原理、構造到選型應用，為相關從業人員提供一份詳實的技術參考。
2088殼體壓力變送器是一種將物理壓力信號轉換為標準電信號（如4-20mA、0-10V或數字信號）的現場儀表。其核心價值在于實現壓力的遠程、連續和精確測量。該系列產品通常設計為非防爆場合的通用型儀表，適用于對空間有一定要求，且需要穩定可靠測量的工業環境。
在行業應用上，其覆蓋面極廣。在石油化工領域，用于監測管道、反應釜和儲罐的壓力；在電力行業，監控鍋爐、汽輪機系統的蒸汽與水壓；在水處理與環保工程中，測量泵站出口壓力、管網壓力及過濾系統壓差；在暖通空調（HVAC）系統中，用于風管靜壓、水系統壓力監測；在食品飲料、制藥等衛生要求較高的行業，平膜結構的型號能有效避免介質殘留，滿足清潔要求。此外，在工程機械、樓宇自控、實驗室設備等場景中也隨處可見其身影。
壓力變送器的核心工作原理基于壓阻效應或電容效應。以廣泛應用的硅壓阻式傳感器為例，其壓力敏感核心是一個硅材料的壓阻芯片。當壓力通過過程連接（如螺紋接口）作用于隔離膜片時，膜片產生微小形變，通過內部填充的硅油將壓力無損失地傳遞到壓阻芯片上。芯片上的惠斯通電橋電阻值隨之發生改變，產生與壓力成正比的毫伏級差分電壓信號。
該微弱信號隨后被送入變送器內部的高精度、低漂移專用集成電路（ASIC）進行放大、線性化、溫度補償和信號調理，最終轉換為工業標準信號輸出。對于帶顯示功能的型號，還集成了微處理器和液晶顯示屏，可實現現場讀數、單位切換和參數設置。
2088殼體的典型內部構造自上而下主要包括：
1. 上殼體與電氣腔：通常為鋁合金材質，提供IP65防護等級。內部容納接線端子、信號處理電路板，對于數顯型號，則集成顯示模塊。電氣接口多為M20×1.5纜塞。
2. 傳感器腔：核心部件所在，內部封裝有壓力傳感器芯體（充油或不充油）及其基礎調理電路。該部分與過程接口緊密相連。
3. 過程連接與膜片：直接與被測介質接觸的部分。根據測量需求，可選擇表壓、絕壓或密封壓類型。過程連接螺紋常見的有M20×1.5、G1/2、G1/4、NPT1/2等。膜片材質至關重要，對于腐蝕性介質，通常選用316L不銹鋼或316不銹鋼，過程連接本體則常用304不銹鋼或316不銹鋼。平膜型號則采用無引壓孔的平面膜片，與介質大面積接觸，特別適用于粘稠、易結晶或衛生級場合。
一款標準的2088殼體壓力變送器，其技術規格定義了其性能邊界與應用范圍。主要參數包括：
- 供電與輸出：
- 供電范圍：根據輸出類型不同而有所差異。例如，二線制4-20mA輸出（不帶顯示）的典型供電范圍為9-30V DC；帶顯示或為電壓輸出時，供電范圍通常為12-30V DC。支持寬電壓輸入增強了現場適應性。
- 輸出信號：模擬量輸出包括二線制4-20mA（最常用）、1-5V、0-10V、0-5V。數字輸出則支持RS485通訊（常采用Modbus RTU協議），部分高端型號還支持HART協議或同時提供模擬量與數字量輸出。 - 測量性能：
- 測量范圍：覆蓋從微壓到高壓的廣闊區間，例如表壓測量可從-100kPa（負壓）到0-10kPa、20kPa、100kPa，直至0-10MPa、25MPa、60MPa等。絕壓測量范圍通常從0-30kPa開始。
- 準確度（精度）：常規型號為0.5級（即滿量程誤差±0.5%）。對于高精度要求的場合，可選擇0.25級或0.2級產品，但需注意，高精度等級通常在測量范圍大于100kPa時才可選。
- 長期穩定性：典型值為±0.2%FS/年，保證了儀表在長期使用中的可靠性。
- 環境適應性：
- 工作溫度：通常為-20℃至85℃，這是指變送器電子部分所處的環境溫度。
- 介質溫度：指與被測介質接觸部分的耐受溫度，同樣多為-20℃至85℃。對于更高介質溫度的應用，需選用帶散熱片的高溫型產品。
- 補償溫度：指保證精度指標的溫度區間，通常為-10℃至70℃。
- 防護等級：標準為IP65，可防塵并防止噴水侵入，滿足大多數工業現場需求。
- 機械與電氣特性：
- 過載能力：通常為150%滿量程，提供了一定的安全余量。
- 響應時間：對于模擬量輸出，壓力上升到90%FS的響應時間一般≤10ms；對于RS485輸出，因涉及數字處理，響應時間可能延長至100ms左右。
- 負載能力：對于電流輸出，負載電阻計算公式為（供電電壓U - 最小工作電壓）/ 0.02A。例如，對于12V供電的帶顯示4-20mA產品，最大負載電阻約為（12-11）/0.02 = 50Ω。
核心功能模塊除了基礎的信號變送外，現代2088殼體變送器常集成以下功能：

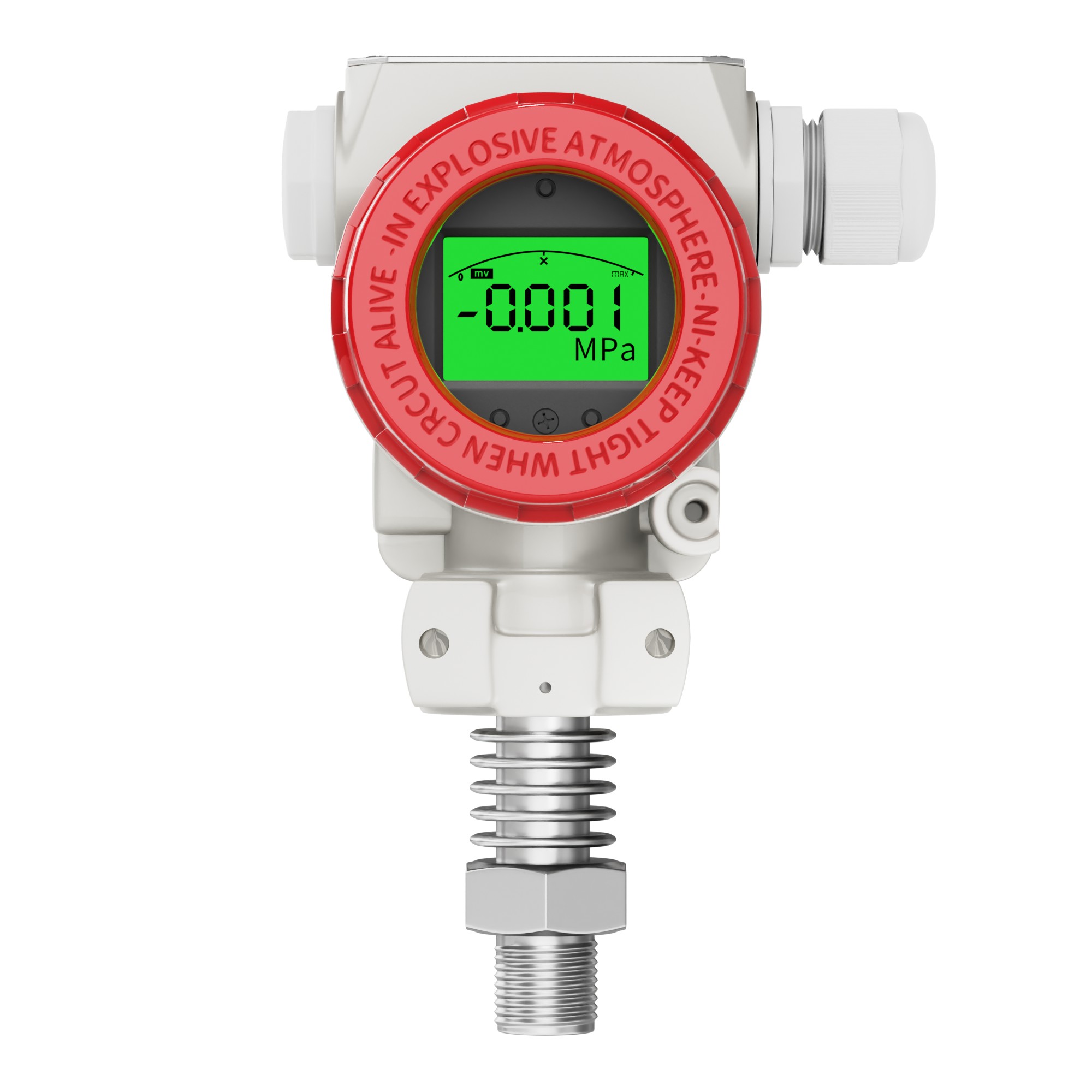

1. 本地數顯：帶背光的液晶顯示屏，可實時顯示壓力值、百分比、電流值及單位，方便現場巡檢與調試。
2. 按鍵操作：通過殼體上的按鍵（通常為3個），可進入菜單進行零點/滿點校準、顯示單位設置、輸出阻尼調整、通訊地址與波特率設置（針對RS485型號）等操作。
3. 軟件補償：通過內置算法，對傳感器的非線性和溫度漂移進行數字補償，提升整體精度。
4. 診斷信息：高級型號可能提供傳感器故障、超量程、通訊異常等狀態指示。
2088殼體壓力變送器的運行特性體現了其作為工業產品的穩定性與耐用性。其零點與滿量程溫度漂移指標（如±0.3%FS/10℃）保證了在寬溫范圍內的測量一致性。良好的長期穩定性減少了維護校準的頻率。
其適用環境明確，同時也存在一定的工況限制：
- 適用環境：常規工業廠房、戶外設備（需有遮雨措施）、非強腐蝕性氣體環境、振動較小的場合。其IP65防護能應對常見的粉塵和水濺。
- 工況限制：
1. 禁止用于防爆場合：標準2088殼體產品未取得防爆認證，嚴禁安裝在有爆炸性氣體或粉塵環境的危險區域。
2. 介質兼容性：必須確保膜片及過程連接材質與被測介質兼容。對于強酸、強堿、有機溶劑等，需特別確認材質耐受性，必要時選用哈氏合金、鉭等特殊膜片。
3. 溫度極限：避免長時間在超出規定介質溫度或環境溫度的極限條件下工作，否則會損壞傳感器或電子部件。對于高溫蒸汽等介質，必須加裝冷凝彎管等散熱裝置。
4. 機械應力：安裝時需使用扳手夾緊六角底座，嚴禁直接擰動表頭，以免扭斷內部連接或損壞殼體。應避免過度的機械振動和沖擊。
5. 電氣安全：接線需正確、牢固，防止短路。供電電源需穩定、潔凈，避免大的紋波和浪涌。
結合具體實例，能更清晰地展現其應用價值：
- 實例一：食品飲料廠CIP清洗系統壓力監控
在乳品廠的原地清洗（CIP）系統中，需要監控清洗液在管道和罐體中循環時的壓力，以確保清洗效果和泵的正常運行。此處選用平膜壓力變送器（如P450系列）。平膜結構無死角，易于清洗和滅菌，符合衛生標準（如3-A標準）。316L不銹鋼膜片能耐受酸、堿清洗劑。儀表輸出4-20mA信號至PLC，PLC根據壓力值判斷管路是否堵塞、泵是否異常，并自動控制清洗流程的切換。
- 實例二：城市供水管網壓力監測點
為優化調度和監測漏損，水務公司在關鍵管網節點安裝壓力監測終端。選用2088殼體數顯壓力變送器（如PX400-B系列），測量范圍0-1.6MPa，精度0.5級，IP65防護。其RS485輸出通過無線數據采集終端（RTU）將壓力數據遠程傳輸至監控中心。現場維護人員巡檢時，可通過本地顯示屏直接讀取壓力值，方便快捷。鋁合金外殼和良好的溫度適應性保證了其在戶外井室內的長期穩定運行。
- 實例三：注塑機液壓系統壓力控制
在注塑成型過程中，需要對注射、保壓等階段的液壓油壓力進行精確閉環控制。選用2088殼體壓力變送器（如P400系列），測量范圍0-40MPa，精度0.25級，響應時間快。變送器直接安裝在油路分支上，輸出的4-20mA信號接入注塑機控制器。控制器根據實時壓力反饋，快速調節比例閥開度，確保每一模產品的成型壓力穩定，提高產品質量一致性。
正確的選型是保證測量效果和儀表壽命的前提。選型可遵循以下步驟：
1. 確定測量類型：表壓（相對于大氣壓）、絕壓（相對于絕對真空）還是密封壓（相對于密封參考壓力）。
2. 確認測量范圍：根據被測壓力的正常值、波動范圍和可能的最大值選擇。一般建議正常操作壓力在量程的60%-80%之間。例如，正常壓力0.5MPa，可選0-1MPa或0-1.6MPa量程。
3. 選擇精度等級：根據控制或監測的精度要求選擇0.5級、0.25級或0.2級。注意高精度對量程的限制。
4. 確定輸出信號：根據接收設備（PLC、DCS、記錄儀等）的接口選擇4-20mA、0-10V或RS485等。考慮傳輸距離，電流信號抗干擾能力強，適合遠傳。
5. 明確過程連接：根據現場管道或設備的接口尺寸和標準（公制、英制、NPT）選擇螺紋規格。平膜型號還需區分螺紋連接或卡箍連接（如用于衛生管道）。
6. 選定材質：根據介質腐蝕性選擇膜片（316L、316等）和過程連接本體（304、316等）的材質。食品醫藥行業通常要求316L。
7. 考慮環境與功能：
- 環境溫度是否在儀表工作范圍內？
- 是否需要現場顯示（數顯）？
- 防護等級IP65是否足夠？
- 供電電源是否匹配？
8. 確認配件：是否需要螺紋底座（用于支撐安裝）、冷凝彎管（用于高溫蒸汽介質）等附件。
安裝要點：
1. 選址：安裝在振動小、溫度相對穩定、便于觀察和維護的位置。避免安裝在管道的死角、渦流區或直接受閥門、泵出口沖擊的位置。測量液體壓力時，取壓點應在管道側面；氣體則在管道上部；蒸汽則在管道側面并加裝冷凝彎。
2. 安裝：使用合適的扳手，僅夾持變送器的六角底座進行旋緊，確保密封（通常使用聚四氟乙烯生料帶或密封墊）。力矩適中，避免過緊損壞螺紋或膜片。
3. 電氣連接：嚴格按照接線圖接線，區分電源正負極。對于兩線制，信號線與電源線是同一對線。接線后確保防水接頭或堵頭擰緊，恢復IP65防護。
日常運維常識：
1. 定期檢查：巡檢時觀察儀表顯示是否正常、有無泄漏、殼體是否完好、接線是否松動。
2. 零點校驗：在設備停車、壓力卸除后，可對比儀表零點輸出（如4mA對應的壓力值）是否在允許誤差內。如有偏差，可通過按鍵進行零點校準（需有操作權限）。
3. 保持清潔：尤其是顯示窗和散熱片部位，避免積塵影響散熱和讀數。對于平膜儀表，在工藝間隔期檢查膜片清潔度。
4. 記錄與診斷：記錄儀表的初始參數、歷次校準數據。若出現輸出異常（如無輸出、輸出最大/最小、跳動大），應首先檢查供電、接線、過程管路是否堵塞、膜片是否受損，再判斷是否為儀表本身故障。
5. 預防性維護：根據使用環境惡劣程度，制定定期（如每年）的全面檢查和精度校驗計劃。
綜上所述，2088殼體壓力變送器作為一款成熟、通用的工業測量儀表，其技術內涵豐富，應用場景多樣。深入理解其技術原理、性能參數和選型應用要點，對于工程設計、設備采購、現場安裝和維護人員而言，是確保工業測量系統精準、可靠、高效運行的重要知識基礎。隨著工業物聯網和智能化的發展，具備數字接口和智能診斷功能的2088殼體變送器，將繼續在工業自動化進程中扮演不可或缺的角色。
