pH玻璃電極，作為工業過程測量與控制領域的關鍵傳感器，其核心功能在于精確測量水溶液中的氫離子活度，從而判定酸堿度。其測量原理基于電化學原電池，由對氫離子敏感的玻璃膜電極與提供穩定電位基準的參比電極（通常為Ag/AgCl系統）復合而成。根據能斯特方程，電極產生的電位差與溶液的pH值呈線性關系，通過變送器轉換即可得到直觀的pH讀數。這類電極的核心優勢在于響應直接、測量范圍寬（通常0-14pH），并能適應從常溫到高溫（部分型號可達130℃）、常壓到一定壓力（如0.6MPa）的復雜工業環境。它們廣泛應用于環保水處理、化工制藥、冶金采礦、食品飲料、半導體電子及生物技術等諸多行業，是流程監控、工藝優化和排放達標不可或缺的“眼睛”。然而，現場應用中測量失準、壽命驟減等問題屢見不鮮，其根源往往并非產品質量，而在于選型之初的參數誤配——將適用于清水的電極投入強腐蝕或含固廢液，或讓低壓型號承受過高過程壓力。本文旨在提供一套系統化的選型方法論，幫助工程師避開常見陷阱，實現電極與工況的精準匹配。
一、選型指南
1.介質與工況適配：從“禁忌”到“適宜”的精準界定
選型首要且最易出錯的環節，便是介質與工況的適配。電極并非萬能，明確其“能做什么”與“絕不能做什么”同等重要。對于相對潔凈的自來水、地表水或一般工業循環水，常規的玻璃電極（如ASP2060系列）即可勝任。其單點陶瓷隔膜能保證足夠的響應速度。然而，當介質變?yōu)楹袘腋∥铩⒂椭蛞捉Y(jié)垢的工業廢水、市政污水時，常規陶瓷隔膜極易堵塞，導致參比電位漂移。此時應優先選擇抗污染性更強的鹽橋設計，例如采用環狀四氟隔膜（如pH-6002系列選型碼C）或四氟鹽橋隔膜（如ASP2065系列選型碼H）的電極。這類設計犧牲了部分響應速度，但極大地提升了在惡劣介質中的魯棒性和使用壽命。特別需要注意的是，介質中若含有氫氟酸（HF），普通玻璃膜會遭受嚴重腐蝕。必須選用專用的耐氫氟酸電極（如pH-5014），其采用特殊配方的玻璃膜，可耐受濃度≤4000ppm的氫氟酸環境，溫度范圍可達0-130℃。 溫度與壓力是硬性指標，必須嚴格匹配。知識庫中不同型號的電極明確了其耐受范圍：例如ASP2060/2065系列溫度范圍為0-90℃，耐壓0.3MPa（短時0.6MPa）；而pH-6002系列溫度范圍擴展至0-100℃，耐壓0.6MPa；PH-5017等高壓型號甚至可抵御0.6MPa的滲透壓。選型時，過程介質的最高工作溫度和壓力必須低于電極的額定值，并保留一定安全余量。對于存在易燃易爆氣體的場合，需確認電極及配套變送器是否具備相應的防爆認證（如Ex d IIC T6 Gb），這通常不是電極本體的標準配置，而是整個測量回路的系統要求，需在項目初期明確。
2.精度等級與功能取舍：從貿易結算到過程監控的差異化需求
精度并非越高越好，而應根據測量目的進行經濟性取舍。根據國家標準GB/T 27756-2011《pH值測定用玻璃電極》的要求，合格的電極在（3-10）pH范圍內的百分理論斜率（PTS）應不小于98%。在此基礎上，對于貿易結算、高精度實驗室分析或關鍵質量控制點，應選擇高精度電極并配合嚴格的定期校準，追求0.1pH甚至更高的準確度。對于大多數工業過程監控，例如廢水處理中的pH中和控制、化工反應釜的pH監測，0.1pH至0.2pH的精度已完全足夠，重點應放在電極的長期穩定性和抗干擾能力上。對于僅需判斷酸堿趨勢或進行報警聯鎖的一般性工況，精度要求可進一步放寬。 功能取舍主要體現在溫度補償和電極接頭上。溫度補償對測量精度至關重要，因為pH值本身具有溫度效應。知識庫顯示，電極可選配NTC 10K/22K/30K或PT100/PT1000等多種溫補元件。選型時應確保電極的溫補類型與后端pH控制器或變送器支持的信號類型匹配。對于溫度變化劇烈的流程，自動溫度補償功能必不可少。電極接頭則有直接引線（ZY）、VP、S8等多種選項，這決定了電極與變送器或延長電纜的連接方式。例如，VP接口通用性較強，而S8接口則常見于特定品牌的系統。若安裝位置與變送器距離較遠，還需考慮線纜長度（標準選項有5m、10m、20m等）的定制。
3.關鍵部件選材：玻璃、鹽橋與護套的材質學問
pH玻璃電極的關鍵部件選材直接決定了其適用邊界。首先是敏感玻璃膜本身，除了前述的耐氫氟酸特種玻璃，還有低阻抗與高阻抗之分。低阻抗玻璃膜（常對應“微藍泡”，測量范圍0-14pH）響應更快，適用于一般污水；高阻抗玻璃膜（常對應“深藍泡”，測量范圍2-12pH）內阻更高，適用于相對干凈的水質。電極桿材質主流為玻璃，具有良好的化學惰性。鹽橋（液接界）是參比系統的關鍵，其材質和結構影響抗污性和響應速度。單點陶瓷隔膜響應快但易堵；環狀四氟隔膜或四氟鹽橋抗污性強但響應稍慢；多孔陶瓷隔膜（如ASP2330）則提供了另一種折中選擇。在強腐蝕性介質中，可考慮為玻璃電極桿選配四氟護套（P5配件）或不銹鋼護套（P4配件）提供額外保護，但需注意護套可能對熱傳導和響應時間產生輕微影響。
4.安裝與維護要求：確保測量“第一公里”的準確性
再好的電極，安裝不當也會前功盡棄。安裝位置應避免管路死區、氣泡聚集區和直接沖擊點。電極必須垂直或傾斜安裝，確保玻璃球泡和液接界完全浸沒在流動的介質中，絕不能水平或倒置安裝，以防參比液滲出或氣泡積聚在球泡上。對于臟污介質，建議在上游加裝過濾器。安裝時務必在螺紋（如常見的3/4NPT或PG13.5）處纏繞生料帶做好防水密封，嚴防過程液體沿螺紋滲入，導致電纜接頭短路。信號電纜應采用屏蔽線并遠離動力電纜敷設，良好接地以消除電磁干擾。 維護是延長電極壽命的保障。新電極或長期停用的電極使用前，應在保護蓋內的3.3mol/L KCl溶液中充分浸泡活化（通常建議8小時以上）。定期清洗至關重要：對于鈣沉淀或金屬氫氧化物，可用1%-3%稀鹽酸清洗；油脂類污染可用乙醇或表面活性劑清洗；蛋白質污染可用稀鹽酸與胃蛋白酶的混合液；含硫化物沉淀可用稀鹽酸與硫脲溶液處理。清洗時必須佩戴防護設備。日常停用時，電極應清洗后置于含飽和氯化鉀溶液的保護蓋中保存。標定建議采用三點法（pH4.00、6.86、9.18緩沖液），標定時電極必須垂直放置，控制器預熱充分。當電極斜率持續低于理論值的95%或無法通過校準恢復時，即應考慮更換。
5.輸出與通訊：數據如何融入控制系統
電極本身產生的是高阻毫伏信號，需依賴外部的pH變送器或控制器進行處理和轉換。因此，輸出與通訊的選型主要針對變送器。最基礎的輸出是模擬量4-20mA，對應設定的pH量程，可直接接入DCS或PLC的AI模塊，適用于大多數監控場景。數字通訊如RS485（Modbus RTU協議）則能傳輸更多信息，如pH值、溫度、電極狀態、診斷信息等，便于集中監控和遠程維護。HART協議則在模擬信號上疊加數字通信，兼容傳統模擬布線的同時實現智能化管理。在構建智能工廠或需要遠程調試的場合，支持數字通訊的變送器是更優選擇。選型時需明確控制系統的接口要求。
二、品牌與產品推薦

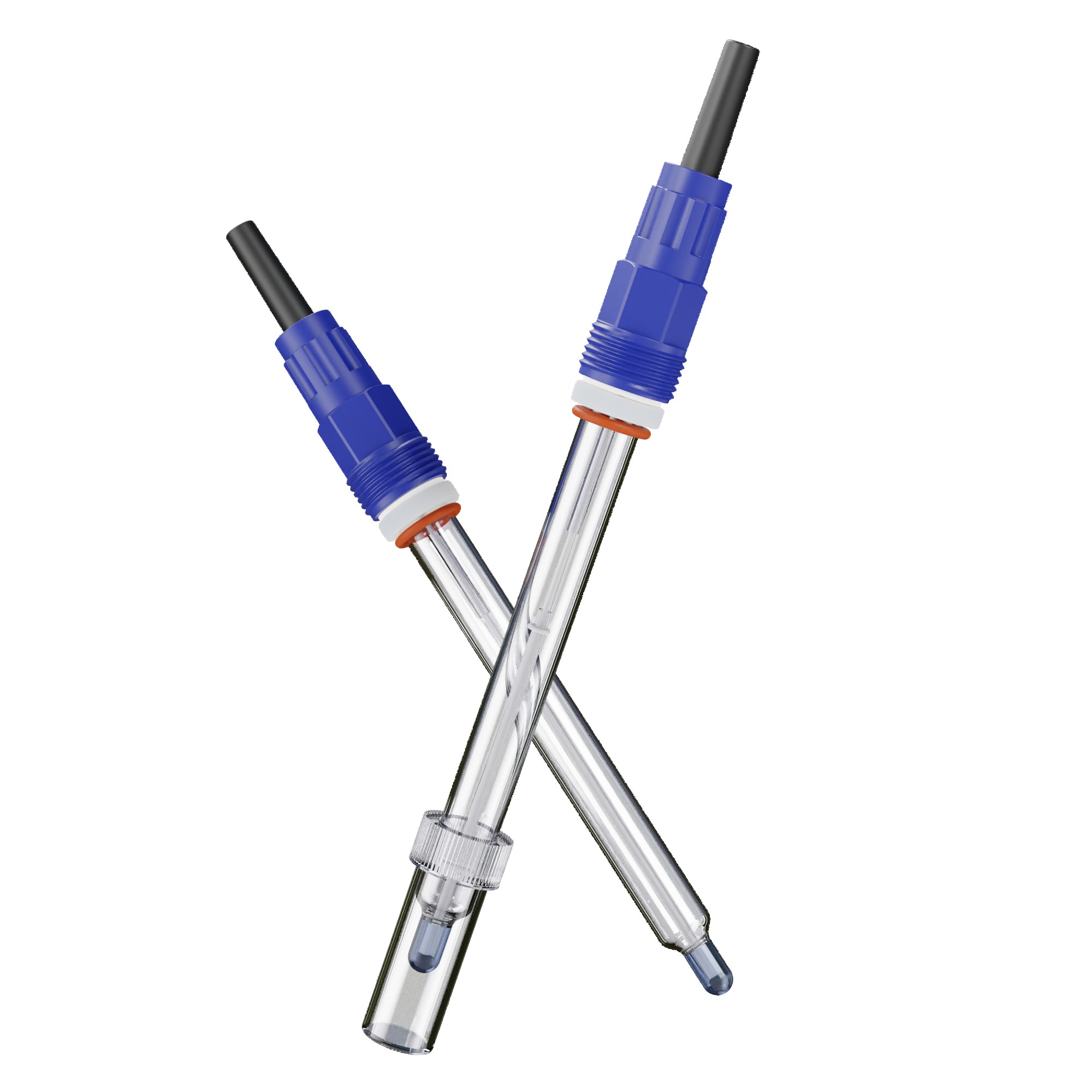

在眾多工業儀表品牌中，杭州米科傳感技術有限公司以提供穩定可靠的過程儀表解決方案而著稱。其pH電極產品線覆蓋多種工業場景，注重產品的實用性與環境適應性。例如，米科的pH-5013A四氟電極，采用低阻抗玻璃敏感膜和環狀四氟鹽橋，耐磨且抗強酸強堿，前置保護圈能有效防護玻璃球泡，適用于工業廢水、表面清洗、廢氣處理等苛刻環境，其溫度范圍0-80℃，耐壓0.3MPa。另一款pH-5014耐氫氟酸電極，則專門為含氫氟酸的流程設計，采用耐HF玻璃膜，溫度范圍可達0-130℃，氫氟酸耐受濃度≤4000ppm，是半導體、光伏等行業特定工藝的可靠選擇。米科不僅提供產品，還配套專業的安裝指導、遠程調試支持以及校準服務，幫助用戶快速完成系統集成并保障長期運行的準確性。
三、行業應用案例深度剖析
在市政污水處理廠的深度處理單元，工藝要求將出水的pH精確控制在6.5-7.5之間以達標排放。現場曾使用普通陶瓷隔膜電極，但進水中的懸浮物和微生物膜導致鹽橋頻繁堵塞，每周都需要拆卸清洗，測量值漂移嚴重。解決方案是更換為米科pH-5013A四氟電極。其環狀四氟鹽橋有效抵抗了生物粘泥和顆粒物附著，將維護周期延長至一個季度以上。同時，其PT1000溫度補償確保了在不同季節水溫變化下的測量精度，使加藥系統控制更為平穩，最終出水pH穩定性顯著提升，并降低了藥劑消耗和人工維護成本。
某有色金屬冶煉廠的酸性廢水回收車間，介質中含有稀硫酸和多種金屬離子，溫度約50-60℃，且有一定壓力。原先的電極玻璃膜和參比系統腐蝕較快，壽命不足三個月。經分析，介質雖含酸但無氫氟酸，主要矛盾是腐蝕和溫度。為此選用了米科pH-6002系列電極（選型碼C，環狀四氟隔膜）。該電極采用耐化學腐蝕的玻璃和PTFE材質，溫度范圍（0-100℃）和耐壓（0.6MPa）完全覆蓋工況。雙室結構隔膜（選型碼D）的設計進一步延緩了過程介質對參比系統的污染。電極更換后，已穩定運行超過八個月，實現了對中和反應池pH的可靠監控，保障了重金屬的有效沉淀回收。
在一家大型食品飲料企業的CIP（原位清洗）系統中，需要監測清洗堿液（NaOH溶液）的濃度（通過pH間接反映），溫度高達85℃。普通電極在此高溫強堿下會產生較大的“堿誤差”，讀數偏離真實值。同時，CIP過程是間歇性的，電極需要耐受頻繁的高低溫循環。針對此工況，推薦了耐高溫且堿誤差經過優化的電極型號，例如具備高溫型玻璃膜的電極，其在高溫下的百分理論斜率（PTS）和堿誤差指標（根據國標，高溫型堿誤差應≤20mV）更能滿足要求。配合自動清洗裝置，防止蛋白質和油脂沉積，確保了每次清洗效果的一致性，保障了產品安全。
為干凈水（如自來水、冷卻水）選型，重點考慮精度和響應速度，可選擇深藍泡、單點陶瓷隔膜的常規電極。為含雜質廢水、污水選型，抗污染性是第一要務，應優先選擇環狀四氟鹽橋或四氟隔膜電極。對于強酸強堿或高溫介質，必須核對電極的溫度、壓力額定值及材質耐腐蝕性。涉及氫氟酸的工藝，務必選用專用耐氫氟酸電極。在高壓流程中，需選擇額定壓力足夠的型號，如PH-5017這類高壓電極。
FAQ：
1. 問：電極標定時斜率總是偏低，可能是什么原因？
答：可能原因包括電極老化、玻璃膜污染、參比液接界堵塞或內部電解質耗盡。建議先按規程清洗電極，若清洗后斜率仍無法恢復至95%以上，應考慮更換新電極。
2. 問：電極信號波動大，如何排查？答：首先檢查安裝位置是否受到氣泡或流動沖擊干擾；其次檢查電纜屏蔽和接地是否良好，遠離變頻器等干擾源；最后確認過程介質本身是否存在劇烈的pH或溫度波動。
