在工業自動化與過程控制領域，液位和物位的精確測量是保障生產安全、優化工藝流程、實現精細化管理的關鍵環節。超聲波液位計，作為一種非接觸式、高可靠性的測量儀器，憑借其獨特的優勢，在市政水務、化工儲運、環保監測、食品醫藥等諸多行業中得到了廣泛應用。它有效解決了傳統接觸式測量方式（如浮子式、壓力式、電容式）可能帶來的纏繞、堵塞、介質腐蝕、維護不便等痛點，為現代工業的智能化升級提供了堅實的技術支撐。
一、核心原理：聲波反射與時間測量
超聲波液位計的工作原理基于聲波在介質中的傳播特性。其核心過程是：儀表探頭發射出一束高頻超聲波脈沖，該脈沖在空氣中傳播，當遇到被測液體或固體物料表面時，由于介質密度發生突變，聲波會發生反射。反射的回波信號被同一探頭（或接收探頭）接收。儀表內部的高精度計時電路會精確測量從發射到接收回波所經歷的時間（T）。
已知超聲波在空氣中的傳播速度（V），這個速度會隨環境溫度變化，因此現代儀表均內置溫度傳感器進行實時補償。根據公式：距離（D）= 聲速（V）× 時間（T） / 2，即可計算出探頭到物料表面的空高距離。在實際應用中，用戶預先設置探頭的安裝高度（H），則實際液位（L）= 安裝高度（H） - 測量距離（D）。這種非接觸的測量方式，使得儀表完全與被測介質隔離，避免了污染和腐蝕問題。
二、產品結構與技術參數體系

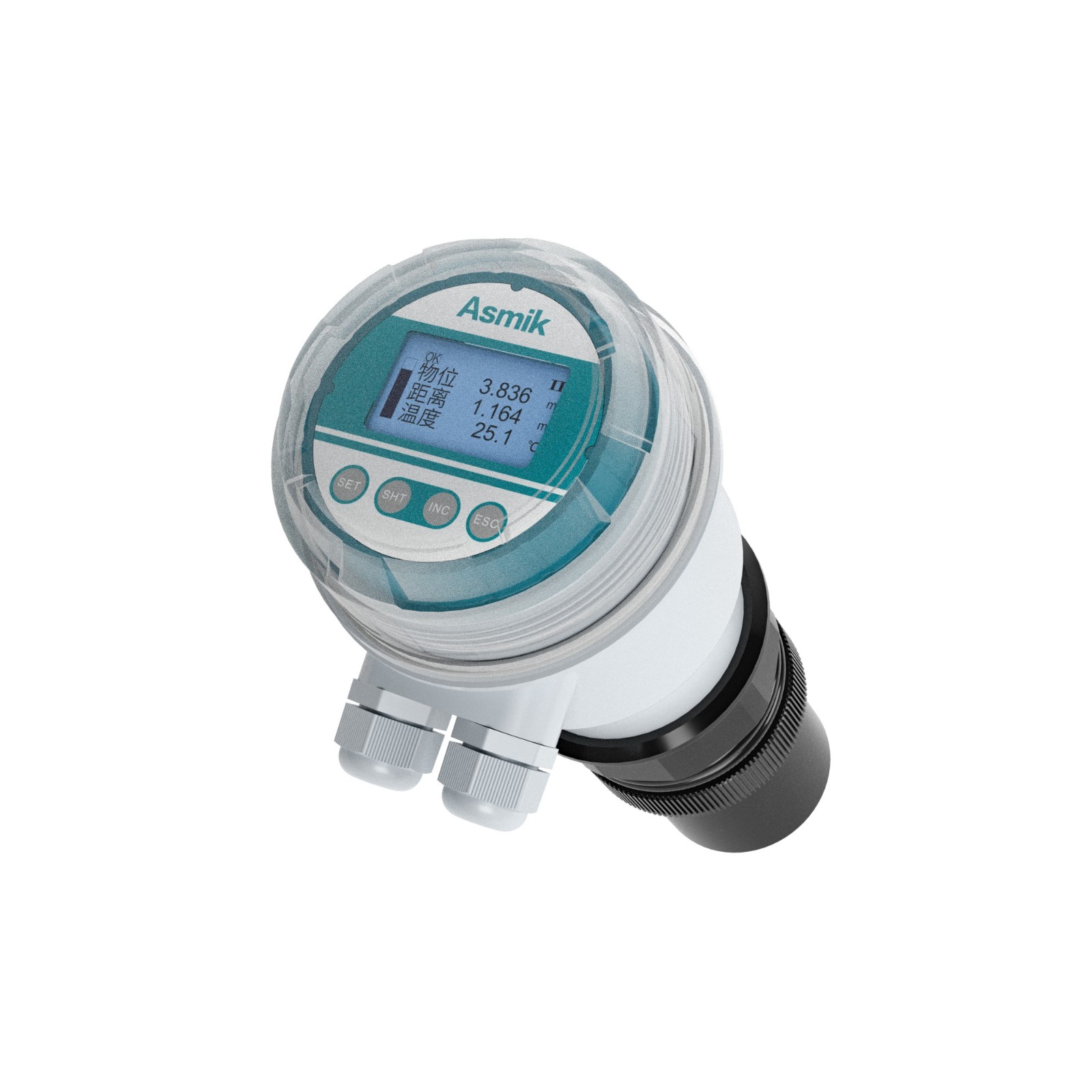

典型的超聲波液位計主要由以下幾個部分構成：
1. 換能器（探頭）：核心部件，負責電信號與超聲波信號的相互轉換。通常采用壓電陶瓷材料，其性能直接決定了測量量程、波束角大小和抗干擾能力。探頭外殼材質多樣，如ABS工程塑料、PVDF（聚偏氟乙烯）、PC/ABS合金等，以適應不同的化學腐蝕環境和機械強度要求。
2. 儀表主機（變送器）：包含信號處理單元、微處理器、顯示模塊和輸出模塊。它負責驅動探頭發射超聲波，放大并處理微弱的回波信號，通過復雜的數字濾波算法（如TVT閾值曲線）識別真實回波，排除虛假干擾，最終計算出精確的液位值。
3. 外殼與連接部件：提供IP65或更高的防護等級，確保儀表在惡劣工業環境下的可靠性。安裝接口常見有螺紋（如G2、M68×2、M30×1.5）和法蘭連接，方便現場安裝固定。
關鍵的技術參數定義了儀表的性能邊界：
- 測量范圍：從適用于小空間測控的0-1米、0-2米小量程型號，到常規的0-5米、0-10米、0-15米，乃至更大量程的分體式儀表。
- 盲區：指探頭下方無法進行有效測量的最短距離。這是由超聲波發射后的余振時間決定的。例如，5米量程產品盲區通?！?.3米，而專為小空間設計的型號盲區可低至6厘米。
- 準確度：主流產品的精度可達±0.5%FS（滿量程），高精度型號可達±0.2%FS。
- 分辨率：通常為1毫米或0.1%FS（取較大值）。
- 輸出信號：標配（4-20）mA模擬量輸出，可選RS485通訊（支持Modbus-RTU協議）、繼電器報警輸出（常開觸點，容量一般為250VAC/3A）。無線遠傳功能（如4G、NB-IoT）作為選配，可實現數據上云和遠程監控。
- 環境適應性：工作溫度范圍通常為-20℃至60℃（儀表），探頭可達-20℃至80℃；防護等級探頭可達IP68，儀表IP65；過程連接可承受約0.3MPa的壓力。
三、核心功能與運行特性
現代超聲波液位計集成了多項智能化功能，提升了易用性和可靠性：
- 自動溫度補償：內置溫度傳感器，實時修正聲速，確保在不同環境溫度下的測量精度。
- 故障自診斷：儀表可實時監測自身狀態，如探頭故障、信號丟失、超出量程等，并通過顯示代碼或輸出信號提示用戶。
- 回波曲線顯示：通過配套的手機APP（藍牙連接）或儀表本地界面，可直觀查看回波能量圖，極大方便了現場安裝調試和故障排查，能快速區分真實液位回波與固定障礙物干擾。
- 多種算法模式：針對平靜液面、波動液面、固體料位、有泡沫或蒸汽等復雜工況，提供不同的濾波與識別算法，提高環境適應性。
- 人機交互便捷：豐富的中英文菜單、藍牙無線調試、微信小程序連接等功能，降低了運維人員的技術門檻。
四、適用環境、限制與行業應用
超聲波液位計適用于大多數敞口或帶壓（壓力不高）的容器、池體、河道中液體或固體顆粒物料的連續測量。
典型應用行業包括：
- 市政水務：自來水廠清水池、污水廠調節池、沉淀池、提升泵站的液位監控。
- 化工與儲運：各類酸、堿、溶劑儲罐，成品油罐區的庫存管理。
- 環保工程：雨水收集池、滲濾液池、河流水庫的水位監測。
- 食品與制藥：反應釜、配液罐、儲水罐的液位控制，要求材質符合衛生標準（如PVDF探頭）。
- 電力與礦山：灰庫、煤倉、粉料倉的料位測量。
然而，其應用也存在一定的工況限制：
1. 真空環境：超聲波不能在真空中傳播。
2. 壓力極高：超過探頭承壓極限（如>0.3MPa）的場合。
3. 強揮發性或霧汽嚴重：大量蒸汽或霧氣會嚴重衰減超聲波信號。
4. 劇烈波動或存在強泡沫：液面劇烈波動或存在持久不破的厚泡沫層，會導致回波信號混亂。
5. 安裝空間受限：必須保證探頭表面到最高液位的距離大于儀表盲區，到罐壁或內部障礙物的距離應滿足無干擾要求（與波束角有關）。
安裝時需避開強電磁干擾源、機械振動強烈、溫度變化易結露以及陽光直射導致局部高溫的場所。
五、選型、安裝與運維要點
選型步驟：
1. 確定介質與量程：明確測量液體還是固體，以及所需測量的最大高度（量程），并預留10%-20%余量。
2. 確認工況條件：了解容器壓力、溫度、是否有泡沫、蒸汽、攪拌等。
3. 選擇探頭材質：根據介質腐蝕性選擇ABS、PVDF、不銹鋼等材質的探頭。
4. 確定輸出需求：需要模擬量、通訊、報警繼電器還是無線遠傳。
5. 確定供電方式：常見為直流24V供電，需確認是兩線制還是四線制接線方式。
6. 考慮安裝條件：根據罐頂開口尺寸選擇螺紋規格（如G2, M68）或法蘭標準。
安裝核心要點：
- 探頭應垂直對準被測介質表面安裝。
- 探頭發射面應伸入罐內，避免安裝在入料口正上方或緊靠罐壁。
- 對于拱頂罐，建議采用導波管（仍管）安裝，以消除罐內結構干擾和蒸汽影響。
- 電氣接線時，信號線應與動力電纜分開敷設，采用屏蔽電纜并做好單端接地，以抗電磁干擾。
日常運維：
- 定期檢查探頭表面，清除積塵、水珠或結晶物，保持清潔。
- 在寒冷地區，注意探頭結冰可能影響測量。
- 通過回波曲線功能定期檢查信號強度，判斷是否有新干擾源出現。
- 若儀表出現異常，首先查看自診斷信息，檢查供電、接線是否正常，探頭是否損壞。
總之，超聲波液位計以其非接觸、免維護、高性價比和智能化的特點，已成為工業物位測量的主流選擇之一。深入理解其工作原理、性能參數和適用邊界，結合實際工況進行科學選型與規范安裝，是確保其長期穩定、精確運行，從而真正賦能于安全生產與智能化管理的關鍵。
