在工業過程控制與氣體精密計量領域，氣體質量流量計扮演著至關重要的角色。它直接測量氣體的質量流量，無需進行溫度、壓力補償，為流程優化、能源管理、安全監控及成本核算提供了精準的數據基礎。隨著微電子機械系統（MEMS）等先進技術的成熟與普及，微型氣體質量流量計以其結構緊湊、性能卓越、易于集成等優勢，正成為醫療器械、石油化工、能源管理、半導體制造及實驗室研究等眾多行業的關鍵傳感設備。
一、核心技術原理：從熱傳遞到精準測量
微型氣體質量流量計的核心測量原理基于流動氣體的傳熱特性。目前主流技術路徑主要分為兩類：恒溫差原理和溫度場分布原理。
采用恒溫差原理的流量計，其傳感單元內集成有兩支精密的溫度傳感器。一支作為基準，實時測量流經氣體的實際溫度；另一支則作為加熱元件，被施加恒定功率加熱或通過閉環控制，使其溫度始終高于氣體實際溫度一個固定的差值（ΔT）。當氣體流經傳感器時，會對加熱元件產生冷卻效應。氣體質量流量越大，帶走的熱量越多，為維持恒定的溫度差所需補償的加熱功率就越大。通過高精度電路實時監測并計算維持該溫差所需的電流或功率，即可直接、線性地換算出氣體的質量流量。這種原理響應速度快，對氣體成分的變化相對敏感度較低，穩定性好。
另一種基于溫度場分布原理的傳感器，則采用先進的MEMS芯片技術。在微米尺度的芯片上，集成了加熱源和對稱分布的溫度檢測單元。當芯片工作時，在其周圍形成一個穩定的溫度場分布。氣體流過時，會破壞這一對稱的溫度場，上游和下游的溫度檢測單元會感知到因氣體流動帶來的溫度變化差異。這一溫差信號與氣體的質量流量和熱物理性質（如比熱容）密切相關。經過信號調理和線性化處理，即可輸出高質量流量信號。MEMS技術將傳感器尺寸極致縮小，不僅大幅提升了測量精度和響應速度，還實現了極寬的量程比。
二、產品構造與技術參數解析
一款典型的微型氣體質量流量計，其結構設計充分考慮了工業應用的可靠性與便捷性。外殼通常采用輕質鋁合金，兼顧強度與散熱；測量流道及接觸介質的部件則使用304不銹鋼等耐腐蝕材料。產品整體設計緊湊，重量輕，便于在空間受限的場合安裝。

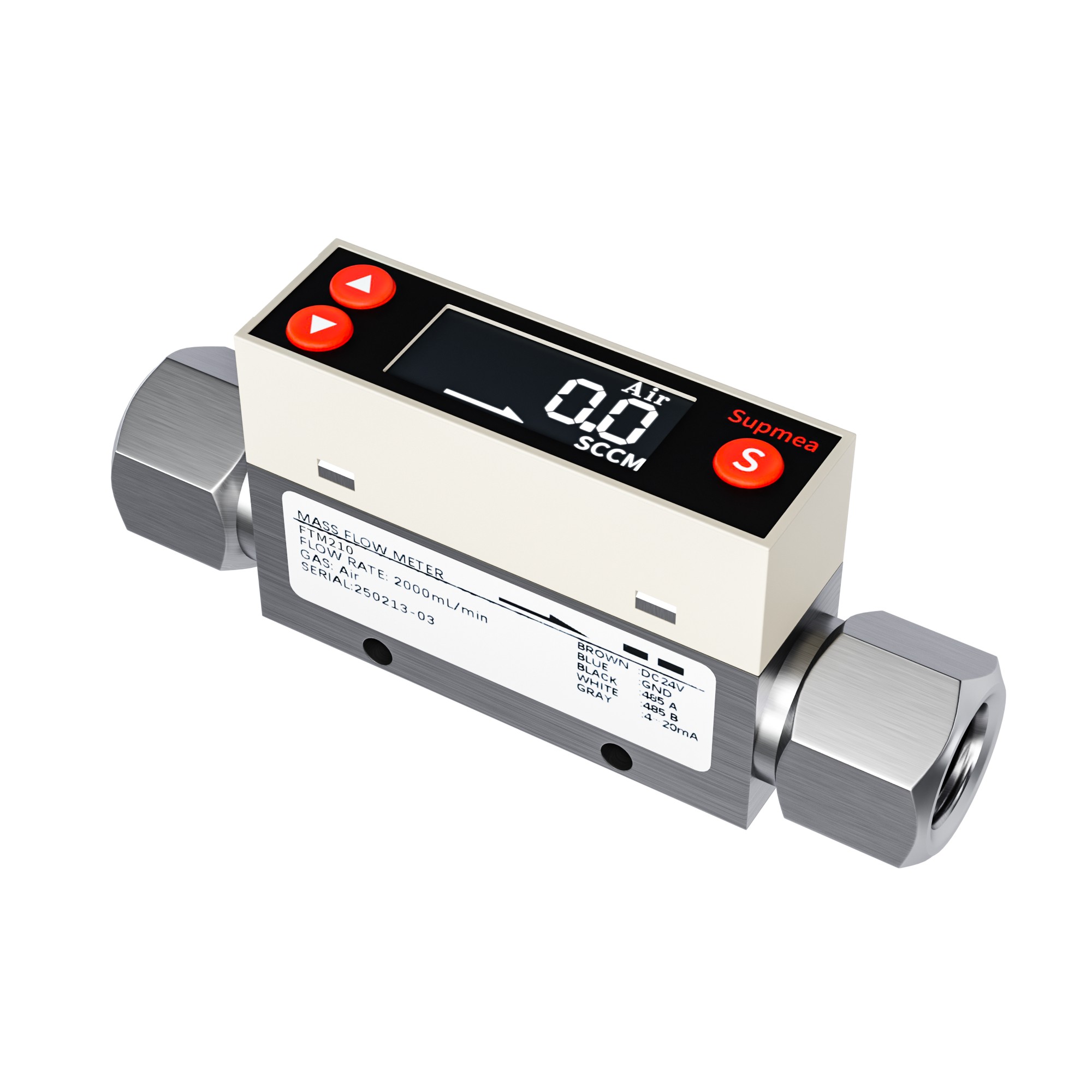

從技術參數來看，這類產品展現了強大的適應性。以美儀FTM200系列為例，其提供多種規格，流量范圍覆蓋從0.2 L/min到300 L/min，量程比可達1:100，意味著單臺儀表即可應對流量波動較大的工況。測量精度通常可達±1.5%FS，重復性在0.5%以內，確保了數據的可靠性與一致性。
在輸出方式上，為滿足不同自動化系統的需求，通常標配（4～20）mA模擬量輸出，負載能力可達650Ω；同時集成RS485數字通訊接口，支持MODBUS-RTU等標準協議，便于接入DCS、PLC或上位機進行組網和集中管理。部分型號還提供脈沖輸出和一路繼電器報警輸出，用于流量累計或超限報警。
產品的工作環境適應性較強，一般可在-10℃至55℃的環境溫度下穩定運行，介質壓力最高可承受1MPa。其防護等級通常為IP52，能夠防止灰塵侵入和垂直方向滴水的影響，滿足多數工業室內環境的要求。供電電源為（9~24）VDC寬壓輸入，功耗低于2VA，節能且易于配電。
三、核心功能與運行特性
除了基礎的流量測量與變送功能，現代微型氣體質量流量計還集成了多項提升用戶體驗和系統價值的功能。
人機交互與顯示：產品配備液晶顯示屏，可實時顯示瞬時流量、累計流量、介質溫度等多種參數。屏幕支持多角度（如90°、180°、270°）翻轉，方便從不同視角讀取數據，顯示內容清晰直觀。
智能診斷與校準：先進的傳感器內置自監測功能，可對零點進行實時監測與動態補償，有效克服零漂，長期穩定性更優。用戶可通過按鍵或通訊接口進行簡單的菜單化組態，設定流量范圍、輸出方式、累計清零等參數。
寬量程與快速響應：得益于MEMS等芯片技術，傳感器本身具有極寬的測量范圍和極快的熱響應速度，能夠準確捕捉流量的快速變化，為過程控制提供實時性保障。
介質兼容性：產品經過標定，適用于多種常見氣體，如空氣、氧氣、氮氣、氬氣、二氧化碳等。用戶在選型時需明確介質類型，以確保測量精度。
四、適用場景與行業應用實例
微型氣體質量流量計的適用性極廣，以下列舉幾個典型行業應用：
醫療器械與生命科學：在呼吸機、麻醉機、制氧機中，用于精確控制供給患者的氣體（如氧氣、空氣、笑氣）流量和混合比例，是保障治療安全與效果的核心部件。在發酵罐、細胞培養生物反應器中，用于監測和控制通氣量（如無菌空氣、氧氣、二氧化碳），直接影響細胞生長與產物表達。
能源管理與環保監測：用于鍋爐、燃燒器的燃氣（天然氣、液化氣）流量測量，參與空燃比控制，提高燃燒效率，降低排放。在煙氣排放連續監測系統（CEMS）中，用于測量采樣氣體的流量，保證分析儀取樣的代表性。
石油化工與過程工業：在半導體制造中，用于高純度特種氣體（如硅烷、磷烷、氦氣）的工藝流量控制和泄漏檢測。在化工反應過程中，用于監測參與反應的氣體原料流量，實現配比精確控制。在管道輸送中，用于壓縮空氣系統的流量計量與能耗管理。
實驗室與科研：作為各類分析儀器（如氣相色譜儀）的載氣流量控制器，或用于實驗室氣路系統的流量監測與分配。
五、選型、安裝與運維指南
選型要點：
1. 明確介質：確認被測氣體的具體種類和純度。
2. 確定流量范圍：根據工藝最大、最小和常用流量值選擇合適規格，建議常用流量落在儀表量程的1/2至2/3處為佳。
3. 過程壓力與溫度：確認氣體工作壓力和溫度是否在儀表允許范圍內。
4. 輸出需求：根據控制系統要求選擇模擬量、數字通訊或脈沖輸出。
5. 接口與電源：核對過程連接接口（如螺紋規格）和供電電壓是否匹配。
6. 環境要求：考慮安裝環境的溫度、濕度、防護等級等。
安裝注意事項：
1. 安裝方向：通常對安裝方向有要求（如水平、垂直），需嚴格按照說明書指示安裝，以確保測量精度和傳感器正常工作。
2. 直管段要求：為保證流場穩定，儀表前后應留有足夠的直管段（如前10D后5D，D為管徑），避免在閥門、彎頭、縮徑附近直接安裝。
3. 清潔安裝：安裝時務必保證管道內清潔，防止焊渣、鐵屑等異物隨氣體沖擊損壞精密的傳感器芯片。
4. 電氣連接：使用配套的航空插頭或按線序說明正確接線，確保電源極性正確，通訊線纜屏蔽層接地良好，以抗干擾。
日常運維常識：
1. 定期檢查：定期檢查儀表顯示是否正常，接口有無泄漏，外觀有無損壞。
2. 保持清潔：避免粉塵、油污覆蓋傳感器部位，尤其是顯示屏和散熱孔。
3. 防止凝露：在潮濕環境或測量可能冷凝的氣體時，需采取保溫或伴熱措施，防止冷凝水損壞儀表或影響測量。
4. 定期校準：根據使用頻率和工藝要求，定期（如每年）將儀表送至有資質的機構或使用標準裝置進行校準，以確保其長期準確性
5. 安全操作：嚴禁在帶電狀態下進行拆裝。若發現儀表冒煙、有異味或異響，應立即切斷電源并聯系專業人員處理。
綜上所述，2026年的微型氣體質量流量計，是微電子技術、傳感技術與工業需求深度融合的產物。它以其精準、可靠、智能的特性，持續賦能于各工業領域的自動化升級與精細化管控。對于工程師和采購人員而言，深入理解其技術內核與應用邊界，是充分發揮其效能、為生產系統創造價值的關鍵。
