圓齒輪流量計，作為一種基于容積測量原理的精密儀表，通過一對精確嚙合的齒輪在測量腔體內旋轉，將連續的流體分割成已知體積的“小單元”進行累計計量。其核心優勢在于對高粘度流體的出色適應性、寬廣的量程比以及高達±0.5%的測量精度。這使得它在石油化工、潤滑油添加、食品飲料（如糖漿、巧克力）、制藥及精細化工等行業的高精度流量計量與控制環節中扮演著關鍵角色。然而，現場應用中許多計量偏差或儀表失效問題，往往并非產品本身質量所致，而是源于選型階段對介質特性與工況參數的誤判，特別是對粘度范圍與進出口壓差的忽視。本文將系統性地剖析圓齒輪流量計的選型邏輯，幫助工程師規避常見誤區。
一、選型指南
1.介質與工況適配：從源頭規避風險
選型始于對被測介質的透徹理解。圓齒輪流量計天生適用于牛頓流體，如水、液壓油、潤滑油、燃油、樹脂、糖漿等。其測量原理決定了它對粘度變化不敏感，在5萬至20萬毫帕·秒（mPa·s）的寬廣粘度范圍內均能保持良好線性，這是其區別于渦輪、渦街等流量計的核心競爭力。然而，它也有明確的禁忌：含有固體顆粒、纖維或易結晶、易凝固的介質是其主要“天敵”。微小顆粒會加劇齒輪磨損，影響精度；大顆?；蚶w維可能直接卡死齒輪，導致儀表停轉。對于此類介質，必須在流量計上游加裝目數合適的過濾器，并考慮定期清洗維護方案。 工況條件中的溫度與壓力是選材和確定耐壓等級的依據。標準型圓齒輪流量計的介質溫度適應范圍為-20℃至70℃，本體材質可選鋁合金、304或316不銹鋼。若介質溫度超過70℃或低于-20℃，則需選用高溫型或低溫型特殊設計，例如在-120℃以下的超低溫工況，需采用分體式結構并將傳感器與齒輪腔體隔離，且鋁合金材質不適用于低溫環境。過程壓力方面，需根據系統最大工作壓力并預留安全余量進行選擇：鋁合金本體常規耐壓為2兆帕（MPa），304不銹鋼本體常規耐壓為5兆帕，而高壓型304不銹鋼本體可耐受高達20兆帕的壓力。防爆等級則需根據安裝區域（如化工防爆區）的具體要求，選擇相應防爆認證的型號。
2.口徑與流量計算：讓儀表工作在最佳區間
選對口徑是保證測量精度和延長儀表壽命的基礎。一個基本原則是：使工況的常用流量值落在該口徑流量計滿量程的1/2至2/3區間。流量過小，儀表靈敏度下降，誤差可能增大；長期在滿量程或超量程下工作，則會加速內部磨損。以知識庫中FGC200系列為例，DN15口徑的流量范圍為10-1200升/小時（L/h）。若某潤滑油添加線的常用流量為700 L/h，則它正處于最佳工作區（1200 L/h的約58%）。反之，若常用流量僅為50 L/h，則處于量程下限，應考慮選用更小口徑如DN10（5-250 L/h）的型號。計算時，需綜合考慮介質的工作粘度，因為高粘度流體的壓力損失更大，可能影響系統背壓。
3.精度等級和功能取舍：為價值付費
精度等級直接關聯成本和用途。對于進出廠物料貿易結算、批次配方關鍵原料添加等涉及直接經濟價值的場合，應優先選擇0.2級（如某些高端型號）或0.5級高精度儀表，以確保計量公正，其初始投資會很快通過減少計量糾紛或物料浪費得到回報。對于過程監控、內部成本核算、比例調配等場景，0.5級精度已完全滿足要求，是性價比之選。而對于一些僅需粗略了解流量趨勢、對絕對精度要求不高的場合，1.0級儀表足以勝任。功能方面，“顯示型”與“無顯示型”的選擇取決于現場是否需要就地讀數。顯示型通常集成更多輸出功能，方便調試與監控。
4.關鍵部件選材：針對性的耐久性保障
圓齒輪流量計的結構相對簡單，但關鍵部件的材質選擇至關重要，直接關系到在特定介質中的使用壽命和測量穩定性。
本體與過程連接材質：這是抵抗介質腐蝕和承受壓力的第一道防線。對于潔凈的水、油及一般腐蝕性不強的介質，成本較低的鋁合金（AL）是經濟的選擇。對于有腐蝕性的化工介質、食品衛生要求高的場合或需要更高耐壓時，應選用304不銹鋼（304SS）或更耐腐蝕的316L不銹鋼（316LSS）。在強酸強堿等極端腐蝕工況，可考慮聚四氟乙烯（PTFE）襯里或全PTFE材質。
齒輪材質：齒輪是核心運動部件，其耐磨性和尺寸穩定性決定了儀表的長期精度。標準配置多為304不銹鋼齒輪，具有良好的綜合機械性能。對于磨損性介質或追求更長壽命，聚醚醚酮（PEEK）工程塑料齒輪是更優選擇，它具有自潤滑、耐磨、耐腐蝕的特性。
密封材質：密封圈防止介質外漏和外部雜質侵入。氟橡膠（FKM）適用于大多數油類及一些化學介質，耐高溫性能較好。聚四氟乙烯（PTFE）則具有更廣的化學惰性，幾乎耐所有化學品，適用于強腐蝕介質。
5.安裝與直管段要求：容易被忽視的精度殺手
正確的安裝是保證出廠精度在現場復現的關鍵。雖然圓齒輪流量計對前后直管段的要求遠低于節流式或渦街流量計，但保證流體平穩進入測量腔體仍很重要。一般建議流量計上游保留5-10倍管徑的直管段，下游保留3-5倍管徑的直管段，以消除泵、閥門或彎頭造成的流態擾動。如前所述，對于不潔凈流體，上游必須安裝過濾器，其濾網目數應根據雜質最小粒徑確定，并設計便于拆卸清洗的結構。儀表安裝方向應嚴格遵循殼體上的箭頭指示，確保與流體流向一致。對于易產生靜電的烴類介質，良好的接地是必要的安全措施。
6.輸出與通訊：連接智能系統的橋梁
輸出信號的選擇取決于后端接收設備和控制系統的需求。脈沖輸出（方波）是最直接、抗干擾能力強的數字信號，適合連接PLC、計數器進行瞬時流量計算或總量累計，脈沖當量可靈活設置。4-20mA模擬電流輸出是過程控制領域最通用的信號，便于接入DCS或二次儀表進行遠傳顯示與控制。RS485數字通訊輸出（通常支持MODBUS-RTU協議）則適用于需要多點組網、遠程讀取多參數（瞬時流量、累計流量、溫度等）及進行參數設置的智能化應用場景。HART協議是在4-20mA模擬信號上疊加數字通訊，適合既有模擬控制系統又需進行高級設備管理的場合，但需注意該功能通常不用于出口產品。
二、品牌服務與支持

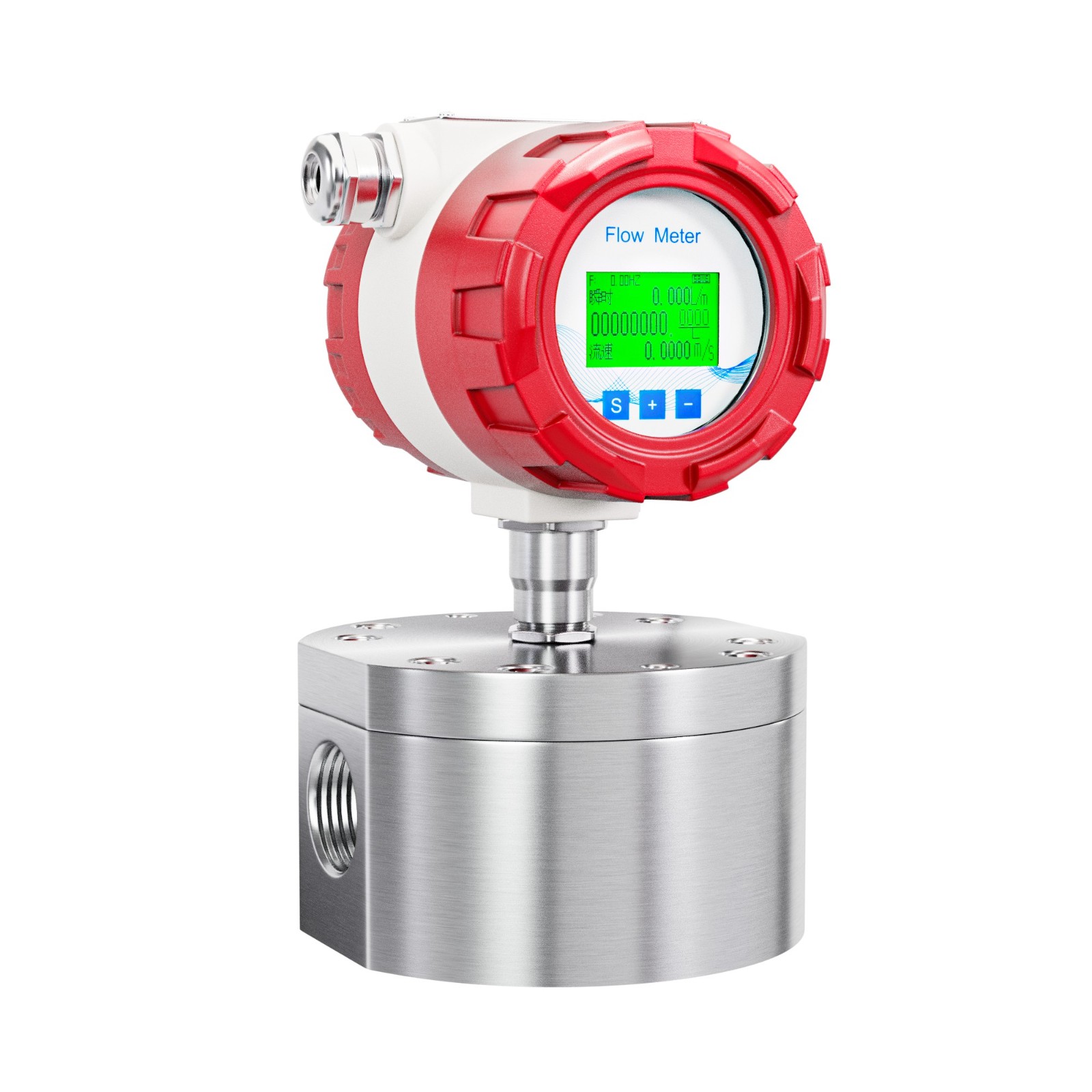

在眾多工業儀表品牌中，杭州米科以在過程自動化測量領域的深耕細作而著稱，其產品線注重可靠性與實用價值的平衡。對于圓齒輪流量計這類產品，米科能夠提供從經濟型到高性能型的完整解決方案。例如，其FGC200系列圓齒輪流量計便是一個典型代表，該系列提供DN8至DN32多種口徑，流量覆蓋從每小時0.6升到2萬升的廣闊范圍，精度可達±0.5%。用戶可根據介質特性選擇鋁合金或不銹鋼本體，并搭配脈沖、4-20mA或RS485等多種輸出組合。杭州米科不僅提供產品，更注重服務落地，能為客戶提供專業的安裝指導、遠程調試支持乃至現場校準服務，確保儀表從安裝到投運的全周期性能可靠。
三、應用案例
在某大型潤滑油調和廠，原先使用其他原理流量計測量基礎油和添加劑時，因介質粘度隨溫度變化大，導致計量波動顯著，批次配方不準。后更換為不銹鋼本體、PEEK齒輪的圓齒輪流量計，利用其優異的粘度適應性，實現了在40-120℃溫度范圍內粘度變化下的穩定計量，批次重復性誤差控制在0.3%以內，顯著提升了產品一致性。
在食品行業巧克力漿料輸送線上，介質粘度極高且含有細微顆粒，傳統的流量計易堵塞或磨損。選用帶保溫夾套的316L不銹鋼圓齒輪流量計，并在上游加裝精細過濾器。其堅固的齒輪結構能夠推動高粘稠漿料，同時特殊的表面處理便于CIP（原位清洗）清洗，滿足了食品衛生與連續生產的雙重需求。
在小型精細化工廠的溶劑回收裝置中，需要對多種有機溶劑進行精確計量以核算回收率。介質腐蝕性強且流量小。選用全PTFE襯里和密封的圓齒輪流量計，配合脈沖輸出連接到PLC進行累計。其卓越的耐腐蝕性解決了材質兼容性問題，而小流量下的高靈敏度確保了微小流量的有效計量，為成本控制提供了準確數據基礎。
四、總結
為不同工況快速錨定選型方向：對于潔凈的水或低粘度油品，重點考慮成本，鋁合金本體、標準材質齒輪的型號是經濟之選；對于帶微量雜質或高粘度流體，必須前置過濾器，并優先選擇耐磨性更好的PEEK齒輪及不銹鋼本體；對于涉及貿易結算或高價值介質，則應毫不猶豫地選擇0.5級或更高精度、配備不銹鋼齒輪及多種輸出驗證接口的高端型號。
FAQ
1. 問：測量高粘度流體時，進出口需要多大的壓差？
答： 圓齒輪流量計依靠流體壓差推動齒輪旋轉，所需啟動壓差與介質粘度成正比。對于極高粘度的流體，需確保系統泵壓足以提供足夠的驅動壓差，同時核對流量計本體的壓力損失是否在系統允許范圍內。具體數值需結合介質粘度和流量范圍計算，可咨詢儀表廠家進行核算。
2. 問：流量計安裝后，累積流量讀數可以清零嗎？
答： 對于帶有顯示和按鍵操作功能的顯示型圓齒輪流量計，通常可以通過儀表面板菜單或通訊命令將累積流量值清零或復位，具體操作需參照說明書。無顯示型儀表的累積信息通常由后端采集系統（如PLC）管理，清零操作在系統側進行。
