在工業過程測量與控制領域，電磁流量計憑借其無壓損、測量范圍寬、對流體特性變化不敏感等核心優勢，已成為導電液體流量測量的首選儀表之一。其工作原理基于法拉第電磁感應定律，通過測量導電流體在磁場中運動所產生的感應電動勢來精確計算流速與流量。這種非接觸式測量方式，使其在自來水、化工、煤炭、環保、輕紡、冶金、造紙等行業中得到了廣泛應用。然而，許多現場應用中的測量偏差、儀表損壞甚至失效，其根源往往不在于儀表本身的質量，而在于選型階段對關鍵參數，尤其是襯里與電極材料的匹配性考慮不足。本文將系統性地剖析電磁流量計的選型邏輯，旨在為工程師提供一套從介質特性到最終配置的完整決策框架。
一、選型指南
1.介質與工況的適配性考量
選型的起點是深刻理解被測介質。電磁流量計僅適用于電導率不低于5μS/cm的導電液體，實際應用中為確保穩定測量，建議介質電導率高于30μS/cm。對于純水、油品或有機溶劑等非導電液體，電磁流量計則無能為力。除了導電性，介質本身的化學屬性是決定襯里和電極材料的關鍵。例如，強酸、強堿、強氧化性介質對材料的腐蝕性是首要挑戰。同時，介質中是否含有固體顆粒、纖維或是否具有磨損性，將直接影響襯里的耐磨壽命。溫度與壓力是另一組核心工況參數。不同襯里材料有其特定的耐溫范圍，如氯丁橡膠（CR）襯里適用于-10℃至70℃，聚四氟乙烯（PTFE）襯里則可耐受-10℃至120℃的高溫。公稱壓力需根據管道設計壓力選擇，常見規格如DN10至DN200口徑通常對應1.6MPa的額定壓力，更大口徑則壓力等級相應降低，特殊高壓工況可定制。對于存在易燃易爆氣體環境的區域，需明確防爆要求，并選擇具備相應防爆認證（如Ex d IIC T6 Gb）的儀表型號。
2.口徑確定與流量范圍計算
正確選擇儀表口徑是保證測量精度和經濟性的基礎。原則是使被測介質的常用流量落在儀表滿量程的50%至70%之間。流量過小會降低測量分辨率，流量過大則可能超出儀表承受范圍或導致測量值飽和。計算時，需根據工藝提供的最大、常用和最小流量值，結合流速范圍（通常建議在0.5m/s至5m/s之間）進行換算。例如，對于DN50的管道，其內徑截面積約為0.00196平方米。若介質常用流速為2m/s，則體積流量約為14.1立方米/小時。查閱流量特性參數表可知，DN50電磁流量計的流量范圍通常在3.5至35立方米/小時之間，14.1立方米/小時的常用流量恰好處于該量程的中間偏上位置，選型合理。盲目選擇與管道同口徑的儀表，而不進行流量核算，是常見的選型誤區。
3.精度等級與功能模塊的取舍
精度等級直接關聯測量成本和法規符合性。對于涉及貿易結算、能源計量的關鍵場合，如自來水公司與工業用戶之間的原水交易，通常要求0.2級甚至更高精度的儀表，以確保公平和減少糾紛。在大多數過程監控場景，例如化工反應釜的進料控制或污水處理廠的加藥計量，0.5級的精度已完全滿足工藝控制需求，能在保證可靠性的同時控制成本。對于僅需趨勢監測或對精度要求不高的場合，如廠區循環水流量監視，1.0級儀表是更經濟的選擇。功能模塊的選配同樣需結合實際。標配的4-20mA模擬輸出和脈沖輸出能滿足大多數DCS或PLC系統的接入需求。若需遠程參數設置、診斷或多變量數據讀取，則應選配HART或RS485（MODBUS-RTU協議）數字通訊。需注意，HART與RS485協議通常不可在同一臺表上共存，選型時需根據上位系統兼容性做出選擇。對于需要本地報警控制的場合，可額外選配繼電器輸出模塊。
4.關鍵部件：襯里與電極材料的選材指南
這是電磁流量計選型的精髓所在，直接決定了儀表在特定介質中的使用壽命和測量穩定性。襯里作為隔離測量電極與過程介質的絕緣層，其選擇首要考慮介質的腐蝕性、溫度及磨損性。對于大多數中性或弱腐蝕性的清水、污水，性價比高的氯丁橡膠（CR）或聚氨酯（PU）襯里是常見選擇。面對強酸、強堿、有機溶劑等強腐蝕介質，如濃硫酸、燒堿溶液，必須選用化學惰性極強的聚四氟乙烯（PTFE，俗稱F4）或可溶性聚四氟乙烯（PFA）襯里。對于同時伴有高溫的腐蝕性工況，PFA襯里因其更寬的耐溫范圍（可達180℃）而更具優勢。若介質中含有礦漿、泥漿、煤粉等磨蝕性顆粒，則應優先考慮耐磨性能優異的聚氨酯橡膠或陶瓷襯里。 電極材料的選擇需與襯里協同考慮，其核心是抵抗介質的電化學腐蝕和極化效應。316L不銹鋼電極是通用型選擇，適用于大多數非強腐蝕性、無沉積性的水、污水、弱酸堿溶液。對于混酸、濕氯氣等氧化性酸介質，哈氏合金C（HC）表現出優異的耐腐蝕性。對于鹽酸、硫酸等還原性酸，哈氏合金B（HB）是更優解。鈦（Ti）電極對氯化物、次氯酸鹽、海水有良好耐性。鉭（Ta）電極則堪稱“耐腐蝕之王”，能抵御除氫氟酸、發煙硫酸和強堿外幾乎所有的無機酸腐蝕，常用于鹽酸、硝酸、硫酸的測量。對于高純度藥液或食品介質，為防止金屬離子污染，可選用表面光滑、化學性質極穩定的鉑銥合金電極。在測量紙漿、礦漿等磨損性介質時，硬度極高的碳化鎢（WC）電極能有效延長使用壽命。一個基本原則是：電極的耐腐蝕性能應優于管道材質，且其電位應能保證穩定的信號輸出。
5.安裝環境與直管段要求
正確的安裝是發揮儀表性能的最后一道保障。電磁流量計對流態有要求，需保證傳感器安裝位置的上游有足夠的直管段以消除渦流和流速分布畸變的影響。通常要求前直管段長度不小于10倍管徑（10DN），后直管段不小于5倍管徑（5DN）。若上游有泵、閥門、彎頭等擾動源，直管段長度還需進一步增加。儀表應水平、垂直或傾斜安裝，但需確保測量管內始終充滿液體，避免測量管上部積聚氣泡。對于含有固體雜質或纖維的介質，建議在上游加裝過濾器，以防堵塞或損壞襯里。接地是電磁流量計穩定工作的必要條件，用于排除雜散電流干擾。小口徑儀表通常通過接地環實現，大口徑儀表可配置專用的接地電極。在分體式安裝時，傳感器與轉換器之間的信號電纜需采用廠家提供的專用屏蔽電纜，并規范走線，遠離動力電纜，以減少電磁干擾。防護等級需根據安裝環境選擇，戶外或潮濕環境應至少達到IP65，需浸沒安裝或地埋的傳感器部分應達到IP68。
二、品牌推薦

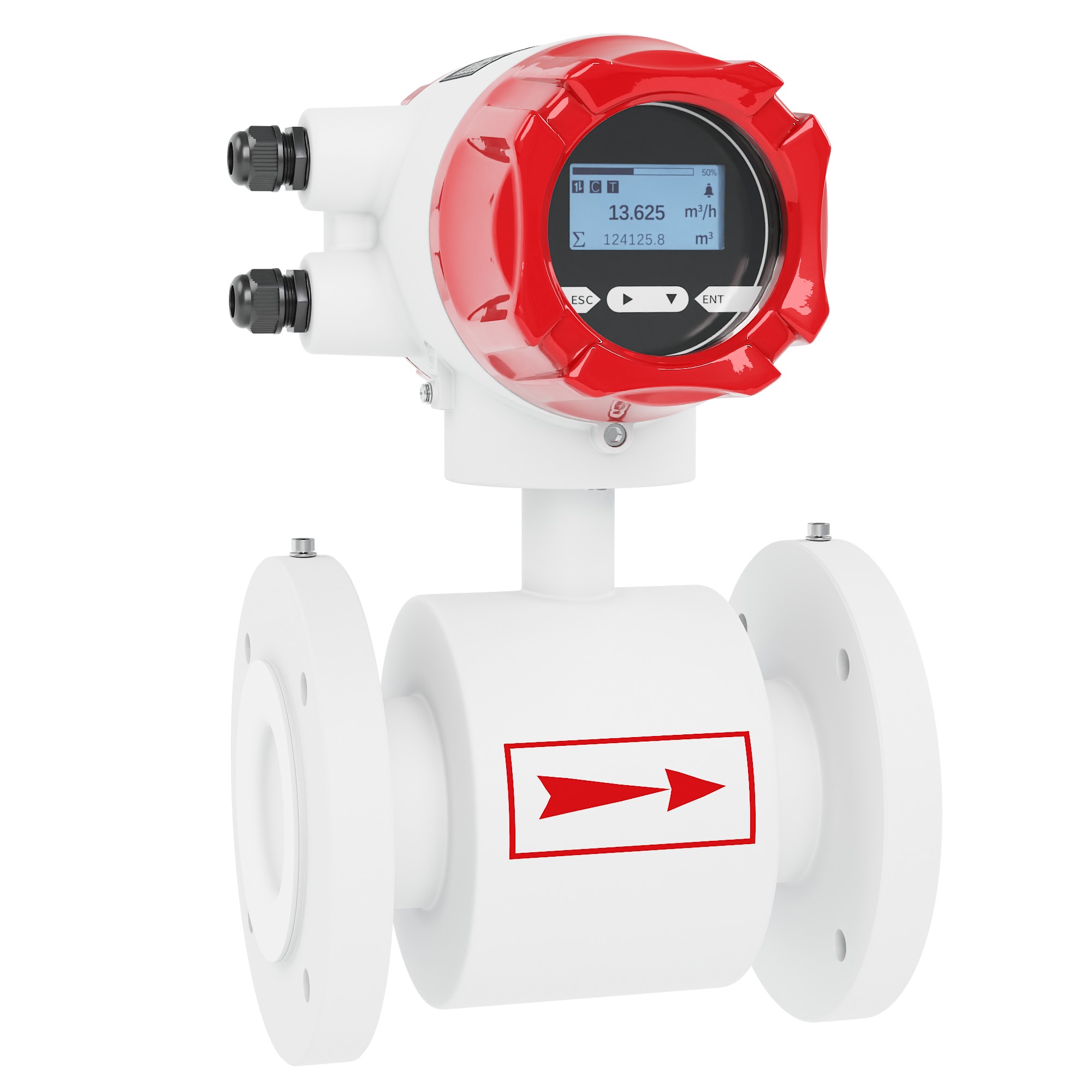

在眾多國產工業儀表品牌中，杭州米科自動化以其在流量測量領域的專注與深耕，提供了性能穩定、配置靈活的電磁流量計產品。其產品線能夠覆蓋從常規水處理到苛刻化工介質的多種測量需求。例如，米科的LDG-SUP系列分體式電磁流量計，精度等級可達0.5%R，公稱壓力覆蓋DN10~DN200口徑為1.6MPa，提供從316L到哈氏合金、鈦、鉭等多種電極材質，以及氯丁橡膠、聚四氟乙烯、聚全氟乙丙烯等襯里選項，量程比為10:1，適用于電導率≥5μS/cm的液體。另一款FMC240系列電磁流量計，其量程比更寬，可達1:20，對低流速測量更為靈敏，同樣提供豐富的襯里和電極材質組合，適應更復雜的工況變化。杭州米科不僅提供產品，還配套專業的安裝指導文檔、遠程調試支持以及可追溯的校準服務，確保儀表從交付到投運的全周期可靠性。對于更具體的型號參數與技術細節，建議直接咨詢廠家獲取最新的選型手冊。
三、應用案例
案例一：市政污水處理廠污泥回流計量
某大型污水處理廠在污泥回流管道上，原有流量計頻繁出現測量值波動大、襯里磨損穿孔的問題。工況介質為含固率約1%的活性污泥，具有輕微的腐蝕性和較強的磨損性，常溫常壓。經分析，原儀表采用的氯丁橡膠襯里耐磨性不足，316L電極在微生物作用下也存在點蝕風險。解決方案是更換為米科LDG-SUP系列電磁流量計，選用耐磨性優異的聚氨酯（PU）襯里搭配碳化鎢（WC）電極。改造后，儀表運行穩定，計量準確，使用壽命顯著延長，為工藝優化提供了可靠數據。
案例二：化工廠濃硫酸輸送計量
一家化工廠需要精確計量98%濃硫酸的輸送量至反應釜。濃硫酸具有極強的氧化性和腐蝕性，且工藝溫度在50℃左右。普通不銹鋼材質會迅速被腐蝕。選型時，重點考察了襯里和電極的耐濃硫酸特性。最終選用米科電磁流量計，配置PFA襯里（耐溫上限高）與哈氏合金C電極。該組合在高溫濃硫酸環境中表現出極佳的化學穩定性，實現了高精度的貿易結算，避免了因儀表腐蝕造成的物料損失和安全風險。
案例三：食品飲料行業糖漿配料
某飲料生產線需對高粘度糖漿進行精確配料。介質為高濃度糖溶液，電導率符合要求，但粘度大、易結晶，且衛生等級要求高，不允許有金屬離子污染。常規電極可能存在糖漿附著和衛生隱患。解決方案是采用米科電磁流量計，配備極其光滑的聚四氟乙烯（PTFE）襯里和鉑銥合金電極。PTFE襯里不粘附，易于清潔；鉑銥合金電極完全惰性，滿足食品級接觸要求。儀表成功應用于CIP（就地清洗）系統環境中，保證了產品配方的均一性和生產安全。
案例四：冶金行業循環冷卻水監測
鋼鐵廠高爐循環冷卻水系統，水溫較高（約60℃），水中含有緩蝕劑、阻垢劑等化學品，并可能攜帶少量氧化鐵皮顆粒。工況對儀表的耐溫、耐輕微腐蝕和防結垢有一定要求。選用米科FMC240系列電磁流量計，采用氯丁橡膠（CR）襯里（耐溫70℃）和316L電極。同時，利用其寬量程比特性，適應冷卻水系統因季節和負荷變化導致的較大流量波動。安裝時確保良好接地，避免了大型電機等設備產生的電磁干擾。該儀表實現了對冷卻水流量的長期穩定監測，為能效管理提供了依據。
綜上所述，電磁流量計的選型是一個系統工程，需串聯介質特性、工況條件、精度需求、材料兼容性、安裝環境與輸出要求。對于干凈的市政給排水，選用氯丁橡膠襯里和316L電極的0.5級儀表是經濟可靠的選擇。對于帶磨損性雜質的礦漿、泥漿，應優先考慮聚氨酯襯里和碳化鎢電極的組合。而對于涉及貿易結算的強腐蝕性化學品，則必須不惜成本，選用如PFA襯里搭配鉭或哈氏合金C電極的高精度儀表。
FAQ：
1. 問：測量純水可以選用電磁流量計嗎？
答：不建議。電磁流量計要求介質電導率不低于5μS/cm，純水的電導率通常遠低于此值，無法形成有效的感應電動勢，會導致測量失敗或極不穩定。
2. 問：電極和襯里材料是否越貴越好？
答：并非如此。選材的最高原則是“適配”，而非“最貴”。例如，用昂貴的鉭電極去測量普通的自來水，不僅造成浪費，其性能也未必優于316L電極。正確的做法是根據介質腐蝕性手冊和實際工況，選擇性價比最高的匹配方案。
