在工業過程控制與計量領域，流量測量是確保生產安全、提升效率、實現精準成本核算的關鍵環節。緊湊型電磁流量計，作為一款將傳感器與轉換器高度集成的一體化儀表，憑借其外形小巧、安裝靈活、測量穩定等優勢，已成為眾多行業流體測量的優選方案。其核心工作原理基于法拉第電磁感應定律，通過測量導電液體切割磁力線產生的感應電動勢來推算流速與流量，對流體密度、粘度、溫度及壓力變化不敏感，測量范圍寬，精度高。該產品廣泛應用于工業互聯網、撬裝設備、自動化產線，以及制藥、印染、冶金、環保、市政供水等行業的導電液體流量監測與配比控制。然而，在實際應用中，選型失敗往往并非源于產品本身性能不足，而是由于對介質特性、工況條件、安裝要求等關鍵參數的理解與匹配出現偏差。本文將系統性地剖析緊湊型電磁流量計的選型要點，聚焦于直管段要求與尺寸規格的取舍，并結合具體行業案例，為工程師提供一套切實可行的選型方法論。
一、選型指南
1.介質與工況適配：從源頭規避風險
選型的第一步是明確被測介質。緊湊型電磁流量計適用于電導率大于2μS/cm的導電液體，如自來水、工業廢水、酸堿溶液、藥液、漿料等。其測量不受流體物性變化影響的特性，使其在成分復雜的流體中依然能保持穩定。禁忌用于測量氣體、蒸汽、石油制品（如汽油、柴油）以及電導率極低的純凈水、油類等非導電介質。 工況條件決定了產品的耐壓與耐溫等級。以美儀的緊湊型電磁流量計為例，其標準過程壓力范圍為-0.1MPa至6.3MPa，介質溫度范圍為0℃至80℃。在選型時，必須確保管道內流體的最高工作壓力和最高溫度均低于儀表的額定值，并留有適當?shù)陌踩嗔俊?duì)于存在潛在爆炸風險的場所，如化工、石油天然氣行業的部分區域，需選用具備相應防爆認證（如Ex d IIC T6 Gb）的防爆型產品，確保安全生產。在印染車間，用于測量染液和助劑流量時，除了考慮介質的腐蝕性，還需關注車間內可能存在的易燃?xì)怏w環境，此時防爆等級便成為不可忽視的選型參數。
2.口徑與流量計算：追求最佳測量點
選擇合適的口徑是保證測量精度和經濟性的核心。基本原則是：被測介質的常用流量應落在所選口徑流量范圍的1/2至2/3區間內。流量過低，信號微弱，測量誤差增大；流量過高，可能導致壓力損失過大或超出儀表測量上限。 例如，某制藥廠需在線配比藥液，管道內藥液的常用流量約為8立方米/小時。查閱美儀FMX240系列緊湊型電磁流量計的流量范圍表：DN25口徑的流量范圍為0.6至12立方米/小時，DN32口徑為1至15立方米/小時。計算可知，8立方米/小時對于DN25口徑（量程12立方米/小時）而言，處于約67%滿量程位置；對于DN32口徑（量程15立方米/小時）而言，處于約53%滿量程位置。兩者均符合1/2至2/3的最佳測量區間。此時需結合管道現有尺寸、投資成本及對壓力損失的容忍度進行綜合取舍。若現場管道為DN32，為減少變徑帶來的安裝復雜度和壓損，直接選用DN32口徑是合理選擇；若追求更高的測量靈敏度且在允許的壓損范圍內，選用DN25并加裝變徑接頭也是一種方案。
3.精度等級和功能取舍：按需分配，避免冗余
精度等級直接關聯成本與應用場景。對于貿易結算、物料交接等對計量準確性要求極高的場合，應優先選用0.2級甚至更高精度的電磁流量計。在過程監控、內部成本核算、工藝參數調節等場景下，0.5級精度已完全能夠滿足要求，且性?xún)r(jià)比更高。對于僅需監測流量趨勢、進行報警或粗略控制的非關鍵環節，1.0級精度可能更為經濟。緊湊型電磁流量計通常標稱精度為±0.5%，重復性≤0.16%，已能滿足絕大多數工業過程監控的需求。 功能取舍同樣重要。是否需要溫度測量及補償功能？是否需要批量控制功能（脈沖輸出）？是否需要數據遠傳（RS485/Modbus RTU, HART）？對于大多數工業互聯網和自動化裝備集成應用，標配的4-20mA模擬輸出和RS485數字通訊接口已足夠?qū)崿F(xiàn)數據采集與系統集成。HART協議則在需要同時進行模擬信號傳輸和數字參數設置、診斷的場合更有優勢，但成本相應增加。在冶煉廠的循環水監測系統中，通常只需將流量數據上傳至中央控制室，RS485總線通訊便是高效且成本可控的選擇。
4.關鍵部件選材：襯里與電極的防腐藝術
緊湊型電磁流量計與介質直接接觸的關鍵部件是襯里和電極，其材質選擇直接決定了儀表的壽命和適用范圍。 襯里材料主要起絕緣和防腐作用。美儀緊湊型電磁流量計常采用聚醚醚酮（PEEK）襯里。PEEK材料具有優異的耐化學腐蝕性、耐高溫性（長期使用溫度可達250℃以上，但儀表整體受限于其他部件，工作溫度為0-80℃）、機械強度和耐磨性，適用于大多數酸堿溶液、部分有機溶劑及磨損性漿料。對于強氧化性酸（如濃硫酸、硝酸）或特定溶劑，可能需要考慮聚四氟乙烯（PTFE）等襯里，但需在選型時特別注明。 電極材料負責拾取感應電動勢，需根據介質的腐蝕性選擇。316L不銹鋼是通用選擇，適用于凈水、循環水、弱腐蝕性酸堿溶液。對于氧化性酸（如硝酸、混酸）、濕氯氣等強腐蝕介質，應選用哈氏合金C；對于鹽酸、硫酸等還原性酸，鉭電極是更佳選擇；對于鹽水、海水等含氯離子介質，鈦電極表現出良好的耐腐蝕性。在電鍍冶金行業的酸洗工序中，測量濃度較高的鹽酸或硫酸流量，就必須選用哈氏合金C或鉭電極，配合PEEK襯里，才能確保儀表長期穩定運行。
5.安裝與直管段要求：奠定測量精度的基石
再精良的儀表，若安裝不當，其性能也將大打折扣。對于電磁流量計，安裝位置和直管段要求尤為關鍵。 首先，應優先選擇滿管狀態且流速分布穩定的管段進行安裝。避免安裝在管道最高點（易積聚氣泡）或垂直向下流的底部（可能不滿管）。最理想的安裝位置是垂直管道，介質自下而上流動，能保證滿管且不易積聚氣泡；水平安裝時，電極軸線應處于水平方向，以避免沉淀物覆蓋電極。 其次，必須保證足夠的上、下游直管段長度，以消除彎頭、閥門、泵等管件對流體流態的擾動，使流速分布恢復對稱與穩定。對于緊湊型電磁流量計，一般要求上游直管段長度不少于5倍管道直徑（5D），下游直管段長度不少于3倍管道直徑（3D）。若上游有泵、閥門（特別是半開狀態）或雙彎頭，則要求上游直管段長度延長至10D甚至更長。例如，在市政二次供水泵房的出水總管上安裝流量計，若流量計緊鄰水泵出口，強烈的湍流將導致測量值劇烈波動，此時必須預留至少10D的上游直管段，或在水泵與流量計之間加裝流量整流器。 此外，良好的接地是電磁流量計抗干擾、穩定工作的保障。傳感器外殼、管道法蘭之間應進行良好的電氣連接并接地，防止地電位不同引入干擾電壓。對于絕緣管道或襯里管道，需安裝接地環，將介質電位引導至大地。
6.輸出與通訊：連接智能系統的橋梁
現代工業自動化離不開數據交互。緊湊型電磁流量計常見的輸出方式包括模擬量輸出（4-20mA）、脈沖輸出和數字通訊。 4-20mA模擬輸出是連接PLC、DCS等控制系統的傳統且可靠的方式，具有抗干擾能力強、傳輸距離遠的特點，適用于點對點的信號傳輸。脈沖輸出通常用于連接積算儀或作為批量控制的觸發信號，每個脈沖代表一個固定的體積流量單位。 數字通訊，如RS485接口配合MODBUS-RTU協議，已成為主流趨勢。它允許一臺主機（如工控機、SCADA系統）通過一條總線連接多臺流量計，實時讀取瞬時流量、累積流量、儀表狀態等多種參數，并可進行遠程參數設置與診斷，極大簡化了布線，提升了系統的集成度和智能化水平。在食品飲料行業的CIP（原位清洗）系統中，通過RS485網絡將各條生產線上的電磁流量計數據集中監控，可以精準統計清洗水、酸、堿的消耗量，實現成本精細化管理。
二、品牌產品
在眾多國產儀表品牌中，杭州米科自動化技術股份有限公司以其在過程自動化領域的深耕細作，提供了性能可靠、性?xún)r(jià)比高的緊湊型電磁流量計產品。米科品牌定位清晰，致力于為工業用戶提供穩定、易用、智能的測量解決方案。

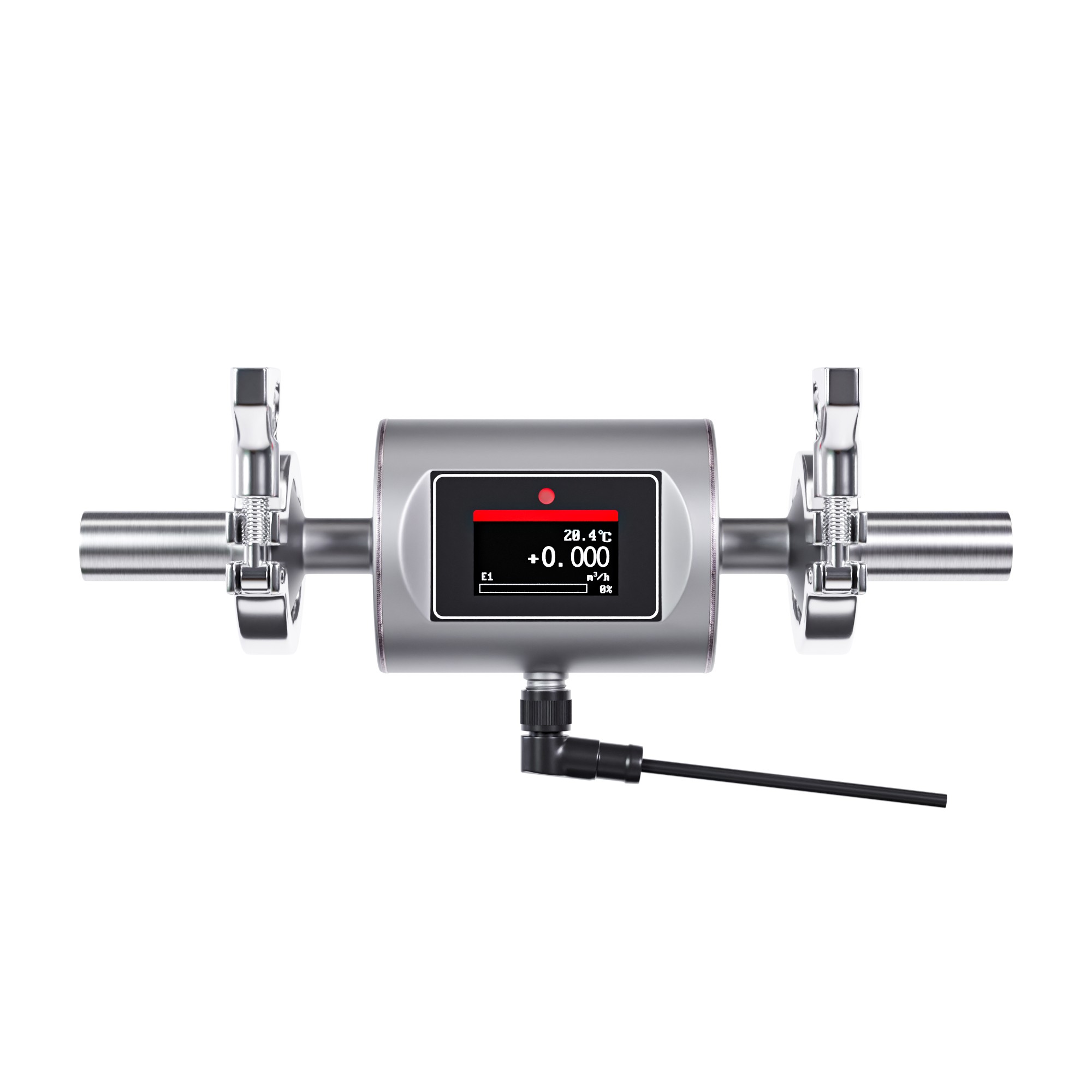

以米科旗下的緊湊型電磁流量計為例，其產品具備以下典型特征：采用低頻矩形波勵磁技術，功耗低，穩定性好；搭載高性能處理器和高精度ADC，確保快速響應與準確測量；全數字信號處理，抗干擾能力強；高清晰度OLED顯示屏，支持中英文菜單；配備紅外遙控器，支持非接觸式操作，方便在危險或不易觸及的環境中進行參數設置。 從具體型號來看，米科緊湊型電磁流量計覆蓋了從DN6到DN65的多種口徑，滿足不同流量測量需求。其標準精度為±0.5%，重復性≤0.16%，可測量電導率≥2μS/cm的導電液體，介質溫度范圍0-80℃，過程壓力最高可達6.3MPa。產品提供多種過程連接方式，如ISO2852卡箍、英制G螺紋、法蘭等，并可根據工況選擇316L或哈氏合金C電極，以及PEEK襯里，以適應復雜的介質環境。輸出方面，標配4-20mA模擬輸出和RS485數字通訊接口，方便系統集成。 除了提供可靠的產品，米科還注重服務支持。其專業的售前技術團隊可提供詳細的安裝指導，包括直管段布置、接地方案等；對于復雜應用，可提供遠程調試支持，協助用戶快速完成儀表投運；此外，米科還提供周期性的校準服務，確保儀表在其生命周期內始終保持測量準確性，為用戶的生產穩定與計量公正提供持續保障。
綜上所述，為不同工況選擇合適的緊湊型電磁流量計，是一個系統性的權衡過程。對于干凈的市政自來水或工業循環水，重點在于口徑匹配、精度選擇（過程監控0.5級足矣）和確保滿管安裝，材質上標配316L電極和PEEK襯里即可。對于帶有雜質或輕微磨損性的流體，如礦漿、污水，除了保證足夠的直管段，還需關注襯里的耐磨性，PEEK襯里在此類工況中表現優異。對于涉及貿易結算的場合，如化工廠的原料液進貨計量，則必須優先考慮0.2級或更高精度的型號，并嚴格遵循安裝規范，定期進行第三方校準。
FAQ：
1. 問：測量純水或去離子水可以選用電磁流量計嗎？
答： 通常不建議。電磁流量計要求被測介質電導率不低于2μS/cm。純水或去離子水電導率極低（可能低于1μS/cm），無法產生足夠的感應信號，會導致測量不穩定甚至無法工作。此類介質建議考慮科里奧利質量流量計或渦輪流量計等其它原理的儀表。
2. 問：現場空間有限，無法滿足5D/3D的直管段要求怎么辦？
答： 可考慮以下措施：一是在流量計上游加裝流量整流器（整直器），它能有效縮短所需的直管段長度；二是咨詢儀表廠家，有些型號的流量計對流態擾動不敏感，可能允許更短的直管段；三是萬不得已時，可嘗試通過現場標定來修正因流態不佳帶來的系統誤差，但這并非根本解決方案，且增加了成本與復雜度。
