溶解氧是衡量水體質量與生態平衡的關鍵指標，在眾多工業生產和環境監測領域扮演著至關重要的角色。膜法溶解氧儀，作為一種基于經典電化學原理的在線分析儀器，憑借其穩定可靠的連續監測能力，已成為火電、化工、冶金、環保、制藥、食品及自來水等行業進行過程控制和水質管理的核心設備。它不僅能夠精確測量溶液中的溶解氧含量，還能同步監測氧飽和度、氧分壓及溫度，為優化工藝、保障安全、節能減排提供不可或缺的數據支持。
一、核心原理與內部構造：經典電化學的智慧
膜法溶解氧儀的核心測量原理是極譜法（或稱克拉克電極法）。其核心部件——溶解氧電極，通常由陰極（如鉑或金）、陽極（如銀/氯化銀）以及覆蓋在電極尖端的一層選擇性透氣膜構成。這層薄膜（常用材料如聚四氟乙烯）只允許氧氣分子透過，而將水和其他溶解性物質阻隔在外。測量時，電極浸入被測溶液，在陰極和陽極之間施加一個穩定的極化電壓（通常為0.7V左右）。透過膜的氧氣在陰極發生還原反應，產生一個與溶液中氧分壓成正比的微弱擴散電流。這個電流信號經過變送器的放大、溫度補償和線性化處理，最終轉換為直觀的氧濃度讀數。

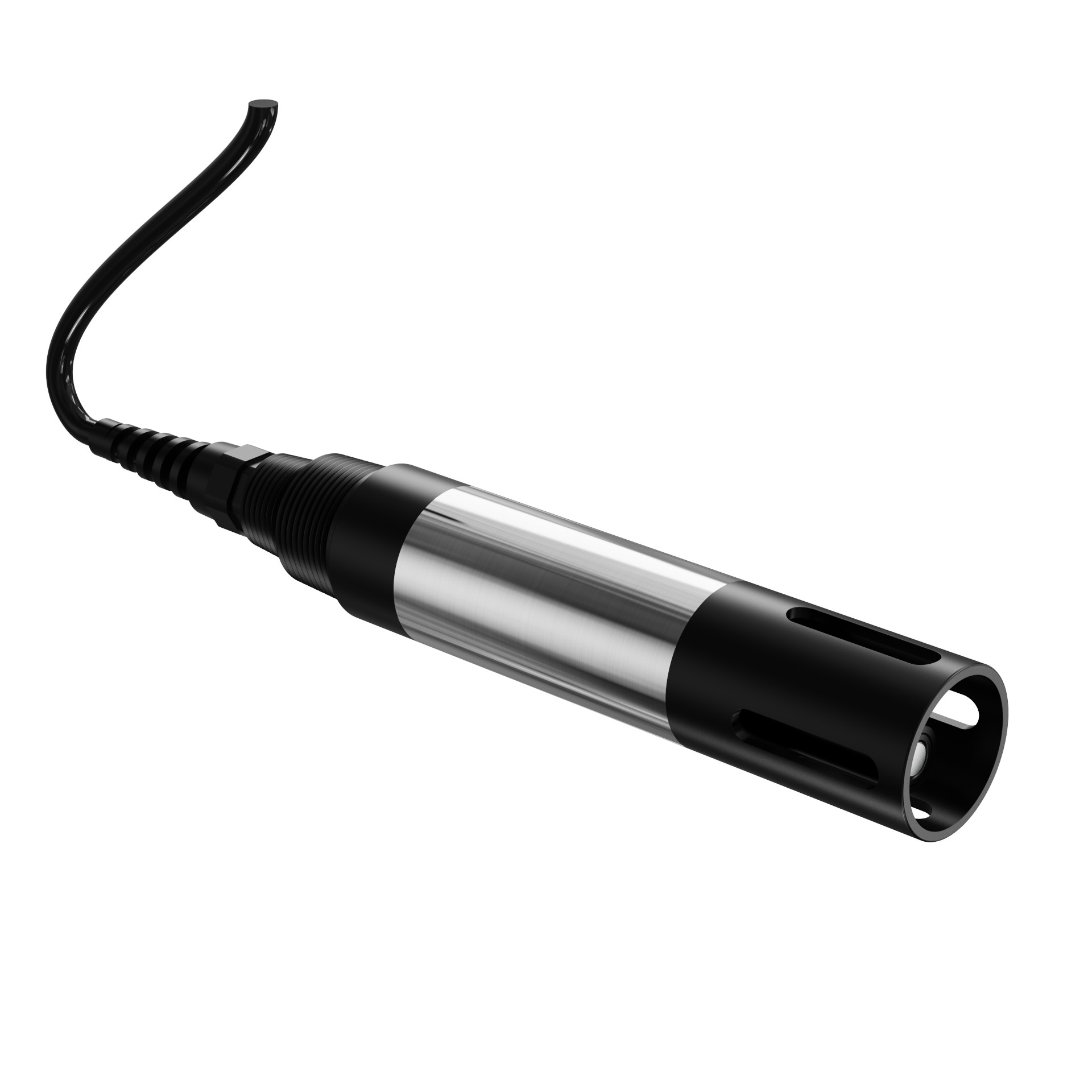

儀表的內部構造通常分為傳感器（電極）和變送器（控制器）兩部分。傳感器負責感知，其結構精密，膜頭材料常采用鋼砂網金屬膜以增強耐用性，電極殼體則根據工況選用PVC或316L不銹鋼。變送器則是“大腦”，負責信號處理、顯示和輸出。以美儀DM2800型號為例，其變送器采用光電隔離技術，有效提升了抗干擾能力，標準配置包括4-20mA模擬量輸出、RS485數字通訊接口以及多路繼電器報警輸出，便于接入各類控制系統。
二、標準技術參數與核心功能模塊
一臺典型的膜法溶解氧儀，其性能通過一系列嚴謹的技術參數來定義。測量范圍是基礎，例如常見型號覆蓋0-20 mg/L或0-40 mg/L的氧含量，同時支持0-200%的飽和度及0-400 hPa的氧分壓顯示，溫度測量范圍通常在-10℃至60℃之間。準確度是衡量其可靠性的關鍵，主流產品的氧含量測量準確度可達±1.5%FS，溫度測量準確度可達±0.5℃。
核心功能模塊確保了儀表的智能與實用：
1. 智能溫度補償：溶解氧的溶解度受溫度影響顯著。儀表內置NTC10K或Pt1000溫度傳感器，支持自動或手動溫度補償，確保在任何水溫下都能獲得經過校正的準確氧濃度值。
2. 多重信號輸出：標配的隔離式4-20mA變送輸出，可直接連接記錄儀或PLC；光電隔離的RS485接口，支持Modbus-RTU協議，便于實現計算機遠程監控與數據采集。
3. 可編程報警功能：用戶可自由設定高、低報警閾值及遲滯量，通過2路SPDT（單刀雙擲）繼電器輸出，可聯動控制曝氣機、加藥泵等設備，實現自動化控制。
4. 人性化設計：大屏幕液晶顯示，背光與蜂鳴器可根據需要開關，適應不同光照與噪音環境下的操作。
在電氣與物理特性上，此類儀表通常采用220VAC供電，最大功耗僅約5W，節能高效。防護等級達到IP54，能夠防御灰塵和水濺，適應大多數工業環境。電氣接口多采用M16×1.5或M12×1.5規格的纜塞，便于電纜引入和密封。
三、運行特性、適用環境與行業應用
膜法溶解氧儀具有響應快速、穩定性好、維護周期相對較長等特點。其響應時間（T90）在標準條件下可達2分鐘以內，能夠及時反映工藝變化。傳感器漂移小，校準間隔通常可長達60天以上，使用壽命一般超過2年，降低了長期運維成本。
然而，其性能發揮也受工況條件限制。為保證測量準確，被測液體需保持一定的流速（通常要求不低于2.5 cm/s），以防止電極表面形成滯流層導致測量滯后。此外，儀表禁止在含有可燃性、爆炸性氣體或蒸汽的防爆場合使用，也需避免強電磁干擾環境。工作環境溫度建議在0-60℃之間，相對濕度10%-85%且無結露。
正是憑借這些特性，膜法溶解氧儀在以下場景中廣泛應用：
* 污水處理：在活性污泥法的好氧曝氣池中，實時監測溶解氧濃度是控制曝氣量、優化能耗、保證生化處理效率的關鍵。儀表的高低報警功能可直接用于曝氣機的啟停控制。
* 水產養殖：監測養殖池水體的溶氧量，對于預防魚類缺氧、提高養殖密度和成活率至關重要。
* 工業過程：在化工、制藥發酵過程中，溶解氧是微生物生長和代謝的重要參數，精確控制有利于提高產品得率和質量。
* 環境監測：用于河流、湖泊、海洋等自然水體的水質監測站，評估水體的自凈能力和富營養化狀況。
* 鍋爐給水除氧：在火電廠等行業，監測除氧器出口水中的殘余溶解氧，以防止鍋爐管道的氧腐蝕。
四、產品選型、安裝與日常運維要點
面對多樣化的需求，正確的選型是第一步。用戶需明確幾個核心參數：測量量程（如常規污水選0-20mg/L，某些高濃度工藝可選0-40mg/L）、輸出信號需求（是否需要兩路4-20mA或僅需一路）、報警輸出類型（SPDT繼電器或時間繼電器等）、電極材質（根據腐蝕性選擇316L或PVC）以及電纜長度。參考標準型譜，可以系統化地完成型號配置。
安裝是保證測量精度的基礎。變送器應安裝在清潔、干燥、振動小的位置，并確保通風孔通暢。傳感器（電極）的安裝尤為關鍵，應選擇具有代表性、流動良好的取樣點，采用浸入式或流通式安裝，務必使透氣膜完全浸沒并避開氣泡和死角。安裝方向應使膜表面順應水流方向，以保持必要的清洗流速。所有電氣連接必須牢固，并嚴格按照說明書進行，良好的接地保護是安全運行的必備條件。
日常運維是延長儀表壽命、保證數據可靠的保障。主要包括：
1. 定期校準：建議每1-2個月進行一次校準，通常采用零點校準（在無氧環境如亞硫酸鈉溶液中進行）和斜率校準（在飽和空氣或水飽和空氣中進行）。
2. 膜頭維護：透氣膜是消耗品，應定期檢查。若膜被污染、破損或電極響應變得遲緩，需及時更換。更換時需按規程操作，確保電解液填充適量，膜內無氣泡。
3. 電極清潔：對于容易結垢或滋生生物膜的場合，需定期用軟布輕輕擦拭膜表面，切勿使用硬物或有機溶劑刮擦。
4. 長期保存：若儀表長期停用，應將電極清洗干凈后，套上保護帽，存放在干燥陰涼處。
總之，膜法溶解氧儀作為一項成熟而經典的技術，其價值在于將復雜的電化學過程轉化為穩定、可信的工業數據。理解其原理、掌握其特性、遵循規范的選型、安裝與維護流程，才能讓它在各個工業場景中持續發揮“水質哨兵”的作用，為流程優化、環境保護和安全生產保駕護航。
