在水利工程、城市排水、污水處理、農業灌溉以及工業生產等諸多領域，對開放渠道（明渠）中水流量的精確計量是一項至關重要的基礎工作。它不僅關系到水資源的合理調配與高效利用，也是環保監測、過程控制和成本核算的核心依據。明渠流量計，作為實現這一目標的關鍵儀表，其技術原理、選型應用與安裝維護，構成了一個專業而嚴謹?shù)墓I(yè)知識體系。
一、 品類定位與行業價值
明渠流量計并非直接測量流速的單一儀表，而是一個集成了液位傳感、流量計算與數據輸出的系統。其核心價值在于，將復雜多變的明渠水流，通過標準化的測量方法，轉化為穩定、可靠、可追溯的流量數據。相較于封閉管道流量測量，明渠流態受渠道形狀、坡度、粗糙度影響顯著，直接測量全斷面流速分布技術難度大、成本高。因此，當前主流的、高性價比且被廣泛認可的明渠計量方案，普遍采用“液位-流量”轉換原理，即通過測量渠道中特定位置的水位高度，依據已知的水力數學模型或?qū)嶒?yàn)標定關系，計算出對應的瞬時流量和累計流量。
這類儀表廣泛應用于水庫與河流的水文監測、水利工程的調度計量、城市供水與污水處理的進出水計量、工業企業廢水排放的合規監控、農田灌溉用水的精準計量，以及水政水資源管理部門的數據采集等場景。其測量對象涵蓋矩形、梯形、U型等多種斷面形式的明渠。
二、 工作原理與技術核心
明渠流量計的工作流程可以概括為“測液位、算流量”。其技術核心圍繞如何高精度測量液位，以及如何建立并應用準確的液位-流量關系。
1.液位測量原理：目前主流的非接觸式液位測量技術包括超聲波和雷達（微波）兩種。
超聲波原理：儀表探頭發射高頻聲脈沖，聲波在空氣中傳播至水面并反射回探頭。通過精確測量聲波從發射到接收的時間，結合空氣中的聲速（受溫度補償修正），即可計算出探頭到水面的距離，進而換算出液位高度。超聲波明渠流量計具有技術成熟、成本相對較低、安裝簡便的優點。
雷達原理：儀表向水面發射微波信號并接收回波。通過分析發射波與接收波之間的頻率差（基于多普勒效應測流速）或時間差（基于時差法測液位），可以同時或分別獲得水面流速和水位信息。雷達方式受環境溫度、蒸汽、泡沫的影響更小，在惡劣氣象條件下表現更為穩定。
2.流量推算原理：這是明渠流量計區別于普通液位計的關鍵。單純的液位數據無法直接代表流量，必須依賴一個確定的轉換關系。該關系主要通過以下兩種方式建立：
堰槽法（標準堰槽）：在渠道中安裝一個具有固定形狀和尺寸的節流裝置，即量水堰槽。常用的有巴歇爾槽、矩形薄壁堰和直角三角堰。當水流經過堰槽時，會在其上游形成穩定的水位-流量對應關系，該關系主要由堰槽的幾何尺寸決定，最大程度地減少了渠道本身特性（如坡降、糙率）對測量的影響。流量計通過測量堰槽上游特定觀測點的水位，即可依據國家或行業標準（如JJG(水利)004-2015《明渠堰槽流量計》、SL24-91《堰槽測流規范》）中規定的公式或表格，自動計算出流量。例如，巴歇爾槽的流量公式為Q = c*h^n（c、n為與喉道寬度b相關的系數），三角堰和矩形堰也有相應的理論計算公式。
流速-面積法（流速儀法）：此方法多用于河道、大型灌渠等不便于安裝標準堰槽的場合。典型設備如雷達流速流量計。它通過非接觸方式（如雷達）測量水面以下某一深度或表面的流速，并結合另一個傳感器（如雷達水位計）測量的水位（水深）以及預先輸入的渠道斷面形狀參數（如矩形寬、梯形底寬與邊坡系數），通過流速積分模型計算出過水?dāng)嗝婷娣e和平均流速，二者相乘即得流量。這種方法對渠道的直段長度有一定要求，以保證流速分布的穩定性。
三、 產品構造與功能模塊
以典型的超聲波明渠流量計為例，其結構主要分為一體式和分體式。
一體式：超聲波換能器（探頭）與流量積算顯示主機集成在一個殼體內部，結構緊湊，安裝方便，通常防護等級可達IP65，適合工況相對簡單的場合。

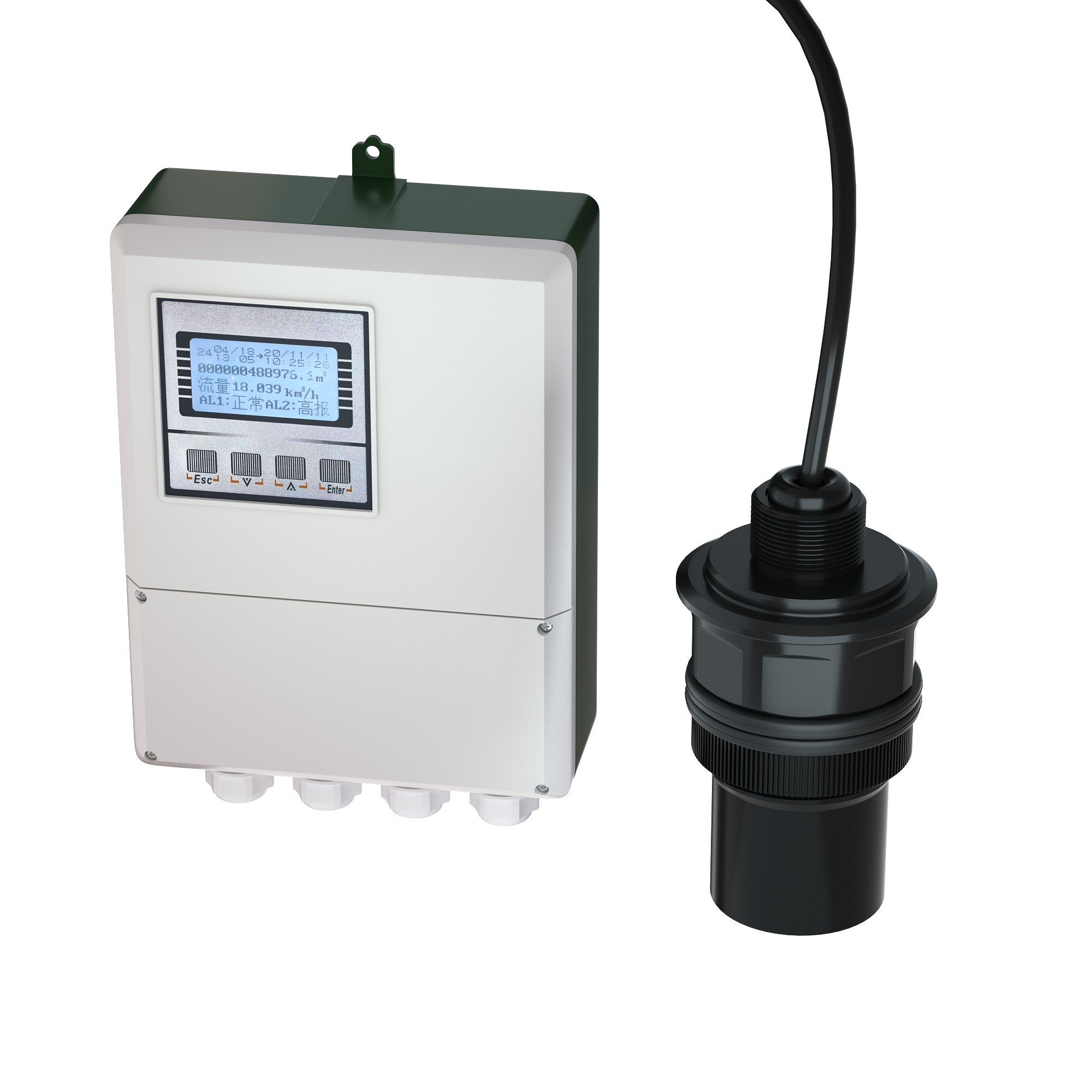

分體式：探頭與主機分離，通過線纜連接。主機可安裝在控制室或防護箱內，探頭安裝于渠道現場。這種方式使電子部分遠離惡劣環境，維護更方便，且探頭可選更高防護等級（如IP68），線纜長度可根據需要定制。
無論是哪種結構，其核心功能模塊均包括：
1. 傳感單元：超聲波或雷達探頭，負責發射和接收信號，實現液位（或流速）的原始數據采集。
2. 信號處理與積算單元：核心處理器，負責對原始信號進行濾波、補償（如溫度補償）、計算，將液位值轉換為瞬時流量，并進行流量累積。
3. 人機交互單元：液晶顯示屏和按鍵，用于參數設置、實時數據與歷史數據查詢。界面通常為中文菜單，操作直觀。
4. 數據輸出單元：提供多種工業標準接口，如（4~20）mA模擬量輸出、RS485（Modbus RTU協議）數字通訊接口，用于連接PLC、DCS或數據采集系統。部分型號還提供繼電器報警輸出、SD卡數據存儲、以及4G/NB-IoT/LoRa等無線傳輸功能可選。
5. 電源模塊：支持寬范圍供電，常見的有220V AC、24V DC或12V DC，適應不同現場條件。
四、 技術參數與性能指標
理解明渠流量計的技術參數是正確選型的基礎，關鍵指標包括：
液位測量范圍與盲區：例如，某型號超聲波明渠流量計液位量程可選1.5m或5m，對應盲區分別為≤0.15m和≤0.3m。盲區是指探頭下方無法有效測量的最短距離，安裝時必須確保最低液位高于盲區。
測量準確度：液位測量準確度通常可達±3mm或0.5% F.S.（取大值）；通過堰槽法推算的流量準確度一般在±3%至±5%之間（平靜水面條件下）。雷達流速儀結合斷面計算的流量精度則與斷面規則度、流速分布模型等因素相關。
輸出信號：標準配置通常包含一路（4~20）mA輸出（對應液位或流量）和一個RS485通訊接口。繼電器輸出（如4路，觸點容量5A/250V）可用于高低液位報警或泵閥控制。
環境適應性：工作溫度范圍通常為-10℃至60℃，貯存溫度更寬。防護等級（如IP63、IP65）決定了其防塵防水能力，需根據安裝環境選擇。
供電與功耗：功耗通常較低，例如≤4W，有利于太陽能供電等離網應用。
五、 適用環境與工況限制
沒有萬能的儀表，明渠流量計的準確運行依賴于合適的應用條件。
1.對堰槽法的限制：
流態要求：必須形成自由流。對于三角堰和矩形堰，下游水位需低于堰坎；巴歇爾槽的淹沒度需小于其設計臨界值，否則測量關系失效。
安裝條件：堰槽上游需有足夠長的平直段（一般建議大于10倍渠道寬度），以確保水流平穩、無漩渦、無偏流地進入堰槽。堰槽本身安裝必須水平、對中，與渠道連接處密封良好，無滲漏。
量程范圍：不同類型和規格的堰槽有其最佳的流量測量范圍。例如，小流量（<40L/s）宜選用直角三角堰，大流量宜選用巴歇爾槽或矩形堰。
2.對非接觸測量的共同限制：
測量路徑：探頭發射面與水面之間應無任何遮擋物。對于超聲波儀表，需避免泡沫、蒸汽、強風對聲波的干擾；對于雷達儀表，雖抗干擾能力更強，但也需注意避免探頭正下方有固定障礙物。
水面狀態：劇烈波動的水面會影響測量穩定性，可考慮加裝靜水井（測井）來平抑波動。靜水井直徑應足夠大（通常>0.5m），內壁光滑。
六、 應用場景實例
污水處理廠進出水計量：在污水廠總進水口或總排放口，常安裝巴歇爾槽配合超聲波流量計。巴歇爾槽水頭損失小，不易堵塞，適合含有懸浮物的污水。流量數據用于工藝控制、處理效能評估和環保合規上報。
企業廢水排放監測：環保重點監管單位在排污口安裝明渠流量計（多采用三角堰或矩形堰），并與水質在線分析儀聯動，實現流量與污染濃度的同步監測，數據實時上傳至環保監控平臺。
農業灌溉渠系水量分配：在干渠、支渠的分水口，安裝標準堰槽和流量計，實現灌溉用水量的精準計量和按量收費，促進節水農業。
城市排水管網與防汛監測：在雨水篦子、合流制溢流口、河道排口等處，安裝雷達流速流量計。它無需改造現有渠道，直接測量流速和水深，快速計算流量，用于城市內澇預警和排水管網運行評估。
七、 產品選型與安裝運維要點
選型指南：
1. 確定測量方式：首先根據渠道條件、流量范圍、精度要求和管理規定，決定采用堰槽法還是流速-面積法。有改造條件、追求穩定標準關系的選堰槽法；渠道不規則、不允許動土的選雷達流速儀。
2. 選擇堰槽類型與規格：根據最大、最小常用流量，選擇匹配的堰槽。巴歇爾槽適應性廣，優先推薦；三角堰適合小流量；矩形堰適合較大流量且渠道落差允許的場合。
3. 確定儀表類型：根據安裝環境（腐蝕性、防爆要求、室內外）選擇一體式或分體式，以及超聲波或雷達技術。環境多蒸汽、泡沫可選雷達；預算有限、工況良好可選超聲波。
4. 核對關鍵參數：確認液位量程覆蓋水位變化，盲區滿足安裝空間，輸出信號與現有系統匹配，防護等級符合環境要求，電源制式可用。
安裝要點：
1. 堰槽安裝：嚴格按標準施工，確保中心對齊、水平安裝、上下游直段長度滿足要求、連接處密封。
2. 探頭安裝：探頭應安裝在堰槽指定的水位觀測點正上方，發射面垂直對準水面。在巴歇爾槽中，觀測點位于喉道上游；在三角堰/矩形堰，位于堰板上游。使用水平尺校準。
3. 電氣安裝：信號線與動力線分開敷設，采用屏蔽電纜并做好接地，防止干擾。在雷擊多發區，建議加裝防雷器。
日常運維：
1. 定期檢查：目視檢查探頭表面是否有污物、結垢或冰霜，及時清潔（斷電后用軟布擦拭）。檢查堰槽內是否有淤泥或雜物堆積，保持流通順暢。
2. 數據比對：定期用便攜式流速儀或其他方法進行比對測量，驗證流量計的長期穩定性。
3. 參數備份：記錄或備份儀表內的關鍵設置參數（如堰槽類型、尺寸、儀表量程等），以防意外丟失。
4. 冬季防護：在寒冷地區，注意防止水面結冰影響超聲波測量，或采取保溫措施防止儀表內部電路受損。
總之，明渠流量的準確計量是一個系統工程，涉及流體力學、傳感技術、自動控制等多學科知識。成功的關鍵在于深刻理解測量原理，根據現場實際情況科學選型，并嚴格按照規范進行安裝與維護。一臺合適的明渠流量計，不僅是數據的提供者，更是水資源精細化管理、環境保護與安全生產的可靠守護者。
