在工業過程控制與能源計量領域，對氣體流量的精準測量是保障生產安全、提升效率、實現精細化管理的關鍵環節。熱式氣體質量流量計作為一種基于熱擴散原理的直接式質量流量?jī)x表，憑借其無需溫度壓力補償、寬量程比、結構堅固等顯著優勢，已廣泛應用于煙氣排放監測、壓縮空氣系統計量、化工過程氣體控制、半導體制造、生物制藥以及天然氣計量等多個行業。它直接輸出氣體的質量流量，從根本上解決了因工況溫度、壓力變化導致的測量誤差問題，為流程工業提供了可靠的數據支撐。
一、核心原理與內部構造
熱式氣體質量流量計的核心工作原理是熱擴散技術，具體實現方式主要為恒溫差法。儀表傳感器部分通常包含兩個高精度的鉑電阻溫度傳感器。其中一個作為基準傳感器，持續測量流經氣體的實際溫度（T1）；另一個則作為速度傳感器，被持續加熱至一個高于氣體溫度（T2）的恒定值。兩者之間維持一個恒定的溫差（ΔT = T2 - T1）。當氣體流過傳感器時，流動的氣體分子會帶走速度傳感器上的熱量，導致其溫度有下降趨勢。為了維持預設的恒定溫差，儀表的控制電路會動態調節對速度傳感器的加熱功率（電流）。氣體流速越快，帶走的熱量越多，所需維持溫差的加熱功率就越大。因此，加熱功率的變化量與氣體的質量流速（即單位時間內流過傳感器的氣體質量）之間存在著確定的函數關系。通過精確測量這一加熱功率，即可直接計算出氣體的質量流量。從原理公式 V = K [Q / ΔT]^1.87 / ρ_g 可以看出，流速V與加熱量Q、恒定溫差ΔT以及氣體密度ρ_g相關。由于采用了恒溫差控制，且傳感器溫度自動恒定高于介質溫度約30°C，該原理本身已內在補償了介質溫度變化的影響。同時，通過內置算法對氣體密度進行實時計算與補償（基于輸入的標準狀態密度、實時工況壓力與溫度），最終實現了對工況壓力、溫度變化不敏感的真正意義上的質量流量測量。

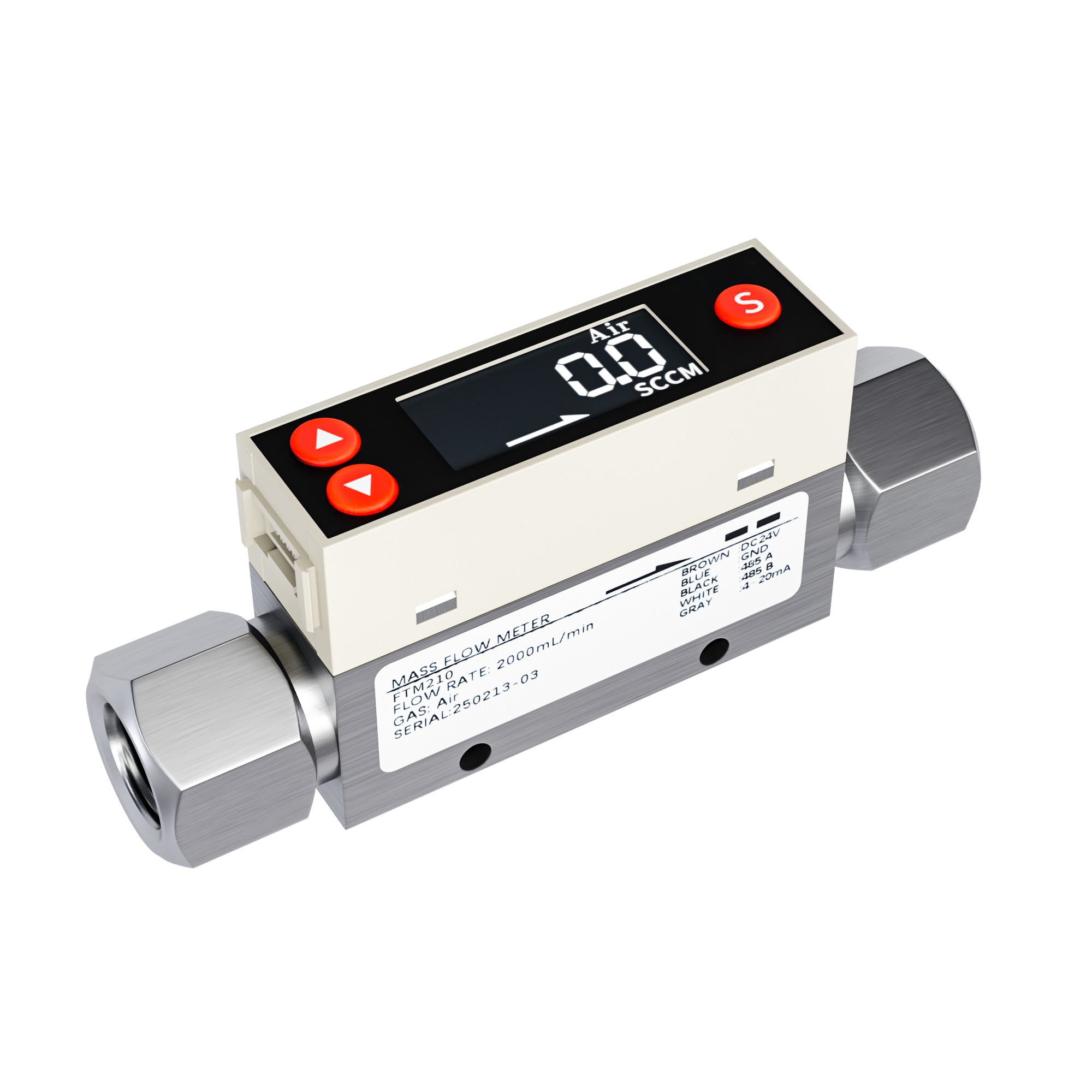

從內部構造來看，一臺典型的熱式氣體質量流量計主要由傳感器探頭、變送器（信號處理單元）和顯示/輸出單元構成。傳感器探頭是核心測量部件，其結構根據安裝方式分為插入式和管段式。插入式探頭適用于大口徑管道（通常DN65至DN1000），通過焊接底座或法蘭底座安裝，探頭長度可根據管徑定制，以確保傳感器位于管道中心流速區域。管段式則是一個完整的測量管段（通常DN10至DN300），兩端帶有法蘭、螺紋或卡箍連接，適用于中小口徑管道，測量精度通常更高。傳感器材質普遍采用316L不銹鋼，以應對多數工業氣體的腐蝕。變送器部分集成了高精度測量電路、微處理器和通訊模塊，負責執行恒溫差控制、信號放大、線性化處理、密度補償、流量計算及多種輸出信號的生成。外殼一般采用壓鑄鋁合金，防護等級可達IP65，確保在惡劣工業環境下的可靠性。
二、技術參數與運行特性
在標準技術參數方面，熱式氣體質量流量計的性能指標明確。其流速測量范圍寬廣，通常可達0.1 Nm/s 至 100 Nm/s（部分型號上限可達120 Nm/s），量程比寬，有利于應對流量波動大的工況。測量精度方面，管段式產品通常可達±1.5%讀數，插入式產品典型精度為±2.5%讀數。儀表響應時間快，一般小于1秒。它適用于絕大多數常見穩態氣體，如空氣、氧氣、氮?dú)狻鍤狻⑻烊粴狻⒄託狻煔獾龋珜?duì)于乙炔、三氯化硼等化學性質不穩定的氣體則不適用。介質工作溫度范圍寬泛，傳感器可耐受-40°C至300°C的環境，轉換器工作溫度一般為-20°C至55°C。工作壓力方面，插入式最高可達2.5MPa，管段式通常為1.6MPa。供電方式靈活，支持24VDC或220VAC，功耗通常低于7W。
其核心功能模塊豐富實用。現場顯示模塊采用多行背光液晶屏，可同時或輪巡顯示瞬時質量流量、標況體積流量、累計流量、介質溫度、流速等多種參數。信號輸出模塊標配4-20mA模擬量輸出（光電隔離，最大負載500Ω），并普遍集成數字通訊接口，如RS-485（支持Modbus-RTU協議）或HART協議，便于接入DCS、PLC或SCADA系統，實現遠程監控與數據集成。部分型號還提供脈沖輸出功能，用于連接流量積算儀或進行批量控制。報警功能模塊可提供1-2路繼電器常開觸點輸出，用戶可設定流量上下限、空管等報警條件，用于聯鎖控制或安全預警。
該儀表的運行特性鮮明。首先是“直接測量質量流量”，省去了額外的溫壓變送器和流量積算儀，簡化了系統構成，降低了總體成本與維護復雜度。其次是“寬量程比與低流速測量能力”，使其既能測量高速氣流，也能檢測極低的泄漏流速，在壓縮空氣系統節能審計和管道檢漏中優勢明顯。第三是“結構堅固，免維護”，傳感器無任何可動部件，不受管道振動影響，使用壽命長。第四是“數字化與智能化”，內部全數字化處理，參數設置靈活，支持在線組態，且具有自診斷功能。
三、適用場景與選型要點
熱式氣體質量流量計的適用環境廣泛，但也有一些工況限制。它要求被測氣體相對潔凈，介質中含塵量或液滴應盡可能少，長期運行下水分含量建議低于5%，以免污染傳感器影響精度和壽命。對于強腐蝕性氣體，需確認傳感器材質（如316L、哈氏合金等）的耐受性。安裝位置應選擇流場穩定的管段，避開閥門、彎頭、縮徑等擾流元件，通常要求前直管段長度不小于10倍管徑，后直管段不小于5倍管徑，以確保測量準確性。
結合實例，其細分應用行業與落地場景十分清晰。在環保行業，用于監測鍋爐、窯爐排放的煙氣流量，是CEMS（煙氣連續排放監測系統）的關鍵組成部分，為環保監管和排污費核算提供數據。在工業制造領域，用于工廠壓縮空氣總管、支管的精確計量，是能源管理系統（EMS）的基礎，幫助企業識別泄漏、評估設備效率、進行成本分?jǐn)偂Ｔ诨づc石化行業，用于測量反應釜進氣、保護氣、吹掃氣以及天然氣、沼氣等能源氣體的流量，參與過程控制與貿易結算。在半導體和生物制藥行業，用于高純度氣體（如氮?dú)狻鍤狻⑻厥夤に嚉怏w）的精密測量，保障生產工藝的穩定與安全。在市政領域，用于污水處理廠的沼氣產量計量、燃?xì)庹{(diào)壓站的流量監控等。
對于工程設計、采購與運維人員而言，掌握科學的選型方法至關重要。選型是一個系統工程，需按步驟確認關鍵參數：1. 確認測量介質：明確氣體種類、組分及其標準狀態密度（ρ_n）。這是流量計算的基礎，儀表需據此進行密度換算。2. 確定流量范圍：根據工藝設計，估算出工況下可能的最大、常用和最小流量。最好能提供標況體積流量（Nm3/h）范圍。結合管徑，可計算出流速，確保其在儀表量程（0.1-100 Nm/s）內，且常用流量點避開量程下限（如20%以上），以保證最佳測量精度。3. 確定工藝條件：包括管道內徑、工作壓力（MPa）、工作溫度（℃）、介質濕度及潔凈度。這決定了儀表的壓力等級、溫度等級選型以及是否需要前置過濾裝置。4. 選擇儀表類型與安裝方式：對于DN300及以上的大口徑管道，通常選用插入式，經濟性好，安裝維護方便（可帶壓安裝）。對于DN10-DN300的中小口徑管道，或?qū)纫蟾摺⒐艿勒駝?dòng)較大的場合，優先選用管段式。5. 選擇過程連接與材質：根據管道法蘭標準（如HG/T20592）、壓力等級選擇匹配的法蘭。傳感器本體和探頭材質通常為304或316L不銹鋼，對于腐蝕性介質需特殊指定。6. 確定輸出與通訊需求：根據控制系統接口，選擇4-20mA、RS-485、HART等輸出組合。是否需要繼電器報警輸出。7. 確定供電與顯示：選擇24VDC或220VAC電源。是否需要現場顯示。8. 確認環境與防護：確認現場環境溫度、濕度、防爆要求（若有），選擇相應的防護等級（通常IP65）和防爆認證型號。
四、安裝與運維指南
在安裝環節，需遵循以下要點以確保最佳性能：安裝前務必確認管道內無雜物，傳感器探頭清潔無損傷。插入式流量計安裝時，需在管道上開孔并焊接或法蘭連接專用底座（帶球閥可實現不斷流安裝），插入深度必須保證傳感器位于管道中心軸線位置。管段式流量計安裝時，需保證流量計本體箭頭方向與流體流向一致，并按要求加裝密封墊片，均勻緊固法蘭螺栓。電氣連接時，需嚴格按說明書線序接線，做好電纜屏蔽與接地，避免信號干擾。對于分體式儀表，傳感器與變送器之間的專用電纜長度不宜過長，且需規范敷設。
日常運維是保障儀表長期穩定運行的關鍵。運維工作主要包括：定期巡檢，觀察現場顯示是否正常、穩定，有無異常報警；定期（如每季度或每半年）對流量計進行零點校準，通常在工藝停車無流狀態下進行；保持傳感器探頭的清潔，若介質較臟，需根據情況定期拆出清洗（使用軟布和適當溶劑，避免損傷鉑電阻膜）；檢查電氣接頭密封是否完好，防止進水進塵；定期對比現場顯示值與控制系統讀數，排查信號傳輸問題；記錄累計流量等重要數據，用于趨勢分析和設備管理。當儀表出現測量值異常波動、無輸出或輸出恒定等故障時，可先檢查供電、接線、參數設置是否正確，再檢查傳感器是否被污染或損壞，并參考產品手冊的故障診斷指南進行排查。
綜上所述，熱式氣體質量流量計以其獨特的原理和卓越的性能，在現代工業氣體計量中扮演著不可替代的角色。深入理解其技術內核，嚴謹遵循選型、安裝與運維規范，方能最大化發揮其技術優勢，為工業生產的安全、高效與智能化管理提供堅實可靠的數據基石。
