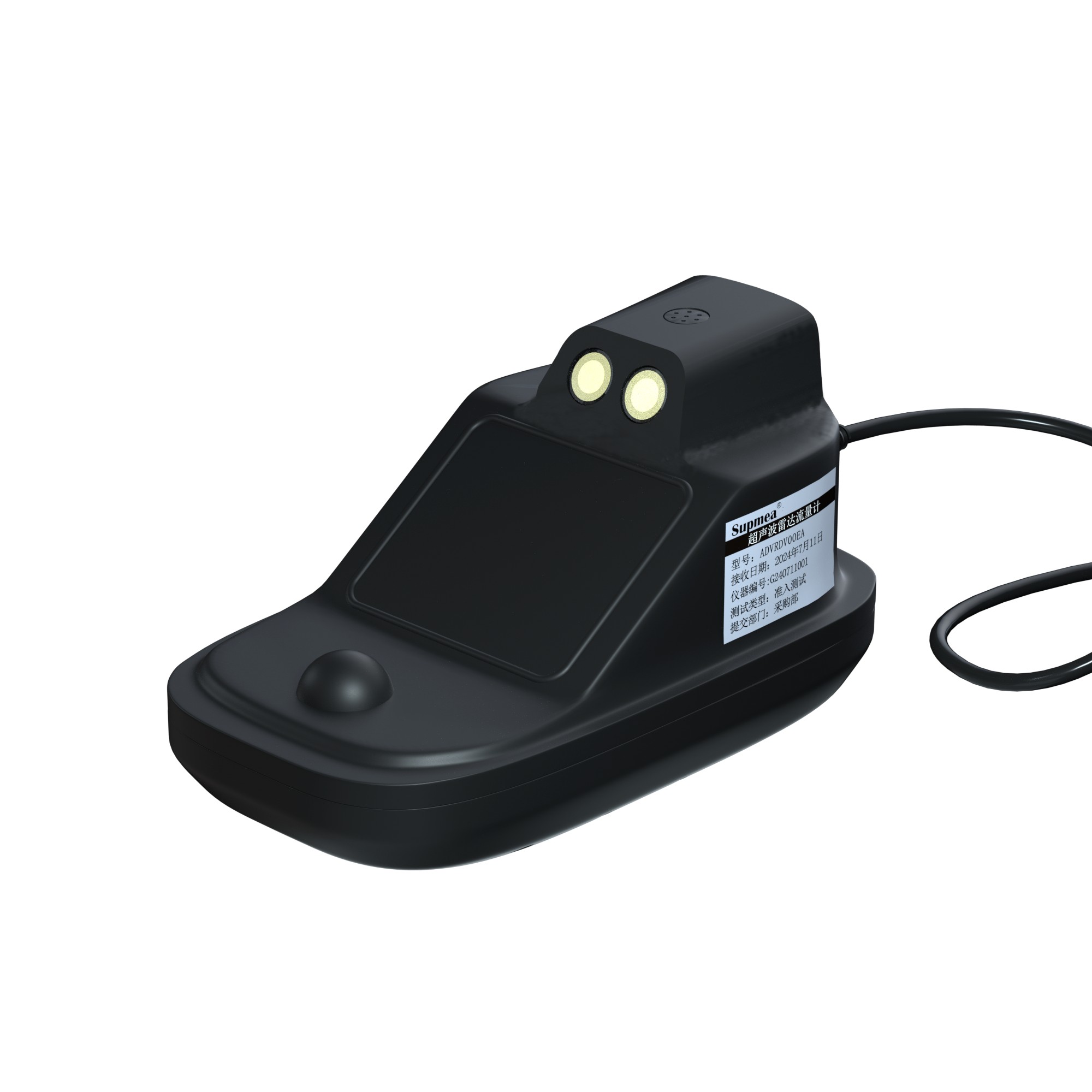

在市政排水、工業廢水、水利監測等復雜流體計量領域，傳統的單一測量模式流量計常因工況多變而“水土不服”。超聲波雷達雙波流量計，作為一款融合了雷達多普勒與超聲波多普勒技術的復合型測量設備，憑借其“雙波”自動切換的獨特優勢，正成為解決滿管、非滿管及兩者交替工況下流量監測難題的利器。其核心在于通過雷達與超聲波傳感器的協同工作，自動適應不同液位狀態，實現從淺流到滿流、從低流速到高流速的全場景覆蓋。然而，市場上產品型號繁多，參數各異，許多項目選型失敗的根本原因并非產品性能不佳，而是關鍵參數與現場實際工況的嚴重錯配。本文旨在系統性地拆解超聲波雷達雙波流量計的選型邏輯，提供一套從介質分析到品牌服務的全流程避坑指南。
一、介質與工況適配：從源頭規避應用風險
超聲波雷達雙波流量計主要設計用于測量水及含有懸浮固體顆粒、氣泡的各類液體，如生活污水、工業廢水、雨水、河水等。其非接觸（雷達）與接觸式（超聲波）結合的測量方式，使其對介質中的泥沙、纖維、油污等雜質具有一定的耐受性。然而，它并非萬能。對于純氣體、蒸汽、強腐蝕性化學試劑（如濃酸、濃堿）以及純凈無雜質、電導率極低的去離子水，該技術并不適用。在選型時，首要任務是明確介質特性，包括主要成分、固體顆粒含量、氣泡含量以及腐蝕性。
工況環境參數同樣關鍵。設備的環境溫度通常要求在0~60℃之間，貯存溫度為-20~60℃。若現場環境溫度超出此范圍，需特別注明。雖然該流量計傳感器部分防護等級可達IP68，能承受長期浸沒，但主機部分防護等級可能為IP63或IP65，需根據安裝位置（如井下、地面控制箱）選擇合適的防護等級。對于可能存在可燃性氣體的場合，如石化、煤礦排水等，必須考慮防爆要求。知識庫資料顯示，部分型號可選配CCRITC Ex ia ⅡC T6 Ga防爆等級，選型時必須明確現場的防爆區域劃分，并選擇對應認證的產品，嚴禁非防爆產品用于危險區域。
二、口徑與流量計算：確保測量在最佳區間
超聲波雷達雙波流量計通常不直接以管道口徑作為首要選型參數，而是關注流速與水位（水深）的測量范圍。其流速量程寬，例如FAC300型號可達0.2m/s~20m/s，水位量程可達0~10m。選型的精髓在于確保工況的常用流速落在流量計滿量程的1/2至2/3區間，此時測量精度最高，設備運行最穩定。
以一個矩形排水明渠為例進行簡易計算：已知渠道底部寬度B=1米，邊坡系數忽略，實測常用水深H=0.5米，測得水面平均流速V=0.8m/s。則過流面積A = B * H = 0.5平方米，瞬時流量Q = V * A = 0.4立方米/秒。此時，常用流速0.8m/s處于FAC300量程（0.2-20m/s）的較優位置，常用水深0.5米也遠未達到10米量程上限，該型號在流速和水位參數上是適配的。若常用流速僅為0.05m/s，則低于設備的最小測量流速，會導致無法測量或誤差極大，此時應考慮量程下限更低（如0.03m/s）的FAC350等型號。
三、精度等級與功能取舍：按需配置，避免功能過剩
精度直接關聯成本與合規性。超聲波雷達雙波流量計的精度表述通常為“±百分比讀數±固定值”。例如，FAC300在超聲波測速模式下精度為±1.0%讀數±0.01m/s，雷達測速模式為±3.0%讀數±0.01m/s；水位測量精度為0.2%F.S.。對于貿易結算、排放計量收費等對數據法律效力要求極高的場景，應優先選擇精度更高的型號（如標稱0.2級或0.5級），并確保其具備相應的計量器具型式批準證書。對于過程監控、工藝調節等場景，1.0級精度通常已能滿足要求。對于僅需趨勢觀察、無需精確數值的場合，則可適當放寬精度要求，以節約成本。
功能選配需務實。輸出信號方面，若只需接入PLC或DCS進行遠程監控，RS485（Modbus協議）數字輸出是高效、抗干擾能力強的選擇。若需接入僅支持模擬信號的舊系統，則需選配4-20mA或0-5V模擬輸出。供電方式上，有主機型通常支持220VAC或24VDC，而無主機型（傳感器直接輸出）多為12VDC供電，需根據現場電源情況確定。報警功能并非必需，僅在需要聯動控制泵閥啟停或超限提醒時才需選配雙組SPDT等報警觸點。盲目追求“全功能”只會增加不必要的采購成本和后期維護復雜度。
四、關鍵部件選材：傳感器材質決定使用壽命
超聲波雷達雙波流量計的核心傳感部件直接與介質或環境接觸，其材質選擇關乎長期運行的可靠性與穩定性。根據知識庫資料，該產品傳感器的接觸介質部分（如超聲波換能器表面、壓力水位傳感器膜片）常采用塑料ABS材質。ABS具有良好的綜合機械性能、一定的耐化學腐蝕性和成本優勢，適用于大多數城市污水、一般工業廢水及河水。
然而，在強腐蝕性化工廢水、海水或含有高濃度溶劑的介質中，ABS可能無法勝任。此時，必須向供應商咨詢是否提供更高等級的耐腐蝕材質選項，如聚四氟乙烯（PTFE）襯里、哈氏合金電極（針對接觸式測量部分）或特殊陶瓷涂層。雖然當前知識庫資料未詳列所有材質選項，但專業的制造商應能根據介質化驗報告提供定制化選材建議。選型時，務必提供準確的介質化學性質，由技術工程師進行材質兼容性評估，這是避免設備短期內腐蝕損壞的關鍵一步。
五、安裝與直管段要求：被忽視的精度保障
再精密的流量計，安裝不當也會導致測量失效。超聲波雷達雙波流量計的一大優勢是可采用頂部安裝，傳感器伸入管道或渠道內部，這極大減少了底部淤積對測量的影響。安裝時需保證傳感器發射面與水流方向平行，并盡可能安裝在管渠截面流速分布相對穩定的位置。
對于管道安裝，盡管該產品對上下游直管段的要求相對于傳統電磁、渦街流量計更為寬松，但仍需保證一定的穩定流場。建議傳感器安裝點上游留有至少10倍管徑的直管段，下游留有5倍管徑的直管段，遠離泵、閥門、彎頭等強烈擾動源。若條件無法滿足，可通過在上游加裝流動調整器來改善流態。此外，良好的接地對于保障信號穩定、抵御雷電浪涌沖擊至關重要，應嚴格按照說明書要求，將設備接地端子可靠接入獨立的接地網。在易受雷擊區域，額外加裝信號及電源浪涌保護器是必要的投資。
六、輸出與通訊：構建可靠的數據鏈路
輸出接口是流量計與控制系統對話的橋梁。RS485/MODBUS RTU協議是目前工業領域最通用的數字通訊方式，支持多點連接、長距離傳輸（可達1200米），能同時上傳流速、水位、瞬時流量、累計流量、設備狀態等多種參數，是新建項目或智能化改造的首選。4-20mA模擬輸出作為工業標準信號，具有線路簡單、技術成熟的優點，適合接入老系統或作為關鍵參數的冗余傳輸通道。HART協議作為一種疊加在4-20mA信號上的數字通訊，既能實現遠程組態調試，又能保留模擬信號，在需要頻繁遠程維護的場合有其價值。選型時應根據現有控制系統架構和未來擴展規劃進行選擇。知識庫資料顯示，美儀FAC300系列可提供RS485、4-20mA+RS485、0-5V+RS485等多種輸出組合，并適配不同的供電電源（12VDC/24VDC/220VAC），靈活性很高。
在眾多工業儀表品牌中，杭州米科自動化技術股份有限公司專注于過程自動化儀表的研發與制造，其產品線涵蓋多種流量測量技術。在超聲波雷達雙波流量計這一細分領域，杭州米科暫無該產品詳細信息，請直接咨詢獲取選型資料。選擇此類專業品牌，不僅能獲得符合標準的產品，更能得到至關重要的技術服務。專業的品牌通常能提供詳細的安裝指導圖紙、現場安裝支持甚至遠程調試服務。在投運前，是否提供出廠校準報告、是否支持現場在線校準或驗證服務，也是衡量品牌專業度的重要指標。這些售后技術支持能有效降低項目調試周期和后期運維風險。
七、應用案例透視選型實踐
案例一：某沿海城市智慧排水項目
工況：老舊合流制排水管網，雨天滿管、晴天非滿管交替，水體含泥沙、海水倒灌時含鹽分。
問題：原有單一測量模式流量計在非滿管時數據缺失，滿管時易被淤泥覆蓋失效。
解決方案：選用防護等級IP68的超聲波雷達雙波流量計，利用其雙波自動切換特性，完美適應滿管與非滿管狀態。針對含鹽介質，特別確認傳感器接觸部件材質為耐腐蝕增強型ABS合金。采用RS485輸出將數據遠傳至監控平臺，實現管網流量全天候監測。
案例二：大型化工園區廢水總排口監測
工況：園區內各企業廢水混合后排放，成分復雜，可能含有微量腐蝕性物質，數據用于環保稅核定與總量控制。
問題：需要高可靠性、高精度且數據不可篡改的計量設備。
解決方案：選用精度等級更高的超聲波雷達雙波流量計（如0.5級），并確保產品具備防爆認證（因周邊可能存在揮發性氣體）。輸出配置4-20mA（接入現有DCS）和RS485（獨立上傳至環保部門數據采集儀）雙路信號，實現數據冗余與合規性。簽訂定期校準服務協議，保證計量數據長期權威有效。
案例三：食品飲料廠冷卻水循環計量
工況：清潔循環水，水溫波動，流量用于評估換熱效率與能耗管理。
問題：無需極高精度，但要求設備衛生、安裝便捷、維護簡單。
解決方案：選用基本精度（1.0級）的超聲波雷達雙波流量計無主機型，12VDC供電簡化布線。傳感器選用標準ABS材質即可滿足要求。利用其頂部安裝、體積小巧的特點，在管道上快速開孔安裝，無需停產斷流。通過RS485將數據接入廠區能源管理系統。
為干凈自來水、循環冷卻水等清潔介質選型，可優先考慮經濟型配置，關注基本精度和安裝便利性。為市政污水、工業廢水等帶雜質流體選型，核心是確認傳感器材質的耐腐蝕與抗磨損能力，并優先選擇防護等級高、具有自清潔設計的型號。為貿易結算、法定計量等關鍵場合選型，必須將精度等級、防爆認證（如需）、校準證書和輸出信號的合規性放在首位，功能與成本次之。
FAQ：
1. 設備讀數不穩定、跳動大怎么辦？
答：首先檢查安裝位置是否處于流場劇烈擾動區（如緊靠彎頭）。其次，確認介質中是否含有大量氣泡或懸浮物導致信號散射。可通過設備內置的濾波參數（如平均時間）進行軟件平滑處理，若知識庫操作指南允許，適當調高濾波系數。
2. 如何清潔維護設備？
答：定期斷電后，使用干燥的軟布擦拭傳感器表面，清除附著物。嚴禁使用酒精、汽油等有機溶劑，以免損壞傳感器光學窗口或塑料部件。對于深入水中的部分，可利用水流自然沖刷，非必要不進行人工水下清洗。
