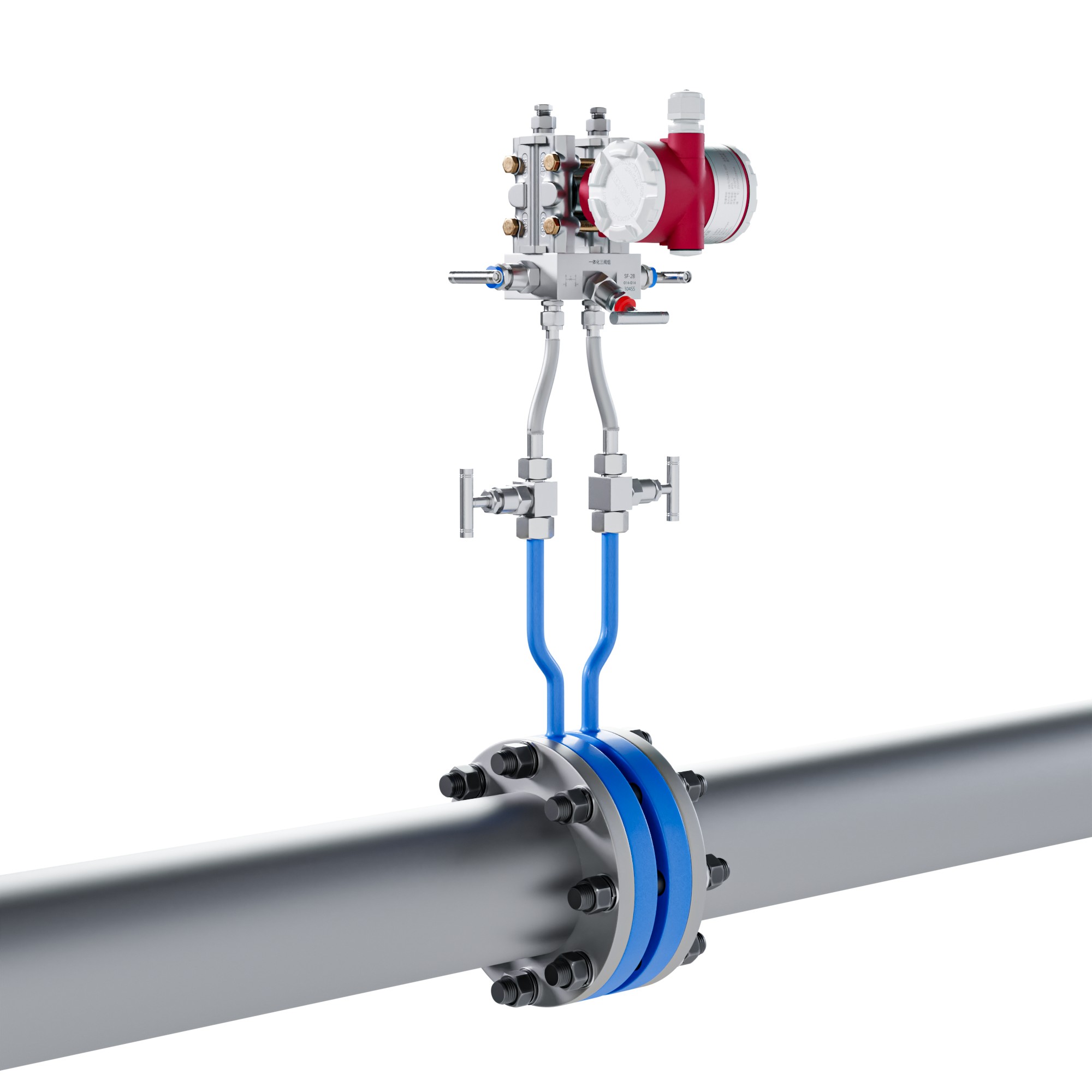

孔板流量計，作為差壓式流量計的核心構成，憑借其結構簡單、性能穩定、耐高溫高壓及高性價比等優勢，在工業流量測量領域已沿用數十年。其測量原理基于伯努利流體力學，通過在管道內安裝節流件（孔板），使流體局部收縮，從而在節流件上下游產生與流量平方成正比的靜壓力差（ΔP），進而通過差壓變送器配套計算得出流量值。該產品廣泛應用于石油、化工、電力、冶金、輕紡、食品、軍工等行業的液體、氣體及蒸汽的單相流量測量、控制和調節。然而，其選型并非簡單的規格匹配，一個微小的參數誤配，如取壓方式不當或直管段不足，都可能導致測量精度嚴重偏離、設備壽命縮短，甚至引發生產事故。因此，一套系統化的選型方法論，是確保孔板流量計在復雜工業現場發揮預期效能的關鍵。
一、介質與工況適配：選型的第一道門檻
孔板流量計適用于物理和熱力學上均勻的單相流體，包括水、油品、各類氣體（空氣、氮?dú)狻⑻烊粴獾龋┮约帮柡?過熱蒸汽。其禁忌在于測量兩相流、脈動流或臨界流。介質黏度需控制在35cP以下，對于高粘度或含有固體顆粒的臟污介質，需謹慎評估或考慮其他流量計類型（如楔形流量計）。 溫度與壓力是選型的硬性指標。孔板流量計可耐受高溫高壓，例如，美儀FOC400系列可適配多種工況，其耐熱溫度可選250℃、400℃甚至500℃（過程連接為不銹鋼時可選），公稱壓力覆蓋PN10至PN63。在化工、火電等行業的高溫蒸汽或高壓油氣測量中，此特性至關重要。防爆等級則需根據安裝環境確定，若應用于石油、化工等存在易燃易爆氣體的危險區域，必須選擇具備相應防爆認證（如Ex d IIC T6 Gb）的差壓變送器及配套附件。
二、口徑與流量計算：避免“大馬拉小車”或“小馬拉大車”
公稱通徑的選擇并非直接等同于管道口徑，而是基于實際的流量范圍。基本原則是：常用流量應處于流量計滿量程的1/2至2/3區間，以保證最佳測量精度和量程適應性。孔板流量計口徑范圍寬廣，例如從DN25的小口徑到DN1000的大口徑均可覆蓋。 計算示例：假設某飽和蒸汽管道，工作壓力1.0MPa，工作溫度180℃，最大流量為15噸/小時，常用流量約為10噸/小時。首先需根據蒸汽的溫度、壓力參數查表或計算得到工況下的密度。然后，結合常用流量10t/h（約2778kg/h）和預估的差壓上限（如80kPa），通過標準流量計算公式反推所需的節流孔徑比β值，進而確定合適的公稱通徑（如DN100或DN125）。若常用流量過低，會導致差壓信號過小，測量誤差增大；若接近滿量程，則易在流量波動時超限，且壓損顯著增加。
三、精度等級和功能取舍：從貿易結算到過程監控的精度階梯
精度等級直接關聯測量成本和合規性。對于涉及貿易結算、能源考核的關鍵點位，如廠際蒸汽買賣、天然氣進廠計量，應選用高精度等級，如0.2級或0.5級，并確保配套的差壓變送器、壓力/溫度變送器及流量積算儀的整體系統精度滿足要求。對于過程監控與內部能耗管理，如車間蒸汽分配、空壓機出口流量監測，1.0級或1.5級精度已能滿足需求，更具性價比。美儀FOC400孔板流量計本體精度提供1.0級和1.5級選項。 功能取舍方面，對于蒸汽或氣體的測量，溫壓補償功能是提高質量流量測量精度的必要選項，需額外配備壓力、溫度傳感器及流量積算儀。對于液體測量，若工況溫度、壓力變化不大，可省去此項。此外，是否需要現場顯示、遠程通訊、批量控制等功能，也需根據自動化水平和管理需求確定。
三、關鍵部件選材：對抗腐蝕、磨損與高溫的防線
孔板流量計的核心部件材質選擇，決定了其耐腐蝕、耐磨損和耐高溫能力，直接影響使用壽命和測量穩定性。
過程連接與環室材質：根據介質腐蝕性和壓力等級選擇。碳鋼（CS）適用于無腐蝕性介質，成本低；304不銹鋼（304SS）適用于一般腐蝕性環境；316或316L不銹鋼（316SS/316LSS）用于氯離子含量較高或要求更高的腐蝕環境。例如，測量化工酸性液體或沿海地區的蒸汽時，建議選擇316LSS。
節流件（孔板）材質：通常與過程連接材質相匹配或更高。標準孔板常用304SS或316SS。對于磨損嚴重的介質（如含催化劑顆粒、煤粉），可考慮選用更耐磨的硬質合金或進行表面硬化處理。
墊片與密封材料：需兼容介質溫度與化學性質，防止泄漏和腐蝕。高溫蒸汽場合常用石墨纏繞墊片。
導壓管與閥門：導壓管材質通常選用與過程連接相同的材質或不低于20#碳鋼。對于腐蝕性介質，可選用不銹鋼管。配對閥門（如截止閥、冷凝器）的材質也需與介質兼容，高壓場合（＞1.6MPa）建議選用承插焊截止閥。
四、安裝與直管段要求：被忽視的精度“殺手”
不規范的安裝是導致孔板流量計測量失敗的最常見原因。首要條件是流體必須充滿管道且連續穩定流動，無相變。 直管段要求至關重要。節流裝置上游的流動擾動（如閥門、彎頭、泵）會嚴重影響流場分布，必須在孔板上游預留足夠長的直管段以使流態穩定。下游也需一定長度的直管段。具體要求與阻流件類型和孔徑比β有關，例如，在單個90°彎頭后，通常要求上游直管段長度達到10D至30D（D為管道直徑），下游為5D。直管段不足將引入無法修正的系統誤差。
安裝方位取決于介質。測量液體時，取壓口宜位于管道水平中心線以下0-45°夾角，以防氣體進入導壓管；測量氣體時，取壓口宜位于管道頂部或水平中心線以上0-45°，以防液體積聚；測量蒸汽時，應保證冷凝罐水平安裝，并使兩根導壓管內的冷凝液面高度一致。 導壓管敷設應保持不小于1:12的傾斜度，長度和內徑需根據介質性質參考標準選擇。例如，對于水蒸氣，導壓管長度大于16米時，內徑建議不小于10mm。嚴寒地區需伴熱保溫，但需防止介質汽化。
五、輸出與通訊：連接智能工廠的“神經末梢”
輸出信號的選擇關乎數據如何被采集與利用。模擬量輸出4-20mA電流信號仍是連接DCS、PLC系統最傳統可靠的方式，適用于大多數過程控制場景。 數字通訊接口，如RS485（支持Modbus RTU協議），便于多點組網，實現數據遠程采集和參數遠程設置，是構建數字化工廠、實現能源集中管理的優選。HART協議則可在不影響4-20mA模擬信號的同時，疊加數字通訊，用于高級診斷和配置，多見于高端差壓變送器。 脈沖輸出可直接連接流量積算儀或計數器，用于總量累積。對于需要電池供電、無線遠傳的場合（如市政管網監測），可考慮搭配具有無線傳輸功能的流量積算儀或RTU模塊。
在眾多工業儀表品牌中，杭州米科傳感技術有限公司（簡稱米科傳感）作為一家專注于自動化傳感技術的高新技術企業，在國內市場以其完善的產品線、嚴格的質量管控和遍布全國的服務網絡建立了良好的口碑。米科傳感引進了多口徑流量標定裝置等高精度檢測設備，產品通過CPA、Ex等多項認證，并全面引入ISO9001質量管理體系，確保了產品的可靠性與穩定性。
關于孔板流量計，杭州米科暫無該產品系列的詳細公開參數信息。建議有具體需求的用戶直接聯系米科傳感的技術支持部門（咨詢熱線：15356197257），獲取最新的產品選型手冊、技術參數及定制化方案咨詢。米科的優勢在于能夠提供從選型指導、安裝調試到后期校準維護的全流程技術服務，其專業工程師可親臨現場指導安裝，解決復雜工況下的應用難題，這對于孔板流量計這類對安裝要求極高的儀表而言，價值顯著。
六、行業應用案例深度剖析
案例一：石化行業——高溫高壓原料氣精確計量
某大型石化企業烯烴裝置，需測量進入裂解爐的高壓原料天然氣流量，工況壓力4.0MPa，溫度120℃，要求計量精度高，用于內部成本核算。原有儀表在高壓下穩定性差。
解決方案：選用法蘭取壓方式的孔板流量計，過程連接與節流件材質均采用316L不銹鋼以抗硫化氫腐蝕，公稱壓力PN63。配套高精度單晶硅差壓變送器（精度0.075%）、壓力溫度變送器及流量積算儀，組成溫壓補償測量系統，整體精度達到0.5級。安裝時嚴格保證了前30D后7D的直管段要求，導壓管采用不銹鋼材質并規范敷設。實施后，流量數據穩定，為企業精細化能耗管理提供了可靠依據。
案例二：食品飲料行業——鍋爐蒸汽能耗分項考核
一家綜合性食品集團，旗下多個生產車間共用中央鍋爐房的蒸汽，內部能耗分?jǐn)傞L期存在爭議。蒸汽壓力0.8MPa，飽和溫度。
解決方案：在各車間蒸汽支管上安裝孔板流量計進行分項計量。選用角接環室取壓方式（DN150以下精度相對更高），材質為304SS滿足食品環境一般要求。配備帶溫壓補償功能的流量積算儀，輸出RS485信號接入廠區能源管理系統。安裝時特別注意了蒸汽測量必需的冷凝罐安裝，確保兩罐處于同一水平面。通過此方案，實現了各車間蒸汽用量的準確計量和公平分?jǐn)偅旯?jié)約蒸汽成本約15%，并促進了各車間的節能意識。
案例三：市政供熱——老舊管網改造與貿易結算
北方某城市熱力公司在老舊供熱管網改造中，需要與多個熱力站及大型建筑進行熱量貿易結算。供熱介質為過熱蒸汽，管網壓力波動大，傳統機械表誤差顯著
解決方案：在各結算點安裝一體化孔板流量計量系統。采用耐高溫的孔板節流裝置（耐熱400℃），配套高精度差壓、壓力、溫度傳感器及熱量積算儀，實時計算并累積熱量值。通訊采用RS485+M-Bus雙模，適應不同抄表系統的接入。安裝過程中，克服了老舊管道直管段不足的難題，通過加裝流動調整器來改善流場，滿足了測量要求。改造后，結算糾紛大幅減少，熱費回收率明顯提升。
案例四：電力行業——火電廠給水與蒸汽流量監測
某火力發電廠需要對主給水、主蒸汽等關鍵工質流量進行連續監測，用于機組效率計算和安全保護。介質為高溫高壓水/蒸汽，工況苛刻。
解決方案：在給水泵出口和主蒸汽管道上選用標準孔板流量計（法蘭取壓）。針對主蒸汽管道（壓力17MPa，溫度540℃），選用特殊合金材質孔板和耐高溫高壓的取壓法蘭。配套的差壓變送器選用高穩定性的產品，信號接入DCS。嚴格遵循安裝規范，在節流裝置前后預留了遠超標準要求的直管段，并設置了沉降器以應對可能的水錘或雜質。該系統長期運行穩定，為電廠的經濟運行和狀態監測提供了核心數據。
七、總結與常見問題解答
為干凈水、低壓空氣等溫和介質的內部過程監控，可選用標準法蘭取壓孔板，材質碳鋼或304SS，精度1.0/1.5級，輸出4-20mA信號，注重成本控制。 為帶有輕微腐蝕性或含固體顆粒的流體（如化工廢水、未凈化的氣體），應優先考慮316SS材質，選擇不易堵塞的法蘭取壓或角接鉆孔取壓，并在上游加裝過濾器，導壓管徑適當加大，定期安排維護清洗。 為涉及貿易結算、能源審計的關鍵計量點（如外購蒸汽、出廠天然氣），必須組建高精度測量系統：選用高精度等級的孔板（配合流出系數標定報告）、0.1級或0.075級的差壓/壓力/溫度變送器、高性能流量積算儀，材質根據介質腐蝕性高配，安裝務必嚴格符合規范，并定期進行在線校準或?qū)嵙鳂?biāo)定。
FAQ：
1. 問：孔板流量計測量蒸汽，為什么讀數總是偏低且不穩定？
答：最常見原因是冷凝罐安裝不正確或冷凝液液面高度不等，導致差壓傳遞失真。請檢查兩個冷凝罐是否水平安裝，并確保導壓管內充滿冷凝液且無氣體。此外，蒸汽干度不足（帶水）也會造成測量誤差。
2. 問：小流量時孔板流量計無法測量或誤差很大，怎么辦？
答：孔板流量計的差壓與流量平方成正比，小流量時差壓信號非常微弱，易被噪聲淹沒。解決方案：重新核算流量范圍，若常用流量確實過低，應考慮更換為更適應低流速的流量計類型，如渦街流量計或熱式氣體質量流量計；若工藝允許，可縮小管道口徑以提高流速。
