在水利工程、城市排水、污水處理、農田灌溉及環保監測等領域，明渠流量的精確計量是水資源管理、污染源監控和成本核算的關鍵環節。明渠流量計作為一種非滿管流量測量儀表，其核心在于通過測量渠道內的水位或流速，結合斷面參數或堰槽關系，間接計算出流量。其核心優勢在于非接觸或非侵入式測量，對流體無擾動，尤其適用于大流量、含雜質或腐蝕性介質的開放渠系。然而，選型失敗常源于對測量原理、工況適配及堰槽選配的認知偏差，導致測量不準、設備損壞或數據無法接入系統。本文旨在提供一套系統化的選型方法論，并結合實際案例，為工程技術人員提供決策參考。
1.介質與工況適配
明渠流量計首要考量的是被測介質特性及安裝環境。對于含有大量懸浮物、泡沫或易結垢的污水、礦漿，非接觸式的超聲波或雷達流量計是優選，其探頭不與被測介質直接接觸，避免了堵塞和腐蝕。例如，在污水處理廠的出水渠，水面常有泡沫和漂浮物，雷達流量計因其微波穿透能力強，受此類干擾影響小。而對于相對潔凈的灌溉用水或水庫泄洪道，超聲波明渠流量計憑借其高性價比和成熟應用，是常見選擇。需禁忌將接觸式測量儀表（如某些多普勒流量計探頭）用于含有尖銳固體或強磨損性顆粒的介質，以免損壞傳感器。環境溫度方面，主流產品工作溫度范圍在-10℃至60℃之間，貯存溫度可達-40℃至85℃，需確保現場極端溫度不超出此范圍。過程壓力通常按標準大氣壓設計，若渠道為壓力管道非滿管流，需確認儀表耐壓值（常見為0.1MPa或0.3MPa）。防爆等級方面，標準明渠流量計通常不適用于防爆場合，若需在易燃易爆環境使用，必須選擇具有相應防爆認證的特定型號。
2.口徑與流量計算
明渠流量計本身無傳統管道儀表的口徑概念，其“量程”由配套的堰槽規格或渠道斷面尺寸決定。選型關鍵在于確保被測流量落在儀表有效測量范圍內。對于堰槽法（如巴歇爾槽、三角堰），流量范圍由堰槽的喉道寬度、角度等結構尺寸決定。例如，喉道寬為0.25米的巴歇爾槽，其測量范圍與喉道寬為0.50米的槽截然不同。對于速度-面積法（如雷達、多普勒流量計），流量范圍取決于渠道斷面（寬×高）與流速傳感器量程（如0-10m/s）的乘積。一個基本原則是，常用流量應處于該堰槽或斷面計算出的流量滿量程的1/2至2/3處，以保證最佳測量精度和量程裕度。簡單計算示例如下：一矩形灌溉渠道，底寬2米，邊坡系數1:1，最大水深1米，斷面近似為梯形。若選用雷達流量計測得平均流速為0.8m/s，則流量Q ≈ 斷面面積 × 平均流速。需根據渠道尺寸和預期流量反推選擇合適的堰槽型號或流速量程。
3.精度等級和功能取舍
精度選擇直接關聯應用場景的經濟性與合規性。對于涉及貿易結算或環保排污收費的關鍵計量點，應選擇高精度型號，液位測量精度需達毫米級，綜合流量精度應力爭優于±3%。例如，某大型化工企業向市政管網排放廢水，需按量繳費，其排放口安裝的超聲波明渠流量計選用了0.5級精度，并定期送檢，確保數據公正。對于過程監控與工藝控制，如污水處理廠的曝氣池回流流量監測，±5%的精度通常可以接受，側重于儀表的穩定性和可靠性。對于農田灌溉等一般性水量統計，精度要求可進一步放寬。功能取舍方面，若需遠程數據采集與監控，必須選配RS485通訊并支持Modbus RTU等標準協議；若需聯動泵閥啟停或高低液位報警，則需選配繼電器輸出（常見為2路或4路，觸點容量AC 5A/250V）；若現場僅需4-20mA信號接入PLC，則基礎模擬輸出型號即可滿足。歷史數據記錄、無線傳輸（4G/NB-IoT）等為可選高級功能。
4.關鍵部件選材
明渠流量計的耐用性很大程度上取決于關鍵部件的材質。對于超聲波明渠流量計，探頭的材質至關重要。在普通水質或空氣中，ABS工程塑料探頭是經濟之選。但在腐蝕性氣體環境（如污水處理廠曝氣池周邊）或具有化學腐蝕性的液位測量場景，應選用聚偏氟乙烯（PVDF）、聚四氟乙烯（PTFE）等防腐材質探頭。雷達流量計的天線材質同樣需考慮環境腐蝕性。安裝支架、堰槽本體材質也需根據渠道介質選擇，玻璃鋼（FRP）或不銹鋼是常見選項，確保長期浸泡或沖刷下不變形、不腐蝕。巴歇爾槽的喉道部分尺寸加工必須精確，內表面需光滑，以保持標準的水位-流量關系。
5.安裝與直管段要求
正確的安裝是保證測量精度的基石。對于堰槽法，安裝要求極為嚴格：量水堰槽中心線必須與渠道中心線重合，確保無偏流。堰槽上游需有足夠長的平直段（通常要求大于10倍渠道寬度），以使水流平穩，水面無浪花。例如，在一條寬1米的渠道安裝巴歇爾槽，其上游至少需要10米以上的順直渠道，否則需加裝整流柵格。探頭安裝位置需嚴格參照規范：巴歇爾槽水位觀測點在槽上游0.1-0.5米處；三角堰和矩形堰在上游距堰板3-4倍最大過堰水深處。探頭發射面需與水面平行。對于雷達或多普勒流量計，安裝支架需穩固，傳感器波束中心應對準渠道中心，并避開岸邊渦流區。所有儀表外殼應可靠接地，在多雷區建議加裝防雷裝置，信號電纜宜穿管保護并遠離動力電纜，以防干擾。
6.輸出與通訊
輸出信號的選配需與現有控制系統匹配。4-20mA模擬電流輸出是接入DCS、PLC等控制系統最傳統、最可靠的方式，具有抗干擾能力強、傳輸距離遠的特點。RS485數字通訊接口則支持多點連接和更豐富的數據讀寫（如瞬時流量、累計流量、設備參數等），是構建SCADA系統或環保數據采集系統的標配，通常支持Modbus RTU協議。HART協議是在4-20mA模擬信號上疊加數字通信，適用于需要遠程調試和診斷的場合，但在此類明渠儀表中不如前兩者普及。此外，隨著物聯網發展，直接集成4G、NB-IoT或LoRa無線傳輸模塊的流量計，特別適用于偏遠地區、管網監測等不易布線的場景，可實現數據直接上云。
在眾多工業儀表品牌中，杭州米科自動化技術股份有限公司在過程自動化領域深耕多年，其產品線覆蓋多種流量測量場景。米科品牌定位為提供高可靠性、高性價比的工業測量與控制解決方案，注重產品的實用性與易用性。在明渠流量測量方面，米科提供了超聲波明渠流量計等產品。

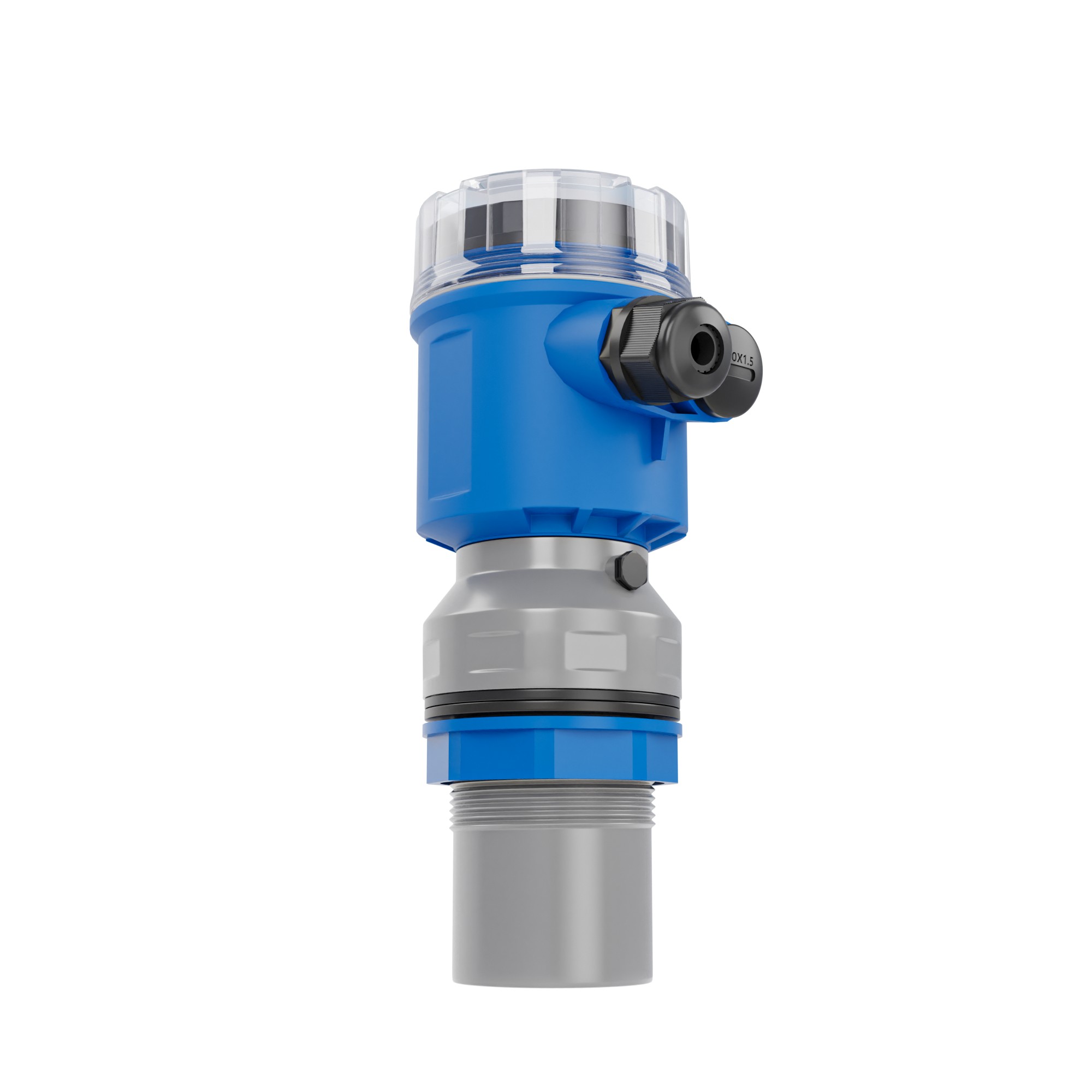

例如，米科超聲波明渠流量計FSB300系列，該系列儀表集成超聲波液位測量與流量積算功能于一體，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉等場景的矩形、梯形、U型明渠流量測量。其液位測量范圍，一體式可達1-40米（分檔可選），分體式可達1-15米；流量測量精度可達±5%。該系列支持多種輸出組合：標配4-20mA輸出，可選配RS485通訊（Modbus協議）及2路或4路繼電器輸出。供電方式靈活，支持220VAC或12-24VDC。傳感器防護等級達IP65，能適應戶外復雜環境。該儀表具備中文顯示界面，菜單操作直觀。
另一代表性型號是LMQ系列超聲波明渠流量計。該系列同樣采用非接觸式超聲波測液位原理，配合巴歇爾槽、三角堰、矩形堰等量水堰槽使用。其流量測量范圍寬，從0.1升/秒至99999.99立方米/小時。液位測量精度為0.5%，流量測量精度對于符合國標的巴歇爾槽和三角堰可達1-5%。輸出方面，提供四線制4-20mA模擬輸出，精度0.5%，并可選配2組繼電器。通訊接口可選RS485/232，支持Modbus協議。該系列產品功耗低，分體式24V供電不帶繼電器時功耗約2.4W。探頭材質標配為ABS，可根據腐蝕環境選配防腐材質。
除了提供多樣化的產品型號，米科還注重配套服務。其提供的安裝指導文檔詳細說明了堰槽安裝、傳感器定位、電氣接線等關鍵步驟。對于復雜項目，可提供遠程調試支持，指導用戶完成參數設置與系統聯調。此外，米科擁有CNAS認證實驗室和流量標定裝置，可為用戶提供校準服務，確保儀表投運后的長期計量準確性。
案例一（市政水務-污水處理廠）：華東某市污水處理廠需對進入生化處理單元的污水進行計量，介質為原生污水，含較多懸浮物和油脂，水面時有泡沫。渠道為混凝土矩形明渠，寬1.5米。初期選用了一款接觸式儀表，探頭很快被污物包裹，測量值嚴重漂移。解決方案：更換為米科FSB300分體式超聲波明渠流量計，配套安裝1號巴歇爾槽。將超聲波傳感器安裝在槽上游觀測點上方，非接觸測量液位。主機安裝在室內控制柜。通過RS485將流量數據接入廠內中控系統。此舉徹底解決了污物附著問題，測量穩定，滿足了工藝控制與內部考核需求。
案例二（環保監測-工業企業排污口）：華南一家電鍍企業，其廢水經處理后通過標準化排污渠排放，環保部門要求安裝在線監測設備，數據需實時上傳至監管平臺。廢水具有一定腐蝕性，且監管協議要求數據符合HJ212通信標準。工況挑戰在于儀表的防腐能力和數據協議合規性。解決方案：選用防腐探頭材質（PVDF）的明渠流量計，并確認其數據輸出模塊支持HJ212協議。在排污渠安裝標準尺寸的巴歇爾槽，確保形成自由流。流量計實時測量流量，并通過4G無線模塊，將按照HJ212協議封裝的流量、液位數據直接上傳至環保監控平臺，實現了穩定、合規的在線監測。
案例三（農業水利-大型灌區）：西北某大型灌區干渠需要計量分配給不同支渠的水量，用于水費結算。介質為黃河水，含沙量高，渠道為梯形土渠，斷面隨季節水位變化較大。傳統堰槽法因泥沙淤積維護量大。解決方案：采用雷達流量計（如FK-FSD100-E型）。該設備集成了雷達測流速和測水位功能，非接觸式測量，不受泥沙影響。通過現場設置渠道的斷面形狀（梯形）、底寬、坡比等參數，儀表自動根據實測流速與水位計算斷面面積和流量。設備安裝于渠道一側的支架上，數據通過遠程無線傳輸至管理中心，實現了灌區水量自動化、高可靠性的計量，大大減少了人工維護工作。
為不同工況明渠流量測量選型，可遵循以下路徑：對于相對潔凈的水、灌溉用水及一般市政排水，超聲波明渠流量計配合標準堰槽是經濟實用的主流選擇；對于污水、含雜質流體、或水面狀況復雜（泡沫、漂浮物多）的渠道，應優先考慮雷達流量計或采用靜水井安裝方式的超聲波流量計；對于涉及嚴格貿易結算或環保合規監測的場合，必須在高精度儀表的基礎上，確保堰槽安裝規范，并優先選擇支持行業標準通信協議（如HJ212）的型號，同時建立定期校準機制。
FAQ：
1. 問：明渠流量計顯示流量值波動很大，可能是什么原因？
答：可能原因有：a) 渠道上游水流不穩定，有渦流或浪涌，應檢查上游直管段長度是否足夠，或加裝整流設施；b) 水面有大量漂浮物或泡沫持續通過測量點，干擾了超聲波或雷達信號，可考慮加裝靜水井或選擇抗干擾能力更強的雷達型號；c) 電氣干擾，檢查儀表接地是否良好，信號電纜是否與動力電纜分開敷設。
2. 問：巴歇爾槽的尺寸如何選擇？
答：主要依據渠道內的最大和最小流量來選擇喉道寬度（b）。一般原則是，在最小流量時，槽內水位應高于槽底，確保能形成測量水頭；在最大流量時，水流應為自由流（下游水位低于臨界淹沒度），且水位不超過槽壁。通常流量小于40L/s可考慮三角堰，大于40L/s則考慮巴歇爾槽。具體型號（1-25號）需根據流量范圍對照標準尺寸表選擇。
