在工業過程控制與數據記錄領域，有紙記錄儀作為一種經典的、具備物理打印輸出能力的記錄設備，依然在眾多關鍵應用場景中扮演著不可替代的角色。其核心功能在于將溫度、壓力、流量、液位等過程變量的實時數據，通過內置的熱敏打印頭，以數字、曲線或混合格式直接記錄在專用的熱敏記錄紙上，形成可追溯、可審計的物理檔案。相較于無紙記錄儀，其最大優勢在于無需依賴外部設備即可獲得直觀、不可篡改的紙質記錄，這一特性使其在醫藥滅菌、食品加工、環保監測、貿易結算等對數據原始性和合規性要求極高的行業中備受青睞。然而，許多用戶在選型時，往往因?qū)橘|(zhì)特性、工況條件、功能需求理解不足，導致儀表選型不當，輕則記錄不準確，重則影響生產安全與合規認證。本文將基于資深工程師的實踐經驗，系統性地拆解有紙記錄儀的選型要素，幫助您規避常見陷阱，做出精準選擇。
一、選型指南
1.介質與工況適配：從源頭規避不匹配風險
選型的第一步，是深刻理解被測介質與現場工況。有紙記錄儀本身不直接接觸介質，但其前端連接的傳感器（如熱電偶、熱電阻、壓力變送器）必須與介質兼容。例如，在制藥行業的蒸汽滅菌柜驗證中，需要記錄腔體內的溫度與壓力時間曲線，以確保滅菌效果符合GMP規范。此時，記錄儀連接的通常是K型或T型鎧裝熱電偶，其護套材質需能耐受高溫飽和蒸汽的腐蝕與沖刷，不銹鋼316L是常見選擇。而在化工行業腐蝕性氣體的壓力監測中，壓力變送器的膜片材質則可能需要哈氏合金C276。禁忌在于，切勿將普通材質傳感器用于強腐蝕、高磨損或易結晶的介質環境，否則將導致傳感器快速失效，記錄數據失真。環境溫度同樣關鍵，記錄儀的工作溫度范圍通常在0-50℃，若安裝在鍋爐房等高溫場合，需考慮額外的隔熱或通風散熱措施。對于存在爆炸性氣體的區域（如石油化工、煤礦），則必須選擇具備相應防爆認證（如Ex d IIC T6）的防爆型記錄儀或采用安全柵隔離方案，確保本質安全。
2.輸入通道與信號類型：匹配監測點的規模與種類
通道數是決定記錄儀成本與功能的核心參數。有紙記錄儀的通道數從單點覆蓋到十二點不等。例如，在食品飲料行業的巴氏殺菌生產線，可能需要同時監測多個工藝段的溫度，一個六通道記錄儀便能勝任。而在大型水處理廠的加藥系統，可能需要記錄pH值、電導率、流量等多個參數，八通道或十二通道的型號更為合適。知識庫中的R1200型有紙記錄儀便支持最多12通道萬能信號輸入。信號類型的兼容性至關重要，一款合格的有紙記錄儀應能接收標準電壓（如1-5V、0-10V）、電流（4-20mA）、熱電偶（K、E、S、B等）及熱電阻（PT100、Cu50等）信號。在山東某水處理公司的案例中，其設備需要同時記錄蒸汽滅菌溫度、管道壓力以及產水流量，這就要求記錄儀具備多通道且能混合接入熱電偶、壓力變送器（4-20mA輸出）和流量計信號的能力。選型時務必確認所有待測信號類型均在記錄儀的支持列表中。
3.記錄精度與走紙速度：平衡數據質量與耗材成本
精度是記錄儀的靈魂。對于大多數過程監控應用，如暖通空調、一般性倉儲溫濕度記錄，精度達到0.5%FS通常已足夠。但在貿易結算或關鍵工藝驗證場景，如壓縮天然氣流量計量的壓力溫度補償記錄，則要求更高的0.2%FS甚至更高精度。知識庫資料顯示，有紙記錄儀的數字顯示及報警精度可達±0.2%F.S。走紙速度決定了時間軸的縮放比例和數據密度。速度過快，耗紙量激增；速度過慢，可能丟失過程細節。例如，監測一個持續數小時的滅菌過程，走紙速度可設為50-100mm/h；而記錄一個快速反應的化學反應釜溫度，則可能需要設置更快的速度，如500mm/h以上。R1000型有紙記錄儀的走紙速度可在10-1990mm/h間任意設定，提供了極大的靈活性。工程師需要根據過程變化的速度和記錄周期的長短來合理設定。
4.關鍵部件選材：打印頭與記錄紙的耐久性考量
有紙記錄儀特有的關鍵部件是熱敏打印頭和記錄紙。打印頭的壽命和打印清晰度直接影響長期使用的可靠性和記錄的可讀性。高品質的記錄儀通常采用進口長效打印頭，其壽命可達數十公里印字長度。記錄紙的選擇也非小事，需使用儀表指定的專用熱敏紙，劣質紙張可能導致打印模糊、保存時間短或損壞打印頭。在淄博某醫療設備公司的應用中，其滅菌記錄需要長期存檔備查，這就要求記錄儀的打印效果清晰、持久，且記錄紙本身具有較好的抗老化特性。此外，紙倉的設計應便于裝紙和更換，減少日常維護的麻煩。
5.安裝與電氣連接：確保穩定運行的基礎
雖然記錄儀通常安裝在控制室的儀表盤上，但其安裝規范性不容忽視。應確保儀表安裝牢固，周圍有足夠的散熱空間，遠離強電磁干擾源。電氣連接是另一個重點。信號線應使用屏蔽電纜，并單端接地，以防止現場干擾竄入影響記錄精度。對于接收微弱mV級熱電偶信號的通道，更需注意連接點的牢固與清潔，避免接觸電阻引入誤差。如果記錄儀提供24VDC配電輸出（如R1200型提供一路60mA配電），可用于為兩線制變送器供電，簡化系統布線。但需注意總配電電流不得超出儀表額定值。繼電器報警輸出功能的觸點容量（如250VAC 5A）需與所控的聲光報警器或連鎖設備匹配。
6.輸出與通訊功能：數據集成與遠程管理的延伸
現代有紙記錄儀已不僅是一臺獨立的記錄設備。許多型號可選配RS485通訊接口，支持Modbus RTU等標準協議，可將實時數據上傳至PLC、DCS或上位機監控系統，實現數據集中管理與網絡化監控。例如，在大型冶金廠的能源管理中心，數十臺記錄儀的數據可以通過485總線匯總，用于全廠能源消耗分析與報表生成。部分高端型號還可能支持U盤存儲（如R1200標配16G U盤），方便將歷史記錄數據導出到電腦，用于更深入的數據分析和報告制作，這在一定程度上融合了無紙記錄儀的便利性。是否需要這些擴展功能，取決于工廠的自動化水平和管理需求。
二、品牌與產品推薦

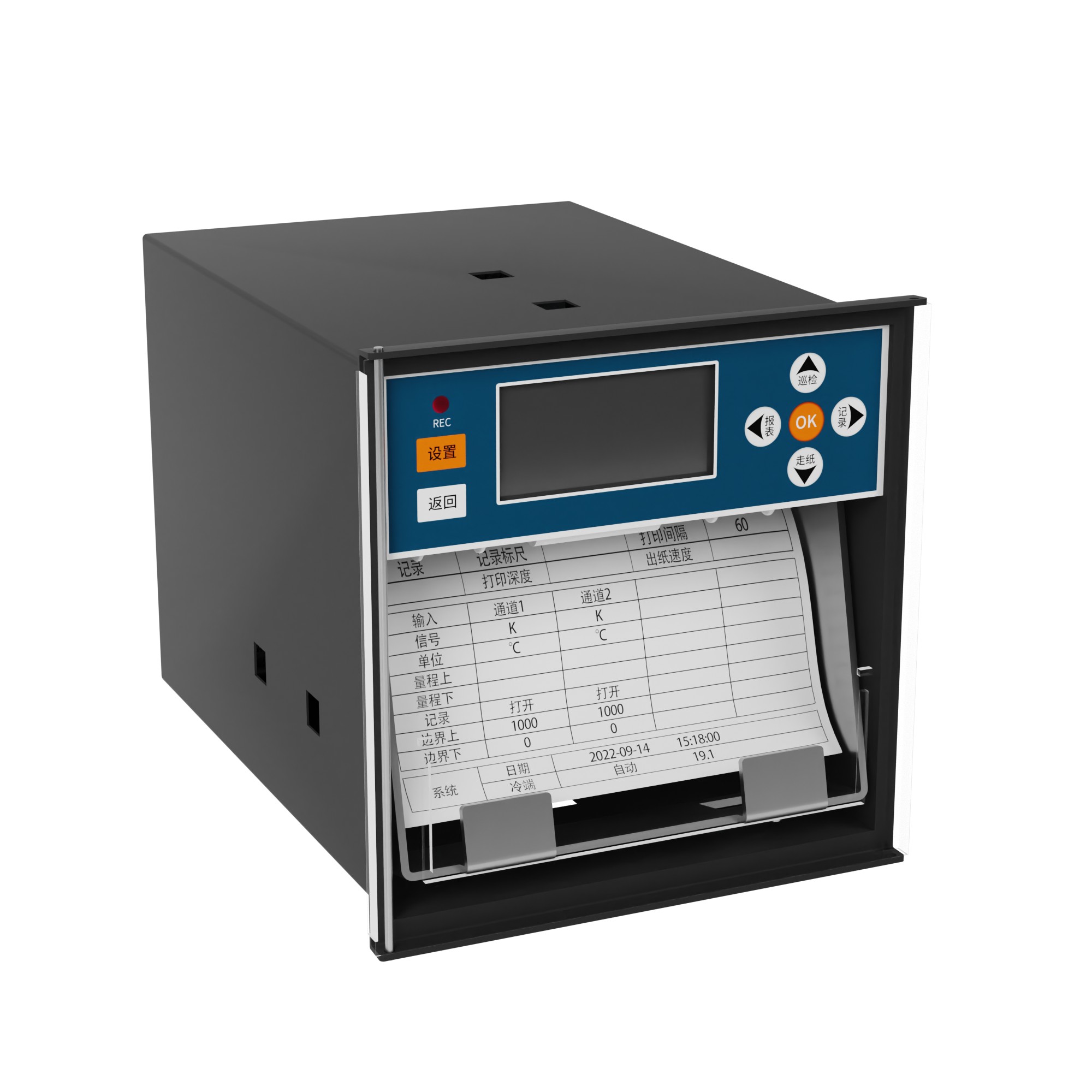

在眾多工業儀表品牌中，杭州米科傳感技術有限公司以其在過程儀表領域的專注與深耕，提供了可靠、高性價比的記錄儀產品。其產品線設計注重實用性與穩定性，能夠滿足從簡單記錄到復雜多參數監控的各種需求。例如，米科品牌下的有紙記錄儀MIK-R1200，具備最多12通道萬能信號輸入能力，支持熱電偶、熱電阻、電壓、電流等多種信號，集成高精度熱敏打印和128*64分辨率的OLED液晶顯示，并可選配RS485通訊和U盤存儲功能，適用于需要對多參數進行長期、可靠紙質記錄的復雜工業場合。另一款MIK-R1000系列，則提供了從1到8通道的靈活配置，同樣支持混合信號輸入和熱敏打印，是中小規模監測項目的經濟之選。需要說明的是，關于米科記錄儀更詳盡的技術參數與最新型號信息，建議直接咨詢廠家獲取最新的選型手冊。除了提供優質產品，專業的供應商還應能提供清晰的安裝指導圖紙、遠程調試支持以及周期性的校準服務建議，這些是保障儀表長期精準運行的重要支撐。
三、應用案例解析：理論落于實踐
在市政水務行業，某自來水廠的加氯消毒環節至關重要。氯氣的投加量需要精確控制并與進水流量聯動，同時，出于安全與環保要求，必須連續記錄氯氣瓶組的壓力、投加管路的流量及余氯值。工況中存在腐蝕性氣體（氯氣）和需要嚴格計量的問題。原系統使用多臺單功能儀表，數據分散，紙質記錄繁瑣。解決方案是采用一臺米科R1200型十二通道有紙記錄儀，接入壓力變送器（4-20mA）、流量計（4-20mA）和余氯分析儀（4-20mA）信號。記錄儀以曲線形式同步打印三條趨勢線，并定時打印數值，形成了完整、直觀的加氯工藝檔案，便于操作員監控和環保部門核查，同時通過RS485將數據上傳至中控室，實現了數字化管理。
在食品飲料行業，一家酸奶生產廠需要對灌裝前的UHT（超高溫瞬時滅菌）工藝進行嚴格的溫度-時間記錄，以符合HACCP體系認證要求。工藝要求牛奶在特定溫度下保持精確的時長，記錄必須完整、不可間斷。他們面臨的問題是普通無紙記錄儀的數據電子存儲形式，在部分極端保守的審核中仍被認為有篡改風險。最終，該廠在滅菌段出口的關鍵點安裝了一支PT100熱電阻，并連接至一臺米科R1000型六通道有紙記錄儀（實際僅使用單通道）。記錄儀設定高精度模式，走紙速度與生產線速聯動，實時打印出溫度曲線和對應時間。這份“熱乎乎”的紙質記錄直接附于每批次的生產報告中，完美滿足了審核的原始性要求，解決了合規難題。
在環保監測領域，一個工業園區污水排放口的在線監測站，需要連續記錄pH、COD、氨氮、流量等參數，并將數據實時傳輸至環保局平臺，同時本地必須留有不可更改的原始記錄以備爭議核查。這里存在數據遠程傳輸與本地鐵證并存的需求。方案采用了具備通訊功能的記錄儀作為本地記錄終端。他們選擇了一臺支持多通道輸入的記錄儀，接入各在線分析儀的標準信號。記錄儀一方面以較慢的走紙速度（如24mm/h）連續打印關鍵參數的趨勢概覽，形成每日紙質記錄卷；另一方面通過內置的RS485轉以太網模塊，將高密度采樣數據實時上傳至環保數據采集儀，再轉發至監管平臺。當遠程數據出現疑問時，保存完好的原始紙質記錄便成為權威的仲裁依據。
綜上所述，有紙記錄儀的選型是一個系統工程，需從介質工況、監測規模、精度要求、記錄需求、擴展功能等多個維度綜合權衡。對于干凈介質的一般過程監控，如空調機房溫濕度記錄，選擇基礎通道數、標準精度的型號即可；對于帶雜質或腐蝕性介質的工況，關鍵在于為記錄儀配接正確選材的前端傳感器；而對于貿易結算、醫藥合規等關鍵應用，則必須優先考慮高精度、高可靠性且能提供完整審計追蹤（紙質記錄）的型號。
FAQ：
1. 問：有紙記錄儀和無紙記錄儀到底怎么選？
答：核心區別在于記錄載體和審計需求。有紙記錄儀提供即時、不可篡改的物理記錄，適用于法規強制要求紙質檔案、或現場需要即時查看曲線且不便于操作電腦的場合。無紙記錄儀數據存儲于電子介質，容量大、查詢分析方便、無耗材成本，適合數據需要后期深度處理、遠程監控或通道數極多的場合。兩者并非簡單替代，而是互補。
2. 問：記錄紙的保存時間有多久？
答：專用熱敏記錄紙?jiān)诒芄狻⒈軣帷⒎莱钡臈l件下保存，字跡通常可保持5-10年不褪色。若需超長期歸檔（如10年以上），建議對重要記錄進行掃描電子化備份，或咨詢廠家是否有提供特殊長效記錄紙。
